Kalorymetr stożkowy.pdf Wprowadzenie instrumentu Kalorymetr stożkowy jest uzyskiwany na podstawie zużycia tlenu w prostokątnej próbce (100 mm × 10 mm) badanej przez dr Vytenisa Babrauskas przy wartości promieniowania cieplnego 100 kW / m2. Kalorymetr stożkowy opiera się na zasadzie zużycia tlenu podczas spalania materiału.czas zapłonu, zużycie tlenu, produkcja CO i CO2 oraz przepływ gazu spalania. Kalorymetr stożkowy ściśle odpowiada wielkości laboratorium, a automatyczna jednostka sterująca zaprojektowana przez oprogramowanie testowe jest wygodna w obsłudze dla użytkownika.On używa 17-calowego komputera z ekranem dotykowym, który jest w pełni zgodny z międzynarodowymi standardami.
Zgodność z normami - badanie reakcji na ogień zgodnie z normą ISO 5660, szybkość uwalniania ciepła, szybkość dymności i szybkość utraty masy; -ASTM E1354 Określenie ciepła i widocznej szybkości uwalniania dymu z materiałów i wyrobów przy użyciu kalorometru zużycia tlenu; -BS 476 Pt.15 Badanie spalania i struktury materiałów budowlanych, określenie szybkości uwalniania ciepła produktu;

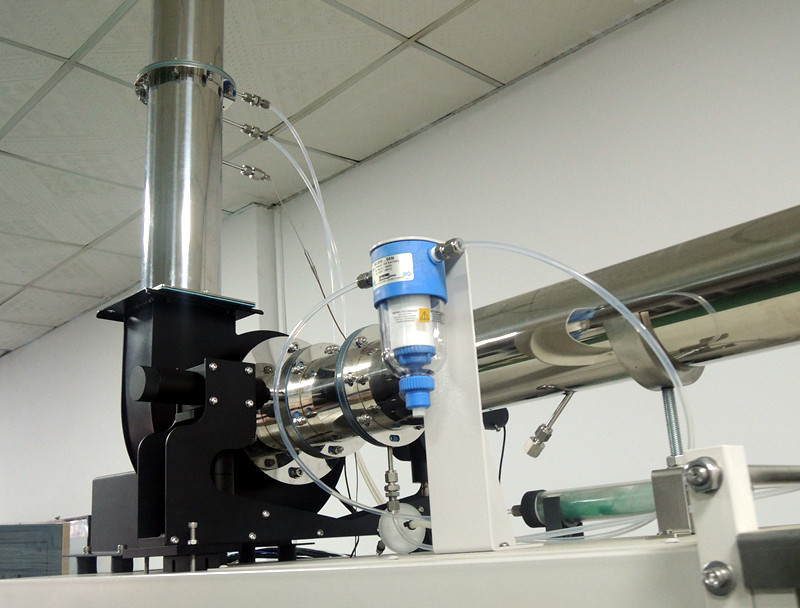

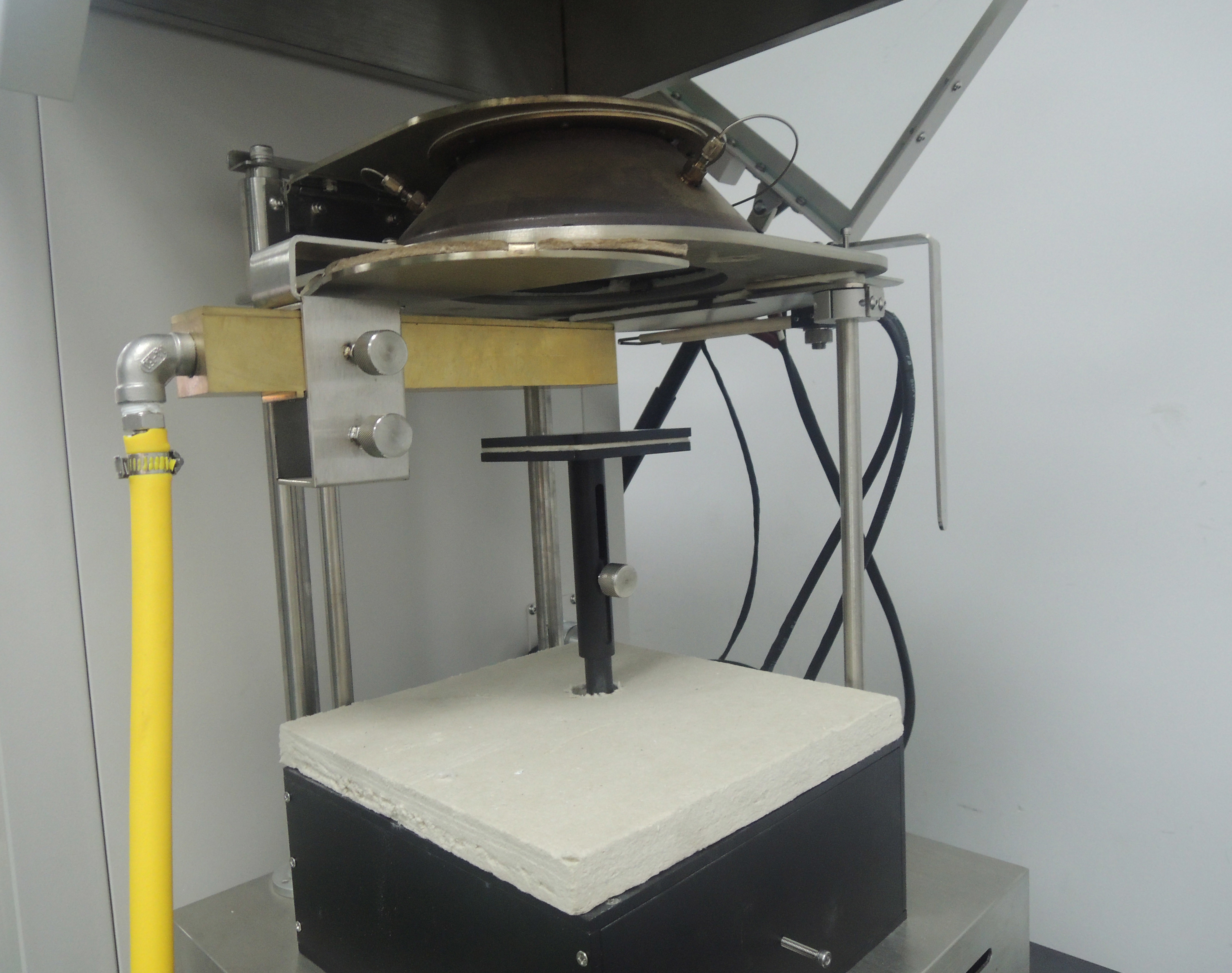

Cechy produktu i zastosowanie 1.Kalorymetr stożkowy z przenośną szafą analityczną, może być podłączony do dużego systemu badań szybkości uwalniania ciepła, takiego jak ISO 9705, EN 13823 itp., zgodnego z normami ISO 5660, ASTM E1354, BS 476 część 15 itp.normy badawcze. 2Zintegrowane ciało badawcze i 19 cali szafa analityczna, wbudowany komputer z 15 cali ekranem dotykowym, do całego sterowania i automatycznego testowania. 3.Koniczny grzejnik o mocy nominalnej 5000W, moc cieplna 0 ~ 100kW/m2, przy użyciu sterownika temperatury PID, podczas gdy stożek promieniowania może być poziomy lub pionowy. 4.Wykryte na środkowej części powierzchni próbki w zakresie 50 x 50 mm promieniowanie w środku odchyleń nie przekracza 2%. 5.Pomiar ważenia próbki 0 ~ 3000 g; dokładność: 0,1 g. 6Automatyczny rozbiórka otwiera się automatycznie, aby przekazać promieniowanie do próbki. 7.ABB EL3020 Paramagnetyczny analizator tlenu, stosujący metodę zmiany paramagnetycznej do pomiaru stężenia tlenu w gazie. Zakres stężenia 0-25%. 8Analiza gęstości dymu za pomocą systemu laserowego, system składa się z lasera He Ne o mocy 0,5 mW, głównego detektora i detektora pomocniczego. System wydechowy składa się z wentylatora, osłony zbierającej dym, rury wydechowej i pomiaru przepływu płyty otworu itp. Przepływ wentylatora wydechowego 0 ~ 50g/s, precyzja 0,1g/s. 9.Zestaw próbkowania pierścieni został zainstalowany z maszyny zbierającej dym na wysokości 685 mm, z 12 otworami. 10Przepływ spalin należy określić poprzez pomiar różnicy ciśnienia po obu stronach otworu krawędzi ostrej 350 mm nad wentylatorem, średnicy wewnętrznej otworu ostrego Płytka otworu krawędzi wynosi 57 mm + 1 mm. 11.ABB SCC-S System pobierania próbek gazu składa się z pompy pobierania próbek, filtra, pułapki chłodnej, wyładowania ścieków, filtrów wody i filtrów CO2; Przenośny system chłodzenia wodą bez konieczności instalacji wodociągów i instalacji hydraulicznych przy użyciu miernika przepływu ciepła (do ISO 5660). 12.W celu kalibracji reakcji całego układu badawczego stosowanie kwadratowo otwierającego się miedzianego palnika kalibracyjnego, z którego mierzy się wartość współczynnika C. 13System pozyskiwania danych może rejestrować wyniki analizatora tlenu, licznika otworów, termoparów i innych instrumentów. Aplikacja: nadaje się do testowania szybkości uwalniania ciepła materiałów budowlanych, kolei, kabli drutowych
Szczegóły produktu kalorymetra stożkowego Nazwa kalorymetru stożkowego pochodzi od stożkowego grzejnika używanego przez dr.Vytenis Babrauskas do inspekcji próbki testowej (100mm x 100mm z strumieniem do 100kW/m2 dla skali ławki zubożenia tlenu jego rozwojuBadanie kalorymetryczne na stożku opiera się na teorii, że czyste kalorie spalania są proporcjonalne do niezbędnej ilości tlenu do spalania i 13.1 MJ/kg wytwarzane jest przy każdym zużyciu 1 kg tlenu, oraz pomiaru emisji ciepła, czasu zapłonu, zużycia tlenu, wytwarzania CO i CO2 oraz przepływu gazów zapalnych wytwarzanych z materiałów badanych. Standardy ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550 BS:BS 476-15 ISO:ISO 5660 EN:EN 45545-2: 2013 GB:GB/T 16172:2007
Wymogi dotyczące instalacji Elektryczne: 230 V Nominalne 50 Ampere Temperatura otoczenia: 10°C-35°C Wymiary: Urządzenie: 1800 mm (W) x 900 mm x (H) x 2600 mm (D) Zaopatrzenie w gaz: metan, azot, sprężone powietrze
Proszę zapoznać się z filmem operacji kalorymetra stożkowego, który znajduje się poniżej: link: https://youtu.be/-U20AJEfArg
Kalorymetr stożkowy.Stożek jest narzędziem badawczym ognia opartym na zasadzie, że ilość ciepła uwalnianego z palącej się próbki jest bezpośrednio związana z ilością tlenu zużywanego podczas spalaniaIlość ciepła wytwarzanego przez materiał jest bezpośrednio zależna od nasilenia pożaru, np. szybkości wzrostu ognia.
Jak działa stożkowy kalorymetr?
Cone to narzędzie do badań ognia oparte na zasadzie, żeilość ciepła uwalnianego z palonej próbki jest bezpośrednio związana z ilością zużytego tlenu podczas spalaniaIlość ciepła wytwarzanego przez materiał jest bezpośrednio zależna od nasilenia pożaru, np. szybkości wzrostu ognia.
