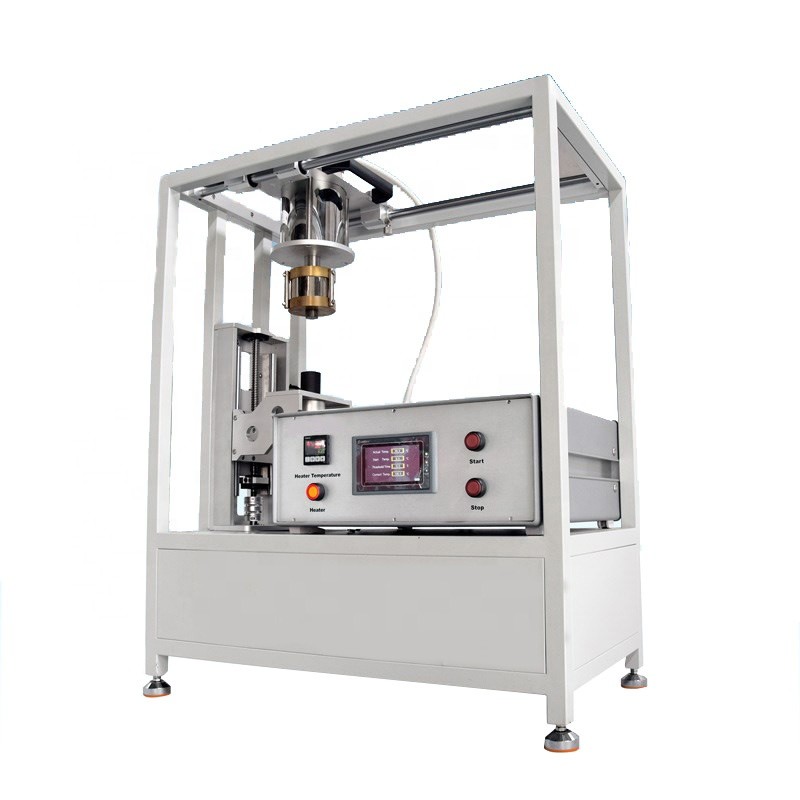

Wprowadzenie produktu
Ten tester przenoszenia ciepła jest zaprojektowany zgodnie ze standardem EN702 i może spełniać wymagania chińskiego standardu AQ6103-2007 Rękawiczki ochronne dla spawaczy.Wyniki badań obejmują temperaturę kontaktu, czas rozpoczęcia badania, czas progu itp.
Metoda badania
przy ustawionej temperaturze kontaktu,tkanina ochronna mierząca kontaktuje się z kolumną grzewczą pod ciśnieniem 49 N,czas podniesienia temperatury o 10oC od temperatury początkowej jest czasem progu,który służy do oceny właściwości ochronnych termicznych.
Cechy
1. Kontaktowy tester transferu ciepła przyjmuje wysokotemperaturowy element grzewczy metalowy, średnica kontaktu wynosi ¢25.2±0.05 mm.
2Zakres temperatury ogrzewania jest około 500°C, HMI pokazuje to bezpośrednio.
3Obszar kontaktowy kalorymetra wynosi ¢25±0,05×D5±0,02 mm, zakres pomiarowy nie jest mniejszy niż 500oC.
4Siła kontaktu: 49 N, prędkość kontaktu: 5 mm/s, kalorymetr jest sterowany przez serwo silnik, który jest automatycznie w górę i w dół.
5Platforma elementu grzewczego może być przesuwana poziomo, co jest łatwe do umieszczenia próbki i zapewnienia bezpieczeństwa operatora.
6. wyświetlacz LCD, PLC automatycznie rejestruje czas rozpoczęcia, czas progu, temperaturę końcową czasu progu, temperaturę w czasie rzeczywistym.

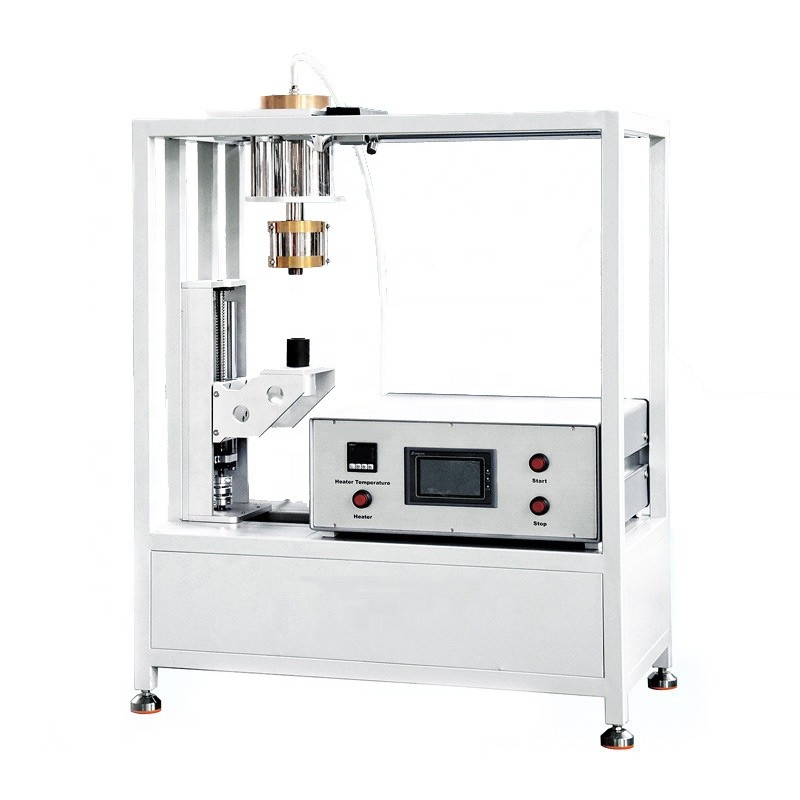

Główne elementy kontaktowego testownika transferu ciepła
|
Sposób działania
|
Działanie ekranu dotykowego
|
|
Oprogramowanie
|
Zaprojektowany przez AIC
|
|
PLC
|
Delta DVP 16EC00T3
|
|
Ekran dotykowy
|
Weinview SK-043AE
|
|
Silnik
|
Zmiennik prędkości 5GU-90W/wzmocnione jednofazowe
|
|
Śruby kołowe
|
Taiwan HIWIN
|
|
Kontroler temperatury
|
Omron
|
Wymóg instalacji
Elektryczne: 230 V Nominalne 10 Ampere
Temperatura otoczenia: 25±5°C
Zaopatrzenie w gaz:Propan i sprężone powietrze
Aparacja badawcza przenikania ciepła w kontakcie.pdf
Co to jest Kontakt Heat Transmission Tester?
Część zestawu zawierająca wszystkie następujące elementy:ochraniacze dłoni i materiały składowe przeznaczone do ochrony przed wysokimi temperaturami kontaktuBadanie składa się z cylindru grzewczego, ramy do przechowywania próbki i kalorometru.
