CSN EN 367/ ISO 9151 Sprzęt do badań ogniowych Urządzenie do badania wskaźnika przenoszenia ciepła
Informacje o produkcie
Urządzenie do badania odporności cieplnej konwekcyjnej zostało opracowane zgodnie z normami badawczymi EN367 i ISO9151,i spełnia wymagania normy badania odporności cieplnej konwekcyjnej krajowych rękawic ochronnych spawaczy AQ 6103-2007Wyniki badań to wskaźnik ochrony termicznej (HTI).Zasada badania polega na zmierzeniu czasu badania wymaganego do podniesienia temperatury tyłu próbki o 12 lub 24 stopnie w wyniku uderzenia płomienia na dno próbkiŚrednia wartość trzech testów jest rejestrowana jako wskaźnik ochrony termicznej (HTI), który jest wykorzystywany do oceny skuteczności ochrony termicznej tkaniny odzieży ochronnej.
Standardy badań
AQ 6103, ISO 9151:1995, CSN EN 367:1992
Charakterystyka działania

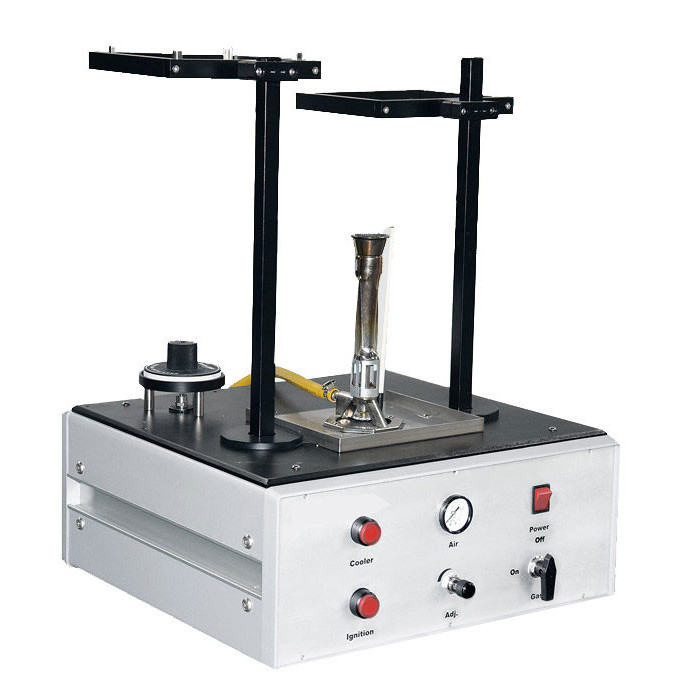

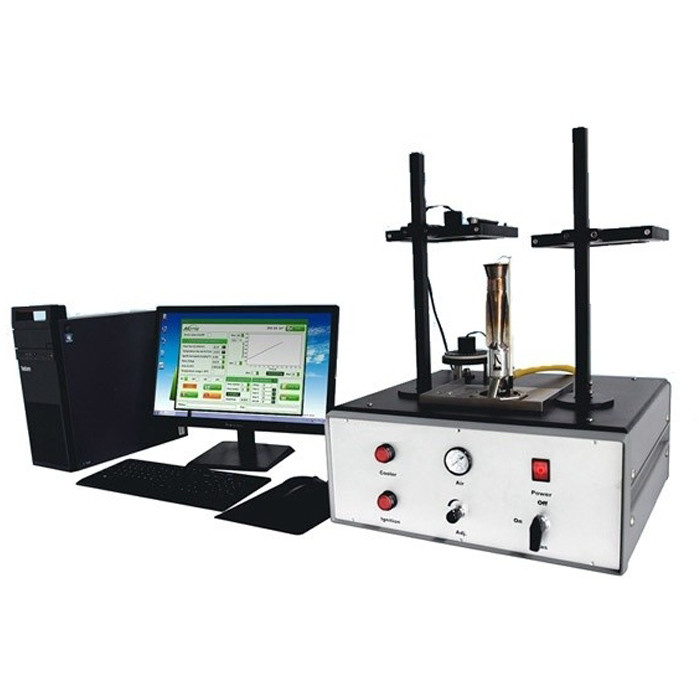

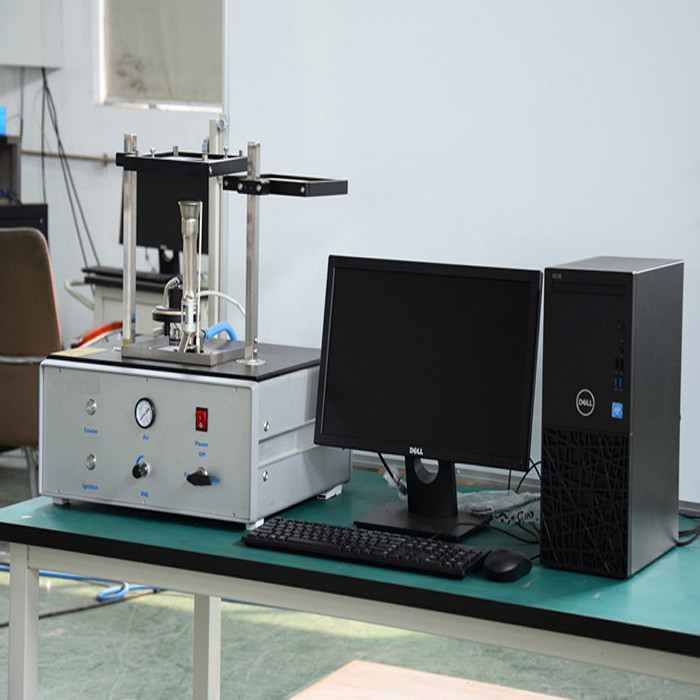

1Urządzenie do badania odporności cieplnej konwekcyjnej składa się z palnika, osłony odpornej na ciepło, miedzianego kalorometru i stanowiska do badania.
2Płytka osłonowa odporna na ciepło i urządzenie do zaciskania próbki są sterowane przez urządzenie pneumatyczne i mogą być automatycznie sterowane przez oprogramowanie.
3Przepływ promieniowania cieplnego palnika wynosi 80 kW/, a uderzenie płomienia na dno próbki jest wykonywane.
4Na górze próbki umieszczono kalorymetr z miedzianego blacha i od czasu do czasu rejestrowany jest wzrost temperatury tylnej części próbki.
5.Zaparzenie chłodzące miedzianego kalorymetra chłodzone powietrzem może znacznie skrócić czas badania.
6Oprogramowanie automatycznie rejestruje czas badania miedzianego kalorymetra od 25 stopni do 12 sekund i 24 sekund.
7Oprogramowanie automatycznie rejestruje trzy razy badania i oblicza średnią wartość, czyli wskaźnik przenoszenia ciepła HTI.
8Oprogramowanie testowe automatycznie koryguje strumień ciepła miedzianego kalorymetra.
Parametry techniczne
|
Zaopatrzenie w gaz
|
Propan i sprężone powietrze
|
|
Władza
|
220V 50/60Hz
|
|
Dokładność termoparów
|
00,1°C
|
|
Wielkość
|
600 mm*350*600 mm
|
|
Waga
|
27 kg
|
|
Gwarancja
|
12 miesięcy
|
Wymogi dotyczące instalacji
Wymagania elektryczne: 220 V, 50 Hz;
Wymagania dotyczące źródła gazu: propan i gaz sprężarek powietrza
Środowisko badawcze: 25 ± 5°C
Instalacja: umieszczenie ogniska
