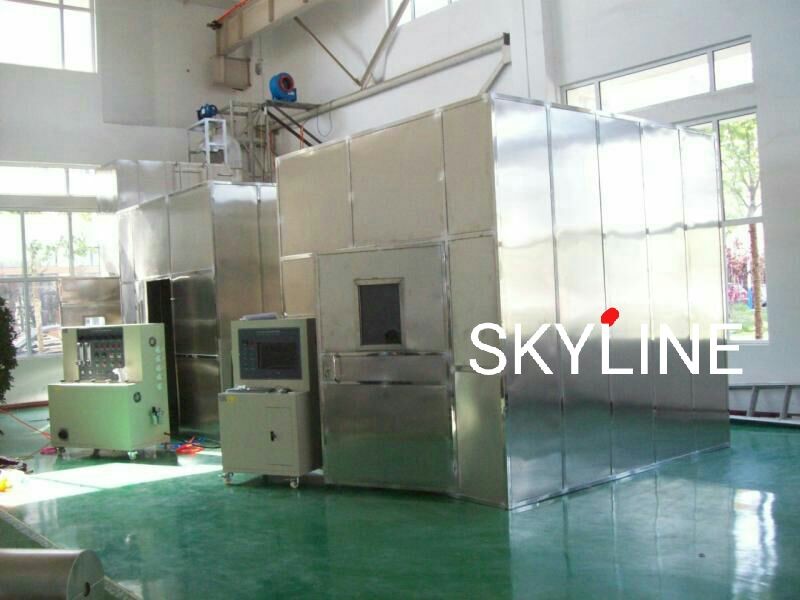

IEC61034 Wskaźnik gęstości dymu drutów i kabli z komorą spalania o konstrukcji stalowej

Opis

Zgodnie z normą IEC61034-1~2,Pierwszą część "urządzenia badawczego" i drugą część "kroków badawczych i wymogów dotyczących określania gęstości dymu kabli lub kabli optycznych w określonych warunkach"Określenie gęstości dymu jest ważnym aspektem oceny charakterystyki spalania kabla lub kabli,który jest związany z ewakuacją personelu i określeniem bliskości urządzenia gaśniczegoTen przyrząd służy głównie do określania stężenia dymu kabli i kabli optycznych w określonych warunkach oraz do weryfikacji gęstości dymu.W warunkach spalania płomieniem lub spalania bez płomienia, przepuszczalność jest wykorzystywana jako sposób porównania różnych kabli lub kabli w określonych warunkach.

Cechy

Instrument ten odnosi się do trzech aspektów wiedzy specjalistycznej w dziedzinie mechanicznej, optycznej i elektronicznej.stabilna wydajność i łatwa obsługaInterfejs operacyjny Windows XP, styl Lab VIEW i doskonały mechanizm bezpieczeństwa.W trakcie badania wyniki pomiaru wyświetlacza w czasie rzeczywistym i dynamicznie narysować doskonałą krzywą (przez prędkość wyświetlania i krzywą czasu), dane mogą być przechowywane trwale, odczytywane i drukowane, można bezpośrednio drukować raport.

Oprogramowanie pomiarowe: jego główne dane o gęstości dymu i światła, gęstości specyficznej światła, częstotliwości palenia, maksymalnej częstotliwości palenia i średniej gęstości dymu można przetestować w systemie WINDOWS XP+VB6.0 interfejs operacyjny. Ma również interfejs operacyjny kalibracji, edycji, testowania, regulacji parametrów itp. Program wykorzystuje automatyczną kontrolę komputerową, zbieranie, rejestrację i rozliczanie wyników.Zobacz rysunek 1, rysunek 2

Rysunek 1: wykres krzywej przepuszczalności światła

Rysunek 2: formularze sprawozdań z wyników badań

Zasada

System pomiaru światła dla gęstości dymu kabla lub kabla optycznego w określonych warunkach składa się z źródła światła, fotokładu krzemowego, odbiornika źródła światła i systemu komputerowego.Światło wytwarzane przez źródło światła przechodzi przez gęstość dymu Laboratorium 3M * 3M * 3M, tworząc jednolitą wiązkę o średnicy 1,5 m + 0,1 m na ścianie naprzeciwko źródła światła.Fotocella umieszczona w środku wiązki wykrywa intensywność wiązki pochodzącej ze źródła światłaKiedy komora spalania z powodu spalania kabli wytwarza dużo dymu, dymu absorpcji fotoelektrycznej,osiągnięcie siły wiązki fotokładowej jest osłabione przez system komputerowy do przetwarzania danych, możemy obliczyć względny początkowy 100% z liniowej odpowiedzi przepuszczalności światła.

Projekt komory spalania, dwa sposoby dla klientów do wyboru: pierwszy wykorzystuje ścianę ceglaną, nasza firma dostarcza schemat projektowania,wysłać profesjonalnych inżynierów do prowadzenia placu budowy; drugie z odpowiednim materiałem jest mocowane na kątowym żelaznym uchwytzie i całej komorze spalania.

Skład sprzętu

Cały przyrząd składa się z zamkniętego pudełka badawczego, fotometru, dysku alkoholowego, systemu spalania, zapalnika, pudełka badawcza, uchwytu kabla,urządzenie do pomiaru temperatury i oprogramowanie do badania gęstości dymuObwód jest opracowany przez mikrokomputer z pojedynczym układem o wysokiej technologii i stabilnej wydajności.Jest szeroko stosowany w zakładach produkcyjnych przemysłu drutu i kabli oraz w jednostkach badawczo-badawczych. Pudełko testowe to kostka testowa o objętości 27m3.

Szczegółowe parametry techniczne

5Pozostałe parametry i wprowadzenie

a. Drzwi wejściowe są wyposażone w okna i nieprzezroczyste widoki, które mogą blokować działania inspekcyjne.

b. Dołu kwadratowego pudełka zainstalowano urządzenie automatycznego zapłonu, a do góry - wewnętrzne urządzenie regulacyjne ciśnienia.

c. Źródło światła: lampa żarowa o napięciu 12 V, długość fali światła od 400 do 750 nm.

d. Akceptor: w przypadku fotokomórek krzemu przepuszczalność 0% jest przepuszczalna bez światła, a przepuszczalność 100% światła bez okluzji.

e. Układ spalinowy: składa się z zaworu regulacyjnego ciśnienia, filtra, przepływometra regulacyjnego zaworu i palnika.

f.Grzejnik: składa się z zapalnika i dysku alkoholowego i umieszczony w środku próbki.

6Główna konfiguracja
