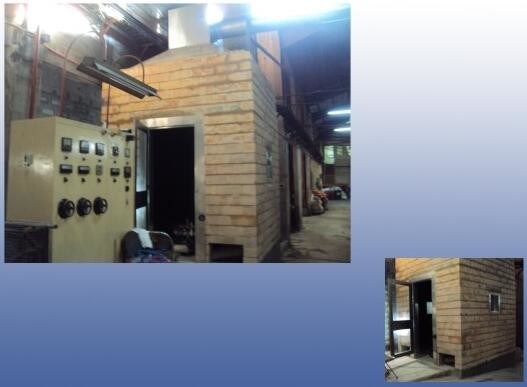

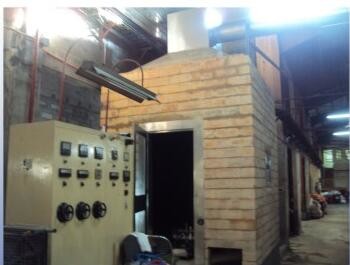

Sprzęt do badania palności pionowej tacy UL z kolorowym ekranem dotykowym o przekątnej 5,7 cala
Podanie
Zastosuj, aby sprawdzić test ogniowy w pionowej tacce w celu określenia wartości propagacji płomienia kabla i uwalniania dymu, gdy kable są poddawane działaniu płonącego źródła zapłonu.(To nic do przeznaczenia kabli, takich jak energia elektryczna, telekomunikacja itp.)
Główne składniki
Główne elementy obejmują system kontroli ognia źródła zapłonu i zasilania, okap zbiorczy i system kontroli strumienia kanału wydechowego, oprzyrządowanie do pomiaru ciśnienia gazu, przyrządy do pomiaru dymu i system pomiaru temperatury, system pomiaru wysokości płomienia itp.
Normy
Zgodnie z klauzulą 9.6 i 9.7 UL1685-2007, UL2556-2007
Główny parametr
| Pokój testowy |
Cegły ognioodporne do ścian, których gęstość wynosi 1698 kg / m3, czarna farba w sprayu Interface, a zewnętrzny rozmiar pomieszczenia to W2438×D2438×H3353mm |
| Drzwi |
Rama ze stali nierdzewnej i drzwi z drutu szklanego, całkowity rozmiar to W0,9×H2,0m |
| Okap do zbierania dymu |
Wykonany ze stali nierdzewnej, każda strona ma być nachylona 400, kaptur jako sześcian, a każdy bok ma długość 914 mm, pod maską znajduje się siatka przeciwpyłowa, a każdy bok ma 610 mm |
| Okno obserwacyjne |
Który jako kwadrat i długość każdego boku wynosi 457 mm, odległość 1295 mm od dolnej strony okna do podłogi, odległość 1143 mm od prawej strony okna do ściany |
| Wloty powietrza |
o wymiarach 559 × 343 mm, 914 × 305 mm, 2438 × 343 mm |
| Kanał wydechowy |
L9000×φ406mm, zainstaluj go pośrodku po prawej stronie sześcianu |
| Korytka kablowe |
H2400mm, wybieg w postaci kwadratu o wymiarach L305×W25×D25, a odległość obu wybiegów wynosi 299mm |
| Palnik |
L341mm×D30mm z 242 otworami |
| Strumień gazu |
13,2 l/min, 0,1 MPa dla ciśnienia gazu |
| Sprawdzanie strumienia |
Przepływomierz różnicy ciśnień wykrywa prędkość przepływu rurociągu dymu, stanowi podstawę do kontroli prędkości wentylatora |
| Przepuszczalność światła |
fotokomórka wyczuwa gęstość dymu podczas płomienia |
| Wysokość płomienia |
Światło widzialne w podczerwieni pokazuje aktualną wysokość płomienia w czasie rzeczywistym |
| Specjalne oprogramowanie |
Narysuj krzywą za pomocą przepływu w otworach, gęstości dymu, wysokości płomienia i automatycznie utwórz tabelę poprzez drukowanie drukarki |
| System sterowania |
Kolorowy ekran dotykowy 5,7 cala, PLC japońskiego Panasonic, SCM, 16-bitowa wysokowydajna transformacja AD itp |
Jak się mają?ochrona przeciwpożarowaprzetestowane produkty?
Wiele testów ogniowych przeprowadzanych jest przez oficjalne laboratoria w celu certyfikacji produktów.Jednak niektórzy producenci produktów przeciwpożarowych również utrzymują swoje własne obiekty i przeprowadzają testy w celach badawczo-rozwojowych przed przejściem na koszt i narażenie na test w obiekcie strony trzeciej.
