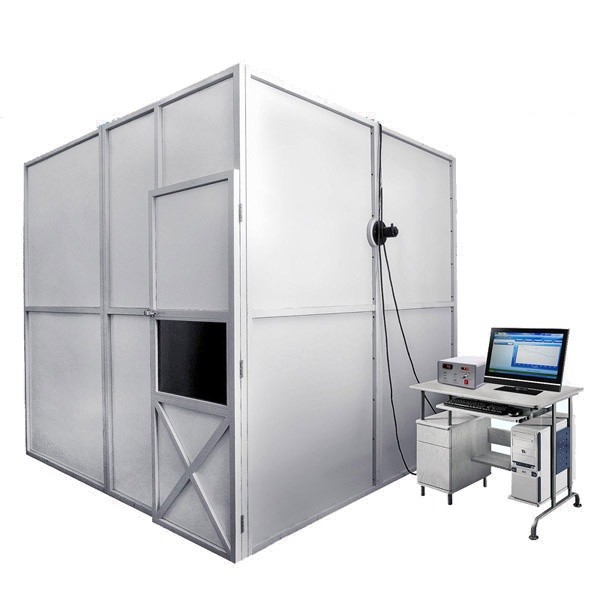

BS 6853 IEC 61034 3m3 Aparat do pomiaru gęstości dymu

Miejsce pochodzenia Chiny
Nazwa handlowa SKYLINE
Orzecznictwo CE
Numer modelu SL819
Minimalne zamówienie 1 jednostka
Cena negotiated
Szczegóły pakowania Pułapka ze sklejki
Czas dostawy 30 dni roboczych
Zasady płatności T/T, L/C, Western Union,
Możliwość Supply 1 jednostka / miesiąc
Szczegóły produktu
SKYLINE: 3 Metre Cube Smoke Density Apparatus Normy: BS 6853, IEC 61034-1&2: 2005
Temperatura otoczenia: Działanie od 10 do 35°C Wymiar: 3150 mm (W) x 3150 mm (D) x 3150 mm (H)
Waga: 240 kg
Podkreślić:

Aparat do pomiaru gęstości dymu 3m3

,

aparat do pomiaru gęstości dymu IEC 61034

,

sprzęt do testowania ognia BS 6853
Opis produktu

3 metrowy kostkowy aparat do pomiaru gęstości dymu dla przewodów i kabli oraz kabli światłowodowych

Wprowadzenie produktów

3 metrowy kostkowy aparat do pomiaru gęstości dymu służy do pomiaru emisji, gdy kabel lub kabel optyczny jest umieszczony poziomo w określonych warunkach pożarowych.Sprzęt składa się z obudowy sześciennej i systemu fotometrycznego.
Określone standardowe źródło ognia (etanol 90±1%, metanol 4±1% i woda destylowana 6±1%) 1L±0,01L jest spalone.
IEC 61034 - 1 i 2 Pomiar gęstości zadymienia kabli palących się w określonych warunkach
BS 6853 Kodeks postępowania dotyczący środków ostrożności przeciwpożarowych przy projektowaniu i budowie pociągów do przewozu pasażerów​

parametry techniczne

1. Wymiary wewnętrzne komory to 3000 mm (szer.) × 3000 mm (gł.) × 3000 mm (wys.).
2. Jest skonfigurowany z drzwiami z testowymi szklanymi oknami, a po obu stronach przeciwnej strony znajduje się uszczelnione przezroczyste okno (minimum 100 mm X 100 mm).
3.System nośny umożliwiający oddzielne zamocowanie źródła światła i fotokomórki w ścianie zewnętrznej.
4. Źródłem światła jest Dedolight Classic Series Tungsten o mocy 100 W.
5. Zasilanie Dedolight Tungsten to 12V DC.
6. Prędkość światła: 2000 lm ~ 3000 lm, a temperatura barwowa: 2800 K ~ 3200 K.
7. Fotokomórka receptorowa jest typu silikonowego i ma spektrum reakcji zgodne z obserwatorem fotopowym (podobnym do ludzkiego oka) Międzynarodowej Komisji ds. Oświetlenia (CIE).
8. Dostarczane z niestandardowymi urządzeniami do ekstrakcji i całym oprzyrządowaniem, wentylatorami, stojakami i przykładowymi ramami montażowymi.
9. Oprogramowanie pokazuje wyniki testów, w tym temperaturę komory wewnętrznej, przepuszczalność światła itp.

Funkcja produktu i zastosowanie

1. Część skrzynki testowej do gęstości dymu:

a.Wymiary wewnętrzne pudełka to 3000mm X 3000mm X 3000mm, całkowita objętość wewnętrzna to 27 metrów sześciennych;
b.Wnętrze pudełka wykonane jest ze stali nierdzewnej SUS 304, a na zewnątrz z żelaza w sprayu.Ze względu na proces spalania, gaz korozyjny jest stale uwalniany.Wewnętrzna ścianka puszki pokryta jest teflonem w ciemnym kolorze, który jest nie tylko odporny na działanie gazów korozyjnych.Erozja podczas testowania nie spowoduje niepowodzenia wyników testu z powodu odbicia;
c.Skrzynka testowa wyposażona jest w drzwi laboratoryjne i okienko obserwacyjne, dzięki czemu użytkownik może obserwować stan w komorze spalania;
d.Po lewej i prawej stronie ściany zamontowana jest przeźroczysta szklana płyta, a po obu stronach można odpowiednio zainstalować źródło światła i optyczne urządzenie odbiorcze;
mi.Otwórz kilka otworów wentylacyjnych przy ziemi, aby zapewnić równowagę ciśnienia atmosferycznego wewnątrz i na zewnątrz pudełka.

2. Część do pomiaru gęstości dymu i akwizycji danych:

a.Przygotuj wentylator stołowy, aby równomiernie wzburzył dym w komorze spalania;
b.Górna część skrzynki wyposażona jest w wentylator promieniowy eliminujący dym wytwarzany podczas testu;c.Urządzenie do zapłonu powierzchniowego, zdalny zapłon w celu zapewnienia bezpieczeństwa personelu testującego;
d.W przygotowaniu wsporników do testów spalania i tacek na alkohol ze stali nierdzewnej;
mi.Źródło światła jest importowanym źródłem światła, a testowe źródło światła jest kontrolowane przez źródło prądu stałego i ma wyższą stabilność;
f.Źródło światła przyjmowane jest jako fotokomórka krzemowa, wyposażona w urządzenie do kalibracji cosinusa i filtr barwny.Dzięki temu środkowi można osiągnąć wyższy stopień dopasowania ludzkiego oka;
g.Standardowa transmitancja, przy instalacji w podłodze 19 szafek, wbudowanego komputera z ekranem dotykowym i drukarki.

3. Optyczne parametry techniczne skrzynki do badania gęstości dymu:

a.Wykorzystując stałe źródło prądu do sterowania źródłem światła, dane są bardziej stabilne i niezawodne niż tryb stałego napięcia;
b.Może automatycznie uzyskać pozycję przekładni optycznej, ogólna dokładność wynosi 0,01%;
c.Błąd dopasowania: f1 ≤ 4%, całkowita dokładność liniowa wynosi 1%.

Szczegóły produktu ten Aparat do pomiaru gęstości dymu z kostką 3 metrów

27 metrów sześciennych tester gęstości zadymienia przewodów i kabli, opracowany zgodnie ze standardami testowymi IEC 61034, BS 6853, GB / T17651.1 ~ 2, stosowany głównie do testowania wydajności zadymienia przewodów i kabli oraz kabli optycznych.Podczas testu, gdy dym jest generowany, droga światła jest blokowana przez dym, a transmitancja optyczna jest stale zmieniana, uzyskując w ten sposób minimalną wartość transmitancji i czas testu dla osiągnięcia minimalnej transmitancji.

Normy:
BS: BS 6853
IEC:IEC 61034-1&2:2005
Wymiar: 3150 mm (szer.) x 3150 mm (głęb.) x 3150 mm (wys.)
Waga: 240 kg

Wymagania instalacyjne

Elektryczne: 110V AC 60Hz / 230V AC 50Hz
Temperatura otoczenia: praca 10°C do 35°C​

Aparat do badania gęstości dymu w postaci kostki o długości 3 metrów.pdf



Jak się mają?ochrona przeciwpożarowaprzetestowane produkty?
Wiele testów ogniowych przeprowadzanych jest przez oficjalne laboratoria w celu certyfikacji produktów.Jednak niektórzy producenci produktów przeciwpożarowych również utrzymują swoje własne obiekty i przeprowadzają testy w celach badawczo-rozwojowych przed przejściem na koszt i narażenie na test w obiekcie strony trzeciej.
