Badanie skuteczności cieplnej ochrony TPP

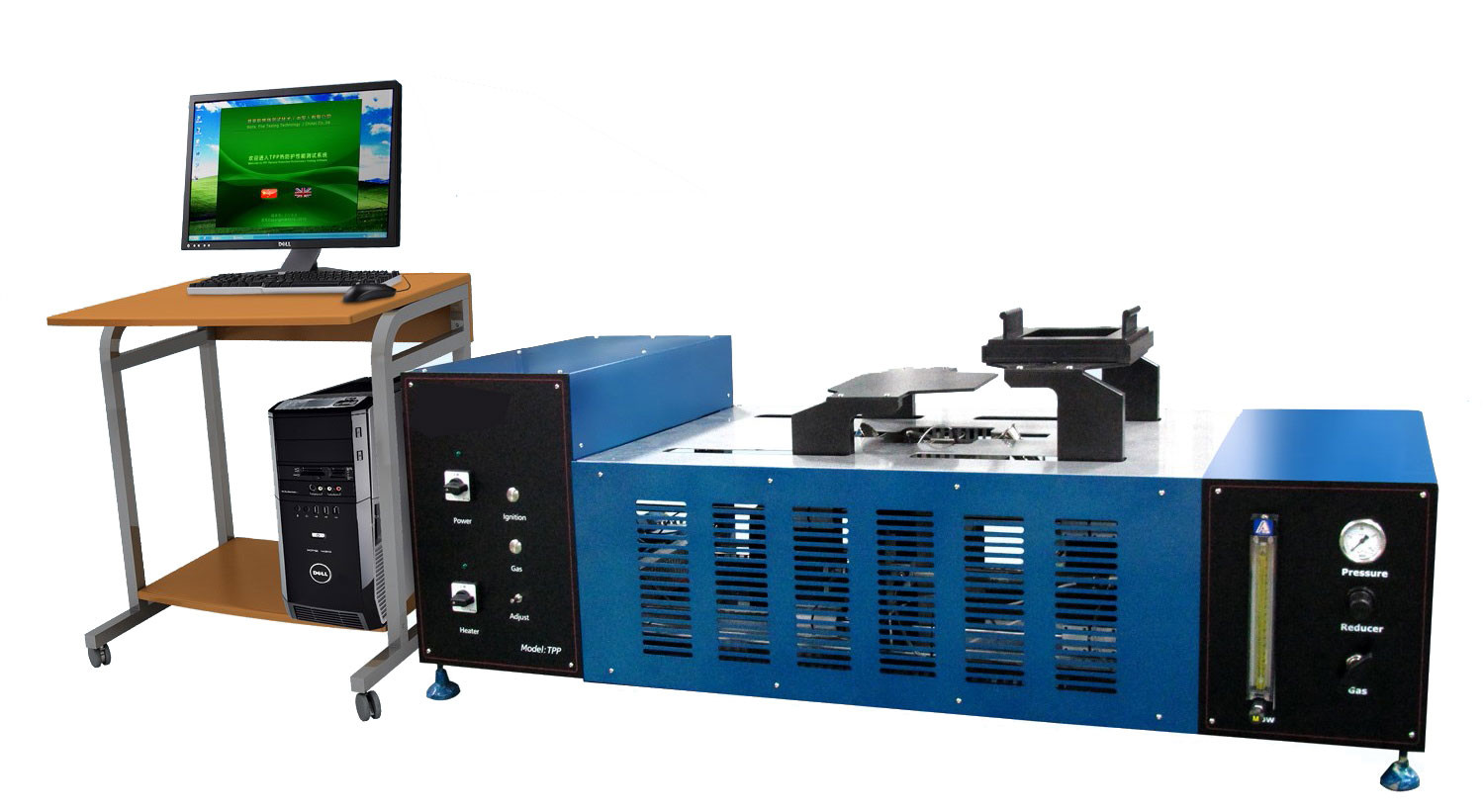

Sprzęt do badań ogniowych ASTM D4108 TPP Termiczny tester ochrony

Wprowadzenie produktu
Tester ochrony termicznej TPP jest głównie stosowany do testowania izolacji termicznej tkaniny odzieży ochronnej oporowej na działanie promieniowania i źródeł ciepła konwekcyjnego.Stosowany do badania skuteczności termicznej odzieży ochronnej, buty ochronne, rękawiczki, powierzchnia zewnętrzna hełmu itp.Normy badawcze NFPA 1971, ASTM D4018, GB 8965.1-2009, ISO 17492 itp.

Charakterystyka działania

1Instrument badawczy musi obejmować zespół podstawy próbki, podnośnik zespolu podstawy próbki, źródło ciepła, osłonę, zespół czujników, rejestrator i uszczelnienie.Należy również mieć źródło gazu, przepływometra gazu, palnika i czujnika.

2Przenośna płyta ochronna z korundem, odporna na temperaturę 1800 stopni, może osłaniać płomień i zmniejszać błąd badania.

3Dwa palniki Meker o temperaturze 45 stopni zapewniają standardowe źródło ciepła konwekcyjnego z 9 rurami kwarcowymi.

4Średnica palnika Meker wynosi 38 mm, a średnica otworu wewnętrznego wynosi 5/16 cali. Może dostarczać 800-1200 BUT ciepła.dolny zawór powietrza palnika można regulować i stosunek mieszania powietrza i gazu palnego można regulować.

Pięć lub dziewięć układów kwarcowych rur podczerwieni T150 może dostarczać strumień promieniowania cieplnego 13-40 kW/m2±4 kW/m2

6Pod promieniowaniem cieplnym kwarcowej rurki podczerwonej całkowity strumień ciepła można ustawić na 83 kW/m2 ± 2 kW/m2 poprzez regulację gazu dostarczanego do palnika Meker.

7Kalibrowany miernik przepływu ciepła jest schładzany wodą, jego zakres pracy wynosi 0-100 kW/m2, a jego maksymalny zakres zużycia wynosi 150%.

8Czas reakcji miernika przepływu ciepła jest mniejszy niż 200 ms, natężenie promieniowania jest większe niż 0.95, a sygnał wyjściowy w zakresie roboczym przekracza 5 mV.

9Kalorymetr z miedzianego blacha można wykorzystać do wykrywania ciepła konwekcyjnego i promieniowania, a także temperatury na tylnej stronie próbki.

10Przepływomierz rotorowy może regulować przepływ gazu spalinowego, dokładność wynosi (± 2%) i zakres pomiarowy przekracza 3 l/min.

11. wskaźnik ciśnienia, ciśnienie wchłanialne można regulować za pomocą zaworu obniżającego ciśnienie, zakres zaworu obniżającego ciśnienie wynosi 0-15 psi;

12/Czwartka wtyczki może ręcznie odciąć gazy.

13Rozdzielczość systemu pomiaru temperatury wynosi 0,1°C, a dokładność ±0,75°C.

14Szybkość przechwytywania danych przez system automatycznego przechwytywania danych wynosi 0,05 sekundy, a dla pomiarów termoparów zapewnia się kompensację zimnego końca.

15. wyposażone w komputery i drukarki, ze standardowym oprogramowaniem testowym, zapewniającym standardowe krzywe testowe.

Standardy

ASTM D4108, ASTM F2703, ISO 17492:2003GB 8965.1:2009,NFPA 1971, NFPA 1977, NFPA 2112

Rozmiar: 1500 mm (W) x 540 mm (H) x 460 mm (D)

Waga: 86 kg

Wymagania dotyczące instalacji: Wymagania elektryczne: 220V, 50HZ, 15A;

Wymagania dotyczące źródła gazu: propan i gaz sprężarek powietrza

Środowisko badawcze: 25 +5°C

Jak się masz?ochrona przeciwpożarowaprodukty przetestowane?
Wiele badań ogniowych jest przeprowadzanych przez urzędowe laboratoria w celu certyfikacji produktów.Niektórzy producenci wyrobów przeciwpożarowych utrzymują również własne obiekty i przeprowadzają badania w celach badawczo-rozwojowych przed podjęciem kosztów i ekspozycji na badanie w obiekcie osoby trzeciej..
