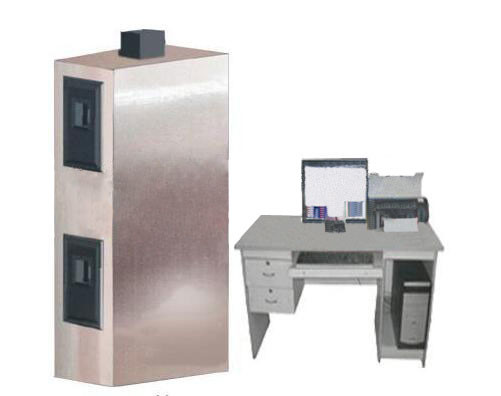

Kabel UL 1666 zainstalowany pionowo w maszynie do prób ogniowych szybów
Standardy testowania
UL1666,ANSI/ASTM D 5207 i UL 1581, ANSI/ASTM D 5025
UL1666<<Test wysokości propagacji płomienia kabli elektrycznych i światłowodowych zainstalowanych pionowo w szybach>>
Parametry
1. Manometr typu U: ciśnienie w komorze pomiarowej utrzymywane na poziomie 0-12PA;
2. Higrometr: pomiar temperatury i wilgotności w komorze;
3. Struktura komory: ogólna struktura ściany betonowej przy cegle, pierwsza warstwa to 1,22M, druga warstwa to 3,66M, górna to 2,24M.Wymiary zewnętrzne: 7,12M wysokości x1,3M szerokości x2,5M długości;
4. Struktura ściany to gęstość 106lb/ft3 (1698kd/m3) betonu, przewodność cieplna (k) 21,1 ℃ dla 0,38Btu (0,055W/mk);
5. Pierwsza i druga warstwa o grubości 203mm masy zwykłej kompozycji cementowej.Dach wykonany jest ze ściany, aby zapewnić jego szczelność;
6. Otwór pomiarowy w drugiej warstwie musi znajdować się powyżej pionowego otworu pomiarowego pierwszej warstwy (305mm na 610mm), każdy otwór znajduje się 203mm za pudełkiem i 102mm od boku pudła.
Urządzenie zapłonowe
1. Zainstalowana jest rura stalowa 1/2 cala, kolano rurowe 1/2 cala i stalowa tarcza rozpraszająca zapłon, a w miejscu wtrysku gazu zainstalowany jest przepływomierz propanu.
2. Wentylator: Zainstaluj wentylator wyciągowy i anemometr na wylocie skrzynki testowej.
3. Źródło spalania: Gaz dostarczany do zapalnika musi być propanem klasy CP, a ciepło na stopę sześcienną wynosi 2500 Btu.
4. Wentylator wyciągowy i rura transportowa: Stalowa rura transportowa jest zainstalowana na środku górnej części skrzynki testowej.Wentylator wyciągowy jest podłączony do rury transportowej.
6. Przyrządy do pomiaru temperatury i przepływu: Osiem specjalnych termopar z osłoną niklową typu 28 umieszcza się w drugim zbiorniku, jedną termoparę umieszcza się w pierwszym zbiorniku, a specjalną termoparę z osłoną niklową typu 28 umieszcza się na pierwszym piętrze.Środek sufitu rozciąga się na 1 ± 1/16 (25,4 ± 1,6 mm) prostopadle do sufitu, a termopara jest testowana przed określeniem temperatury w komorze badawczej.
7. Dwukierunkową sondę prędkości wiatru umieszcza się w poziomym i pionowym środku pierwszej szczeliny, a sondę pomiaru prędkości łączy się z elektronicznym manometrem w celu uzyskania różnicy ciśnień.
8. Przyrząd do akwizycji danych: używane są PLC i komputer.Cyfrowy system akwizycji danych zbiera i rejestruje prędkość powietrza w otworze wejściowym oraz temperaturę termopary otworu drugiej warstwy co 5 sekund i wyświetla krzywą.
Jakie są rodzaje?okablowanie?
Kable służą głównie do przenoszenia sygnałów elektrycznych i telekomunikacyjnych.Istnieją różne rodzaje kabli, w tym skrętka dwużyłowa, kabel koncentryczny, kabel wielożyłowy i kabel światłowodowy.Kabel skrętkowy ma dwa kable skręcone wokół siebie i służy głównie do przenoszenia sygnałów.
