BS6387 Kabel urządzeń do badań ogniowych wymagany do utrzymania integralności obwodu w warunkach pożaru

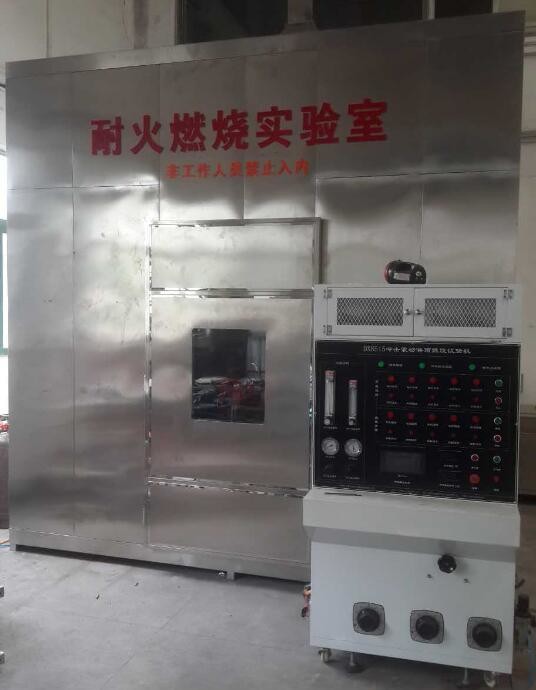

BS6387 Urządzenie do badania kabla wymaganego do utrzymania integralności obwodu w warunkach pożaru

Podsumowanie

To urządzenie do badania odporności na ogień przewodów wymaga
w celu utrzymania integralności obwodu w warunkach pożarowych.
o napięciu nominalnym nieprzekraczającym 600/1 000 V i o średnicy całkowitej mniejszej lub
równe 20 mm.

Zgodne z normą BS6387

Badanie podane w niniejszej normie brytyjskiej ma zastosowanie do kabli zawierających dwa lub więcej
o pojemności nieprzekraczającej 10 W
W badaniu wykonywane są również próby z elementami, takimi jak pancerz, ekran lub przewodnik ochronny obwodu.
mające zastosowanie do kabli posiadających jeden izolowany przewodnik, pod warunkiem że kabel
zawiera co najmniej jeden inny pierwiastek metalowy.
Kable o jednym przewodniku izolacyjnym, ale bez innego elementu metalowego

Skład sprzętu

1.Próba odporności na ogień

Podstawa badawcza odporności na ogień obejmuje następujące elementy: system podtrzymania kabli, urządzenie ciągłego wykrywania, źródło ciepła.

System podtrzymania kabli: kabel przyciska boczne osłony kablowe poprzez zaciski. Środkowa część kabla jest mocowana dwoma metalowymi pierścieniami (odległość 300 mm),i pierścień metalowy jest uziemiony do pozostałych metalowych części urządzeniaUrządzenie podtrzymujące kabel jest przedstawione na rysunku 1. W przypadku kabli bez średnicy opancerzenia mniejszej niż 10 mm lub innych kabli, które mają znaczące przesunięcie podczas badania, znajdują się 3 metalowe pierścienie,każdy z nich mocowany jest przy oryginalnym pierścieniu metalowym o średnicy około 150 mm.

2/Urządzenie wykrywające ciągłość: /Pozwól prądowi przejść przez wszystkie rdzenie kabla,trójfazowy transformator gwiazdkowy lub trzy jednofazowe transformatory (lub jednofazowy transformator, jeśli badaniem jest kabel jednojadrowy), i jest wystarczająca zdolność utrzymania maksymalnego dopuszczalnego prądu przecieku 3A przy napięciu badawczym.Podłącz lampę do każdego drutu rdzenia na drugim końcu kabla i zastosować prąd o wartości około 0.25A przy napięciu znamionowym kabla.

3Źródło ciepła:
1Heat to rurowy palnik gazowy o długości 610 mm, który może przymusowo dostarczać metan i płomienie.
2Pomiar temperatury: termometr o średnicy 2 mm umieszczany jest w pobliżu wlewu powietrza, równolegle do palnika powyżej 75 mm
3. Temperatura i czas badania płomienia: (patrz BS6387 stopień spalania)
A 650 °C ± 40 °C - 3 godziny
B 750 C ± 40 °C - 3 godziny
C 950. C ± 40 °C - 3 godziny
S 950. C ± 40 °C -20 minut

4Próbka kabla: Próbka jest sekcją gotowego produktu o średnicy nie mniejszej niż 1200 mm, a na obu końcach usunięto 100 mm warstwy osłony i pokrywy.Przewody na końcach kabla powinny być zgodne z połączeniami elektrycznymi.
5. Napięcie badawcze: 200~1000V regulowane

Jakie są różne rodzajeBadania ogniowe?
Badania ogniowe urządzenia do wykrywania i alarmowania oraz kabli, oraz systemów wentylacji dymu i ciepła.
