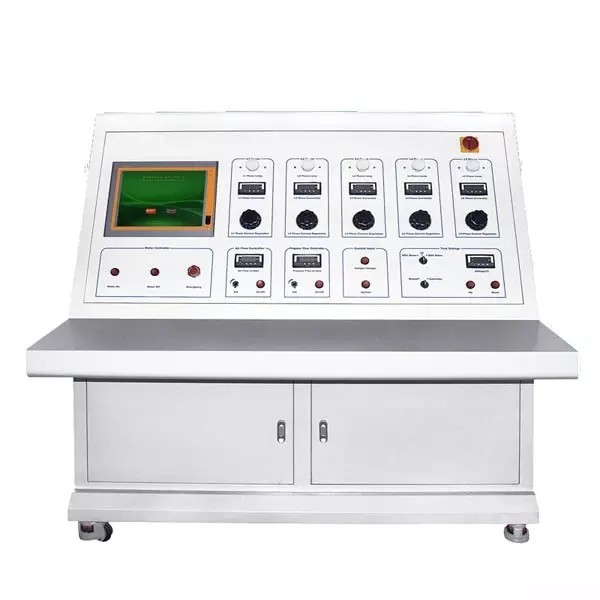

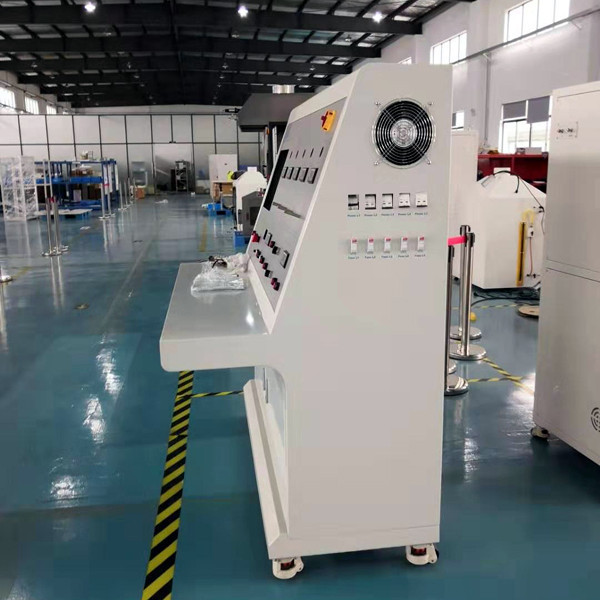

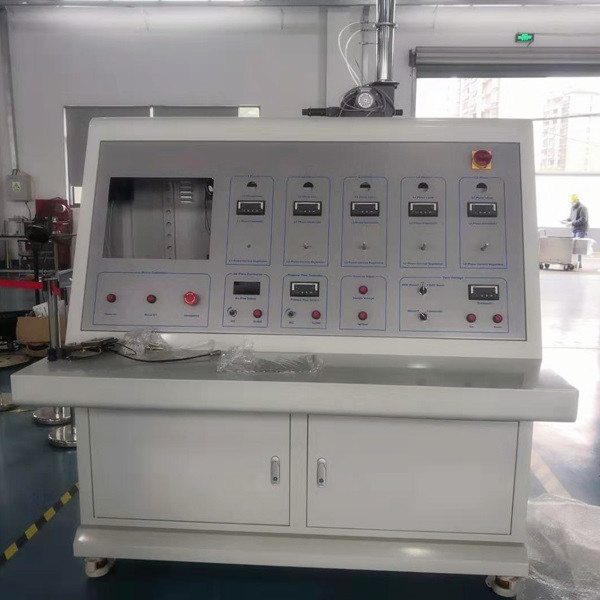

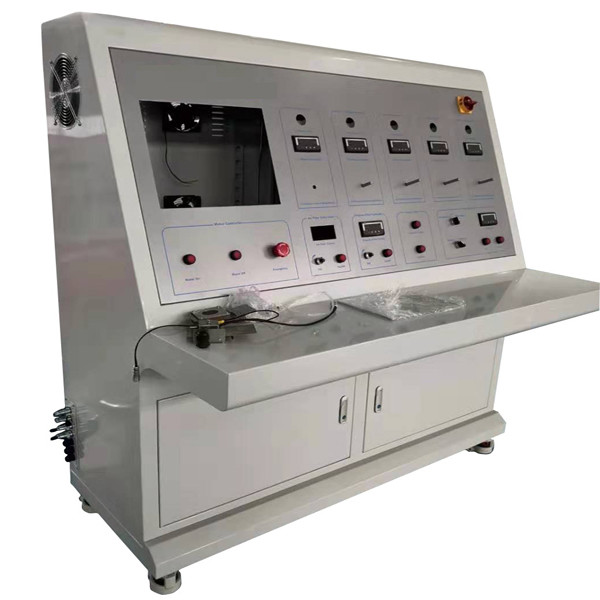

Badanie odporności na ogień drutu i kabla

Wprowadzenie produktu

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

Parametry techniczne

1Źródło ciepła: palnik gazu propanowego typu taśmy AGF
2Konstrukcja z 3 rzędami otworów krzyżowych, średnia przednia szerokość palnika: 15 mm, średnica otworu: 1,32 mm, odległość między środkiem: 3,2 mm.
3.Płyszczony rząd otworów w otworze pilotażowym w celu zachowania płomienia na obu stronach płyty palnika.
4.Dwie termopary są zainstalowane poziomo, oddzielone o 45 mm od lewej i prawej linii środkowej palnika w celu sprawdzenia temperatury.
5.Regulator przepływu masy do regulacji przepływu gazu i powietrza, dokładność nie mniejsza niż 1,5%.
6Oprogramowanie może wyświetlać temperaturę kalibracji palnika, przepływ propanu i powietrza itp.
7Prąd jest dostarczany przez trójfazowy transformator gwiazdkowy o wystarczającej pojemności, aby utrzymać wymagane napięcie badawcze, gdy nie można utrzymać integralności obwodu.
8.Wskaźnik połączenia przewodnika (wskaźnik LED) do tworzenia prądu.
9Wartość napięcia jest ustawiana automatycznie przez oprogramowanie i regulowana przez sterownik panela.
10. Cyfrowy wyświetlacz danych prądu i napięcia, dokładność prądu wynosi 0,001A.
11.Ochrona prądu za pomocą bezpiecznika z 2A.
12Dane pomiarowe w czasie rzeczywistym wszystkich prądów i napięć są zbierane przez komputer, a krzywe prądu i napięcia są generowane.
13Jeżeli nie można zachować integralności obwodu, wygasza się odpowiednia lampa wskazująca, komputer automatycznie określa stan i rejestruje czas,i wysyła alarm dźwiękowy i świetlny.

Cechy produktu

1Urządzenie podtrzymujące próbkę musi być takie, aby obudowa lub chroniony koniec kabla lub próbki kabla był podtrzymywany poziomo.Jeden koniec próbki jest zaciskany za pomocą zacisków stałych, aby zapobiec ruchowi, a drugi koniec podtrzymuje próbkę, kabel lub środkowa część kabla jest podtrzymywana przez dwa metalowe pierścienie oddalone o 300 mm.Metalowy pierścień i inne metalowe części urządzenia podtrzymującego są dobrze uziemioneWewnętrzna średnica pierścienia metalowego wynosi około 150 mm, a używany jest okrągły pręt o średnicy 10 ± 2 mm.
2Źródło zapłonu jest amerykańskim AGF propanowym płomieniem wstążkowym o długości dyszy 500 mm i nominalnej szerokości dyszy 15 mm. Dysza ma trzy rzędy z rozstawionymi średnicami nominalnymi 1.32 mm i odległość od środka 3Małe otwory służą jako otwory przewodnie do utrzymania spalania płomienia, a tolerancja wymiarowa wynosi ± 5%;
3. Importowany regulator przepływu masy reguluje przepływ gazu i powietrza, a dokładność odczytu nie jest mniejsza niż 1,5%;
4Importowany zawór obniżający ciśnienie może zapewnić ciśnienie wyjściowe 0,1 MPa±3 Pa;
5. Importowany manometr, może zapewnić zakres ciśnienia 0-200kpa;
6Importowana termopar Omega o średnicy 1,5 mm do kalibracji temperatury palnika;
7. Może ustawić czas badania spalania i automatycznie odciąć gaz;
8Standardowe oprogramowanie testowe, które może wyświetlać temperaturę kalibracji palnika, przepływ propanu, przepływ powietrza;
9. Badanie ma zastosowanie do kabli o napięciu nominalnym 0,6/1,0 KV i poniżej;
10Podczas badania prąd wykorzystywany do kontroli ciągłości przechodzi przez wszystkie przewodniki kabla. Prąd ten jest dostarczany przez trójfazowy transformator gwiazdkowy.Transformator ma wystarczającą pojemność do utrzymania wymaganego napięcia badawczego, gdy dopuszczalny jest prąd wyciekuNa drugim końcu próbki,Każdy przewodnik lub każdy zestaw przewodników jest podłączony do urządzenia wskazującego (wystawca LED), tworząc prąd, za pomocą którego dane mogą być uzyskiwane w oprogramowaniu komputerowym;
11. Ustawienie napięcia może być wprowadzone przez komputer, automatycznie ustawić wartość napięcia.
12Opierająca się na obwodzie badawczym ochrona prądu przyjmuje bezpiecznik i jest zgodna z typem D II określonym w GB 13539.5. bezpieczniki standardowe 2A. Łatwe do wymiany. I użyć importowanych miniaturowych wyłączników, aby chronić każdy obwód testowy;
13. Dane o prądzie i napięciu kabla testowego są przekazywane przez instrument wtórny, wyświetlane cyfrowo, dokładność prądu testowego wynosi 0,001A, a rzeczywisty prąd wynosi 0.25A jest najlepszym prądem badawczym;
14Dane pomiarowe w czasie rzeczywistym wszystkich prądów i napięć są zbierane przez komputer i generowane krzywe prądu i napięcia, pokazujące krzywe prądu i napięcia każdego kabla w warunkach pożaru,Można przeprowadzić dalszą analizę kabla w zależności od czasu trwania ognia.Ostateczne dane są przechowywane w bazie danych komputerowej, a standardowy raport jest generowany w celu ułatwienia dostępu;
15. kalibracja temperatury płomienia przed badaniem, kalibracja importowanej termopłyty opancerzonej, temperatura kalibracyjna jest zbierana przez komputer przez co najmniej 10 minut,i tryb ognia jest wybrany w komputerzeZgodnie z trybem zasilania ogniem komputer wykonuje próbkowanie w stanie stacjonarnym i obliczanie różnicy zgodnie z zebraną temperaturą i wydaje raport weryfikacyjny.Zapisz raport i przechowuj go w bazie danych w celu zapewnienia wiarygodności i autorytetu weryfikacji;
16Podczas badania, gaz i powietrze pomocnicze są zarówno regulatorami przepływu masy, a venturi jest mieszany, komputer automatycznie kontroluje zawór przepływu,i dane są rejestrowane w czasie rzeczywistym w bazie danychKomputer automatycznie kontroluje stosunek gazu i powietrza pomocniczego, aby spalanie zakończyło się w pełni, tworząc stabilny płomień i stabilizując temperaturę płomienia;
17. Gdy obwód jest normalnie zasilany, każdy obwód przyjmuje importowane światło wskaźnikowe.Komputer automatycznie określa aktualny stan i kontroluje alarm dźwiękowy i świetlny.

Zastosowanie:Testujący ogień drutu i kabla jest stosowany do testowania odporności na ogień kabla do okablowania lub sieci,i pali się w płomieniu o temperaturze nie mniejszej niż 750 °C i 950 °C w celu przetestowania integralności kabla w celu utrzymania obwodu.

Standardy

IEC:IEC 60331-11&12:2002,IEC 60331-21~23:1999
IEC 60331 Badanie przewodów elektrycznych w warunkach fir Integralność obwodu
IEC 60331 Część 11 Ogień sam w temperaturze płomienia co najmniej 750 ̊C
IEC 60331 Część 21 Kable o napięciu nominalnym do 0,6/1kV włącznie
IEC 60331 Część 12 Ogień z wstrząsem w temperaturze płomienia co najmniej 830 ̊C
IEC 60331 Część 31 Ogień z wstrząsem Kable o napięciu znamionowym do i z 0,6/1kV
Rozmiar:1750 mm (W) x 680 mm (D) x 1400 mm (H)
Waga: 160 kg

Wymogi dotyczące instalacji

Elektryczne: 380V AC 3-fazowe, 50/60Hz, 30A
Temperatura otoczenia: 10°C-35°C
Pomieszczenie badawcze: 3000 mm (W) x 3000 mm (D) x 3000 mm (H)
Gaz: powietrze i propan
