Zgodnie z GB/T17651.1~2 i IEC61034-1~2,Pierwszą część "urządzenia badawczego" i drugą część "kroków badawczych i wymogów dotyczących określania gęstości dymu kabli lub kabli optycznych w określonych warunkach"Określenie gęstości dymu jest ważnym aspektem oceny charakterystyki spalania kabla lub kabli,który jest związany z ewakuacją personelu i określeniem bliskości urządzenia gaśniczegoTen przyrząd służy głównie do określania stężenia dymu kabli i kabli optycznych w określonych warunkach oraz do weryfikacji gęstości dymu.W warunkach spalania płomieniem lub spalania bez płomienia, przepuszczalność jest wykorzystywana jako sposób porównania różnych kabli lub kabli w określonych warunkach.
Cechy
Instrument ten odnosi się do trzech aspektów wiedzy specjalistycznej w dziedzinie mechanicznej, optycznej i elektronicznej.stabilna wydajność i łatwa obsługaInterfejs operacyjny Windows XP, styl LabVIEW i doskonały mechanizm bezpieczeństwa.W trakcie badania wyniki pomiaru wyświetlacza w czasie rzeczywistym i dynamicznie narysować doskonałą krzywą (przez prędkość wyświetlania i krzywą czasu), dane mogą być przechowywane trwale, odczytywane i drukowane, można bezpośrednio drukować raport.
Oprogramowanie pomiarowe: Główne dane o gęstości dymu i światła, gęstości specyficznej światła, częstotliwości palenia, maksymalnej częstotliwości palenia i średniej gęstości dymu można przetestować w systemie WINDOWS XP+VB6.0 interfejs operacyjny. Ma również interfejs operacyjny kalibracji, edycji, testowania, regulacji parametrów itp. Program wykorzystuje automatyczną kontrolę komputerową, zbieranie, rejestrację i rozliczanie wyników.
Zasada
System pomiaru światła dla gęstości dymu kabla lub kabla optycznego w określonych warunkach składa się z źródła światła, fotokładu krzemowego, odbiornika źródła światła i systemu komputerowego.Światło wytwarzane przez źródło światła przechodzi przez gęstość dymu Laboratorium 3M * 3M * 3M, tworząc jednolitą wiązkę o średnicy 1,5 m + 0,1 m na ścianie naprzeciwko źródła światła.Fotocella umieszczona w środku wiązki wykrywa intensywność wiązki pochodzącej ze źródła światłaKiedy komora spalania z powodu spalania kabli wytwarza dużo dymu, dymu absorpcji fotoelektrycznej,osiągnięcie siły wiązki fotokładowej jest osłabione przez system komputerowy do przetwarzania danych, możemy obliczyć względny początkowy 100% z liniowej odpowiedzi przepuszczalności światła.
Projekt komory spalania, dwa sposoby dla klientów do wyboru: pierwszy wykorzystuje ścianę ceglaną, nasza firma dostarcza schemat projektowania,wysłać profesjonalnych inżynierów do prowadzenia placu budowy; drugie z odpowiednim materiałem jest mocowane na kątowym żelaznym uchwytzie i całej komorze spalania.
Skład sprzętu

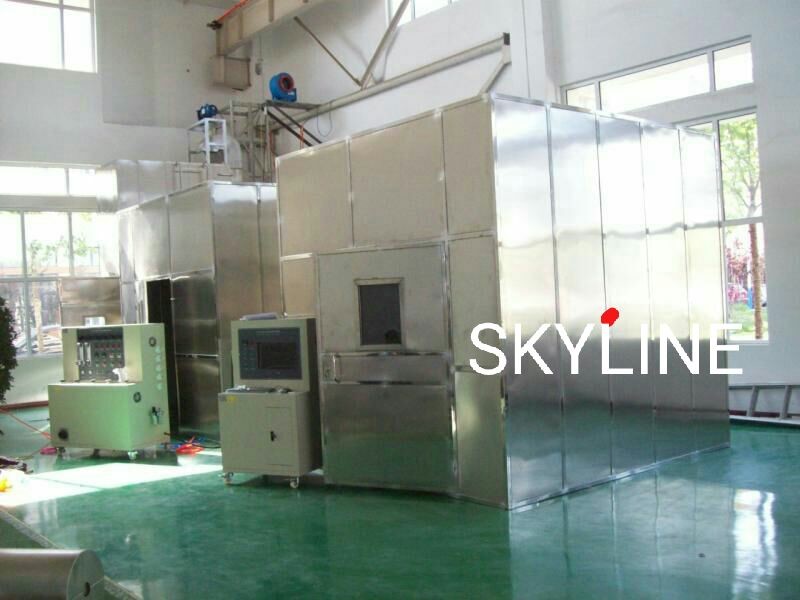

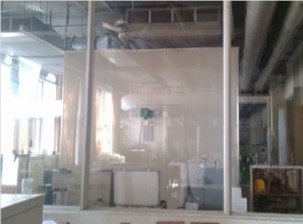

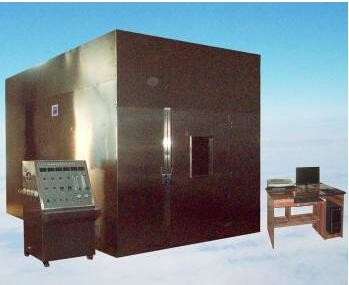

Cały przyrząd składa się z zamkniętego pudełka badawczego, fotometru, dysku alkoholowego, systemu spalania, zapalnika, pudełka badawcza, uchwytu kabla,urządzenie do pomiaru temperatury i oprogramowanie do badania gęstości dymuObwód jest opracowany przez mikrokomputer z pojedynczym układem o wysokiej technologii i stabilnej wydajności.Jest szeroko stosowany w zakładach produkcyjnych przemysłu drutu i kabli oraz w jednostkach badawczo-badawczych. Pudełko testowe to kostka testowa o objętości 27m3.
Szczegółowe parametry techniczne
| Komora spalania |
Rozmiar wewnętrzny: 3M x 3M x 3M łącznie 27 metrów sześciennych. |
| Sprzęt do monitorowania błysków |
A: Importowana lampa halogenowa kwarcowa źródło światła: moc nominalna 100W, napięcie nominalne: 12V, nominalna wartość zwrotu: 2000 - 3000Lm
B: Akceptor: dla fotokładu krzemowego przepuszczalność 0% jest przepuszczalna bez światła, a przepuszczalność jest 100% światła bez okluzji.
|
| Standardowe źródło ognia |
A: Źródło ognia to 1,0 l alkoholu
B: Tacy z alkoholem: ze stali nierdzewnej, dno 210 x 110 mm
|
| Mieszanka dymu |
Dym jest równomiernie rozprowadzany w komorze spalania za pomocą wentylatora stacjonarnego. |
| Badanie na próżni |
Lampa z palącym się alkoholem sprawia, że temperatura komory spalania osiąga 25±5°C. |
| Urządzenie do pomiaru temperatury |
Wysokość powierzchni wewnętrznej wynosi 1,5 m od podłoża, a czujnik temperatury jest zainstalowany w miejscu, w którym ściana wynosi 0,5 m. |
| Zawiera oprogramowanie pomiarowe zawierające przepuszczalność, krzywe wyjściowe i raporty |
| Komputer (dostarcz drukarkę) |
| Władza |
220V, 4KW. (powinno wskazywać całkowitą moc urządzenia) |
| Gęstość dymu |
0 - 924 automatyczne zmiany sześciopokojowe |
| Zakres pomiarowy |
0.0001 ≈ 100% |
| Dokładność pomiaru |
± 3% |
| Napięcie robocze |
200-240V 50Hz |
| Temperatura otoczenia |
Temperatura w pomieszczeniu 40°C |
| Temperatura względna |
≤ 85% |
| Środowisko pracy |
W trakcie pracy przyrządu należy unikać bezpośredniego światła i przymusowego przepływu powietrza. |
Inne parametry i wprowadzenie
a. Drzwi wejściowe są wyposażone w okna i nieprzezroczyste widoki, które mogą blokować czynności kontrolne.
b. Dołu kwadratowego pudełka zainstalowano urządzenie automatycznego zapłonu, a do góry - wewnętrzne urządzenie regulacyjne ciśnienia.
c. Źródło światła: lampa żarowa o napięciu 12 V, długość fali światła od 400 do 750 nm.
d. Akceptor: w przypadku fotokomórek krzemu przepuszczalność 0% jest przepuszczalna bez światła, a przepuszczalność 100% światła bez okluzji.
e. Układ spalinowy: składa się z zaworu regulacyjnego ciśnienia, filtra, przepływometra regulacyjnego zaworu i palnika.
f.Grzejnik: składa się z zapalnika i dysku alkoholowego i umieszczony w środku próbki.
Główna konfiguracja
| Płytka stacjonarna (włączając wyświetlacz) |
1 zestaw |
| Szablon nieprzezroczysty |
1 |
| Żarówka zapasowa |
2 |
| Instrukcje |
1 |
| Certyfikat |
1 |
| Zalibrowane soczewki |
2 |
| Drukarki |
1 |
| Oprogramowanie analityczne |
1 |
| Szczelina aktywności |
1 |
Jaka jest gęstość dymu w kablu?
Badanie gęstości dymu kablowego zgodnie z normą BSEN 61034 (wcześniej BS EN 50268) jest powszechnie znane jako badanie 3 metrów sześciennych.o pojemności nieprzekraczającej 10 W. ... Przez 40 minut kabły są spalane, podczas gdy wiązka białego światła przechodzi przez komorę.
