BS 8491 0 - 200 kPa Badany ognioodporności drutów i kabli

Parametry techniczne

1. oddzielna konstrukcja stanowiska badawczego gazu i układu obwodów oraz konsoli, bezpieczna i niezawodna;
2Standardowa ramka wsparcia próbki, metalowy pierścień i ramka wsparcia są dobrze uziemione;
3System gazowy składa się z zaworu obniżającego ciśnienie, miernika ciśnienia, przepływoomierza masy, mieszarki Venturi i palnika;
4Importowany zawór obniżający ciśnienie gazu zapewnia stabilne ciśnienie wyjściowe 0,1 MPa±3 Pa;
5. Importowany manometr ciśnienia, zapewniający wyświetlacz ciśnienia 0-200 kPa;
6. Importowany przepływozmiar masy, dokładność ± 1%, powtarzalność < 0,2%Rd.;
7. Importowany mikser venturi, stosunek mieszania jest regulowany;
8Standard zaleca amerykański palnik AGF, model: 1857B;
9. wyposażony w urządzenie kalibracyjne płomienia, wykorzystujące amerykańską termoaparę typu OMEGA 1,5 mm K, wynik kalibracji jest wyświetlany bezpośrednio na oprogramowaniu;
10Czas płomienia może być ustawiony i automatycznie wyłączany, bez ludzkiego nadzoru, za pomocą urządzenia zapłonowego;
11. napięcie transformatora jest regulowane, może dostosować się do napięcia roboczego różnych produktów i może zapewnić wystarczające napięcie badawcze w przypadku wycieku prądu badawczego;
12. Zapewnić 5 napięć testowych, transformatorów i bezpieczników w serii oraz zapewnić wyłączniki, aby chronić każdy obwód testowy;
13Obwód badawczy jest połączony szeregowo z żarówką, a alarm dźwiękowy i świetlny zapewniają intuicyjne instrukcje oceny;

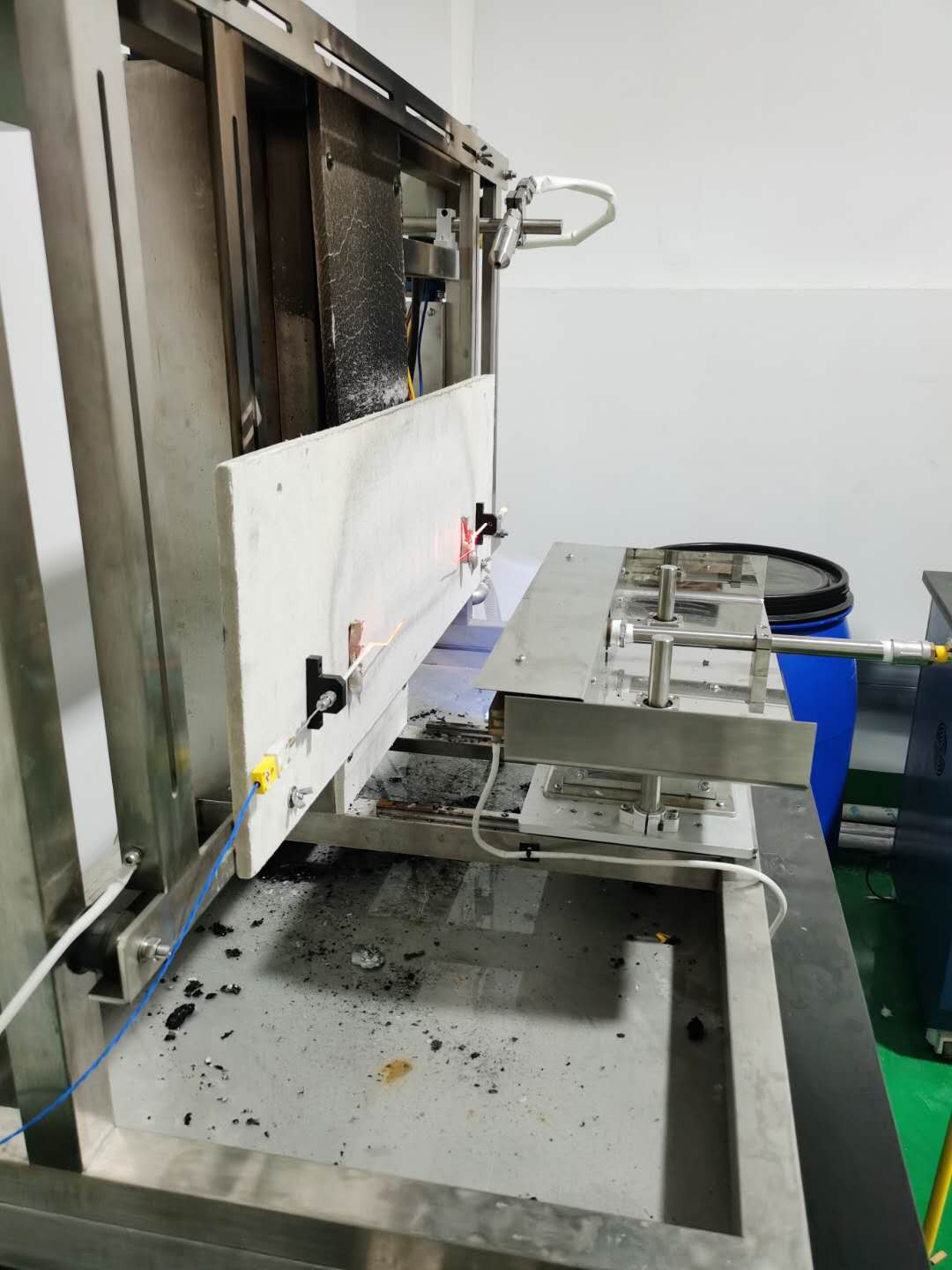

14Standardowo wymagane jest urządzenie rozpylające i urządzenie uderzające mechanicznie, a procedura badawcza jest sterowana automatycznie;
15Standardowo wymagane jest urządzenie rozpylające i urządzenie uderzające mechanicznie, a procedura badawcza jest sterowana automatycznie;
16. 15-calowy przemysłowy komputer dotykowy, łatwy w obsłudze i użyciu;
17Standardowe oprogramowanie operacyjne, z funkcjami takimi jak sterowanie testami, rejestracja danych, przetwarzanie danych i wydanie raportów.

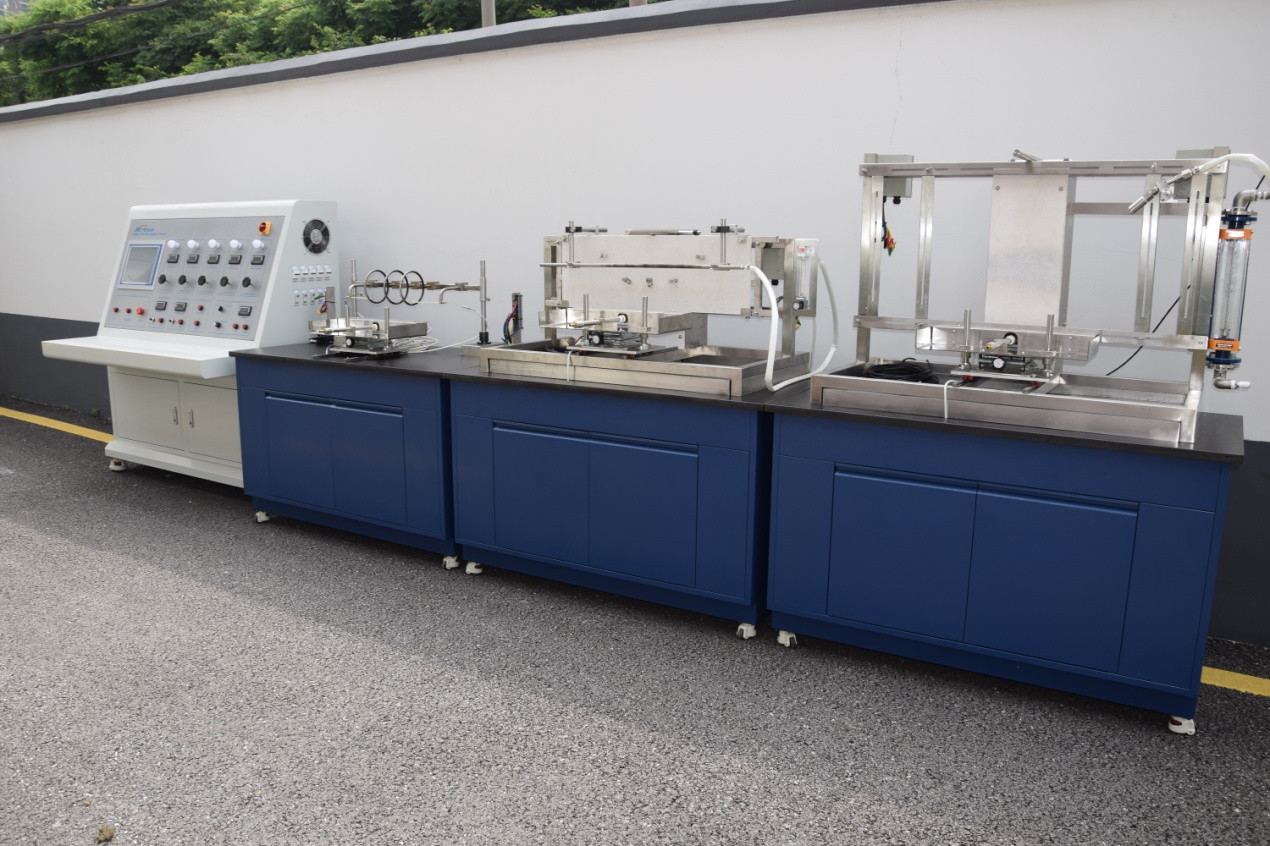

Moduł urządzeń głównych

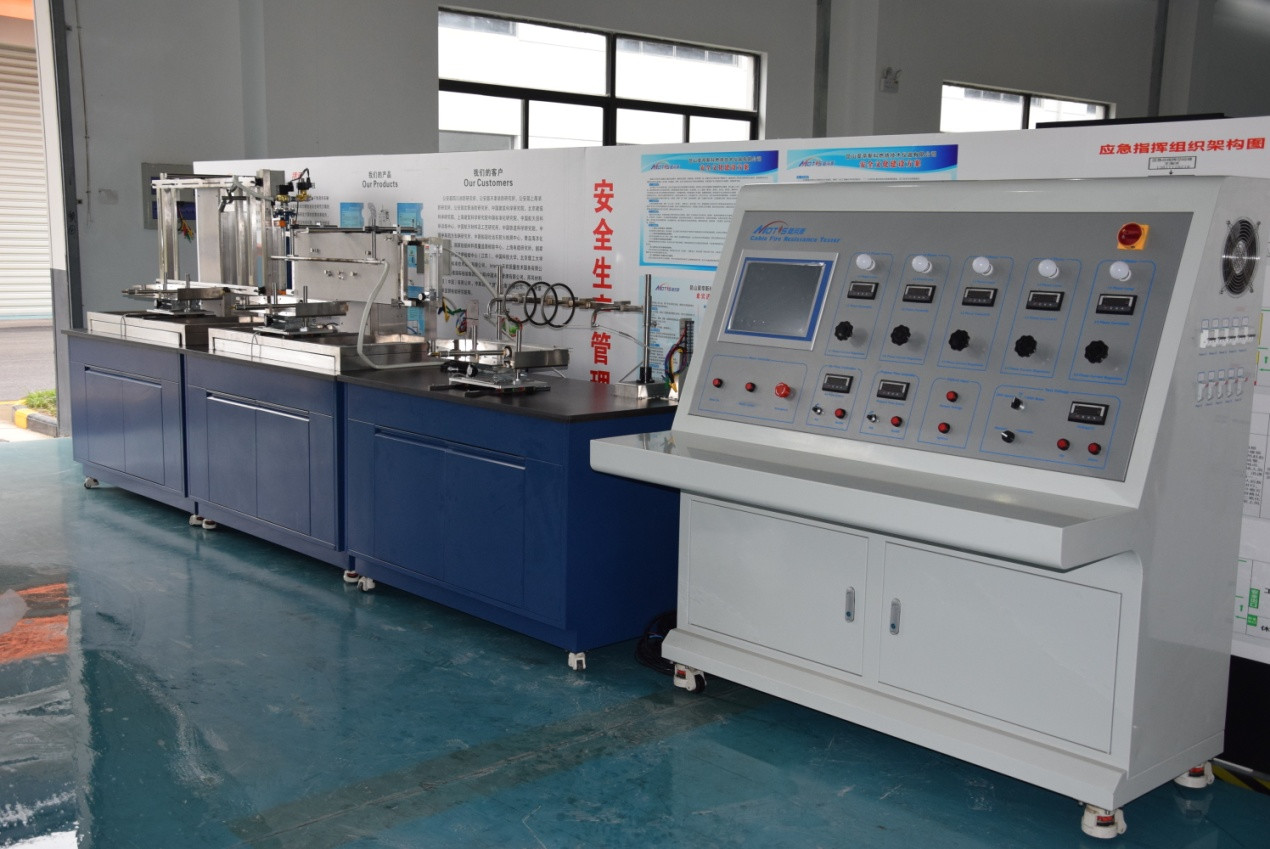

1Główna konsola, sterowanie elektryczne i zintegrowana szafa sterowania oprogramowaniem;
2. Do różnych metod badań do wyboru różnych trybów używa się ściennej skrzynki sterującej;
3. platformy badawczej odpornej na ogień do badań kabli typu N;

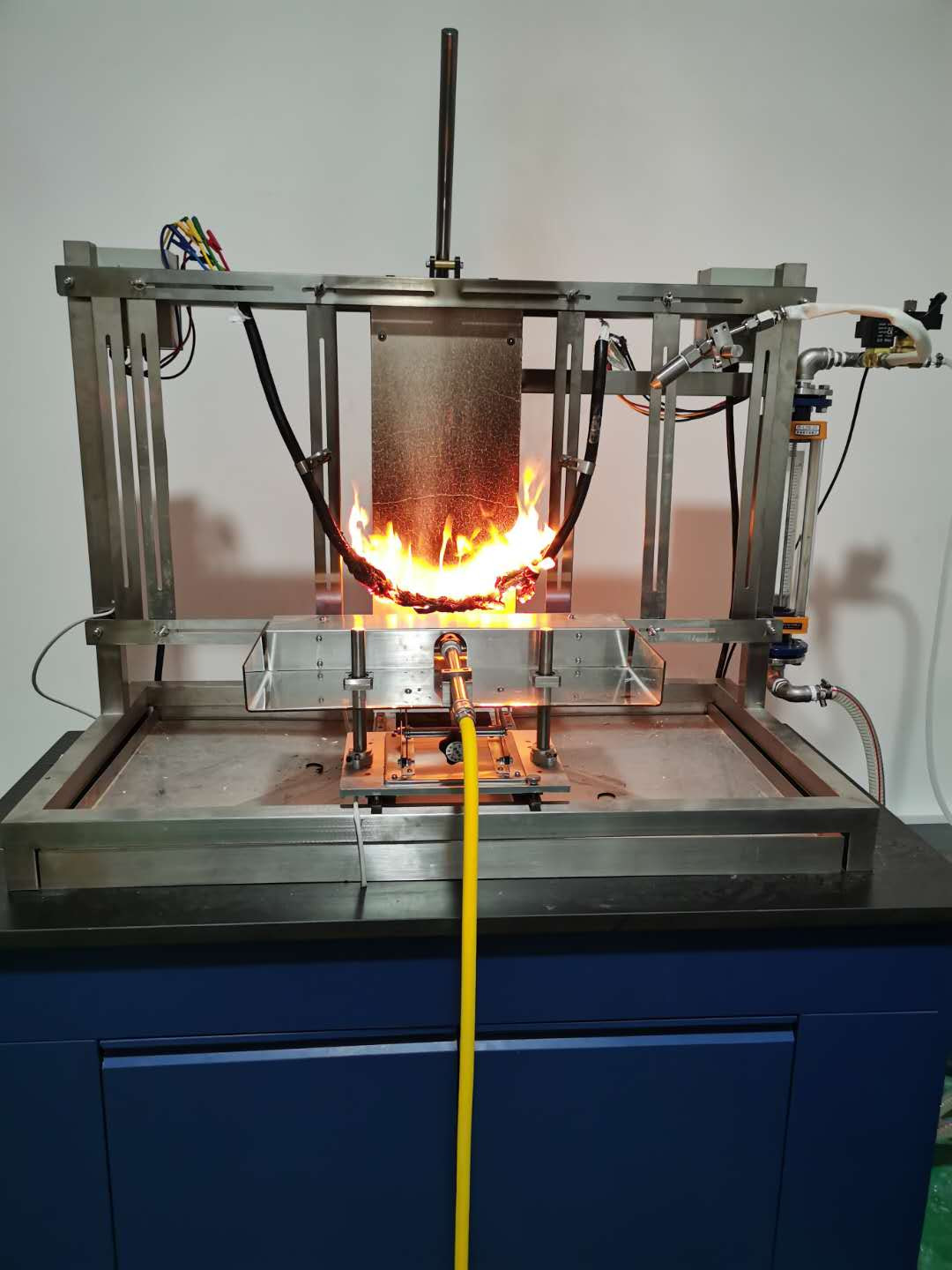

4. ognioodporna, zintegrowana platforma badawcza z natryskiem perkusyjnym do testowania kabli NJ;
5. Ognioodporna, zintegrowana platforma testowa dla kabli typu NS.

Co to jest kable ognioodporne?
Definicja kablu ognioodpornego lub oznaczonego jako ognioodporny to kabel, który będzie nadal działał w przypadku pożaru.Jest to powszechnie znane jako kabel z integrity obwodu (CI) i jest 2-godzinny ogień oceniany. Ten 2-godzinny kabl przeciwpożarowy jest przeznaczony do awaryjnych obwodów zasilania pomp pożarowych i awaryjnych generatorów.

Co to jest próbka ogniowa?

Badanie ogniowe może również oznaczać badanie ad hoc wykonywane w celu zebrania informacji w oder w celu zrozumienia określonego zagrożenia, takiego jak konstrukcja lub konfiguracja magazynowa.
