Podkreślić:
UL94 Komora badawcza łatwopalności
, ISO 6722 Komora badawcza łatwopalności
, Horyzontalna komora badawcza łatwopalności
Długość testowanych przewodów: 600 mm (24 cale): |
Przykładowy kąt mocowania: 45 stopni |
Spalanie gazu przy użyciu propanu o wysokiej czystości: |
Ciekły gaz z ropy naftowej |
Automatyczny zapłon: |
płomień wypala próbkę przez 15 sekund i wyłącza się automatycznie |
Gaz do spalania nie jest dostarczany z testerem: |
powinien być dostarczony przez klienta |
Spełnij standardy: |
UL94, ISO6722 |

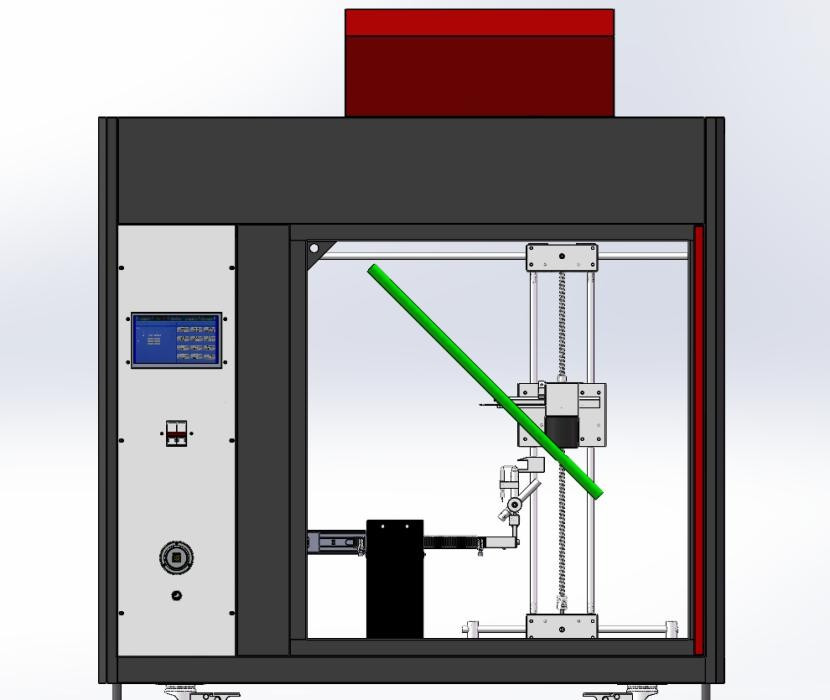

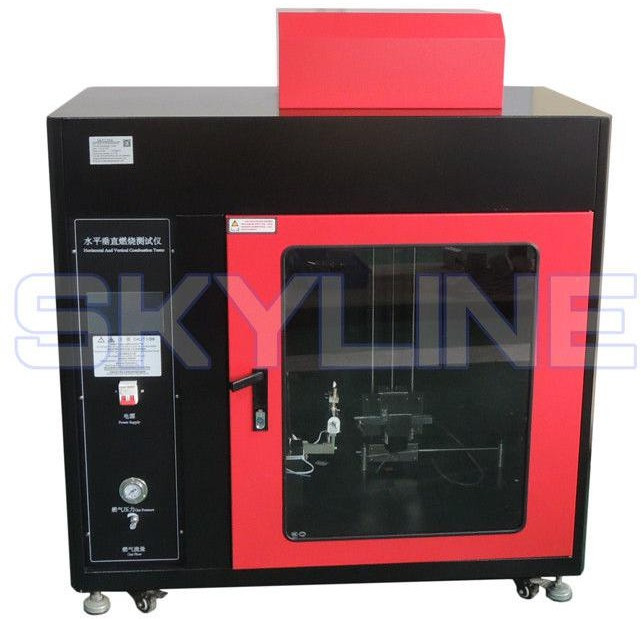

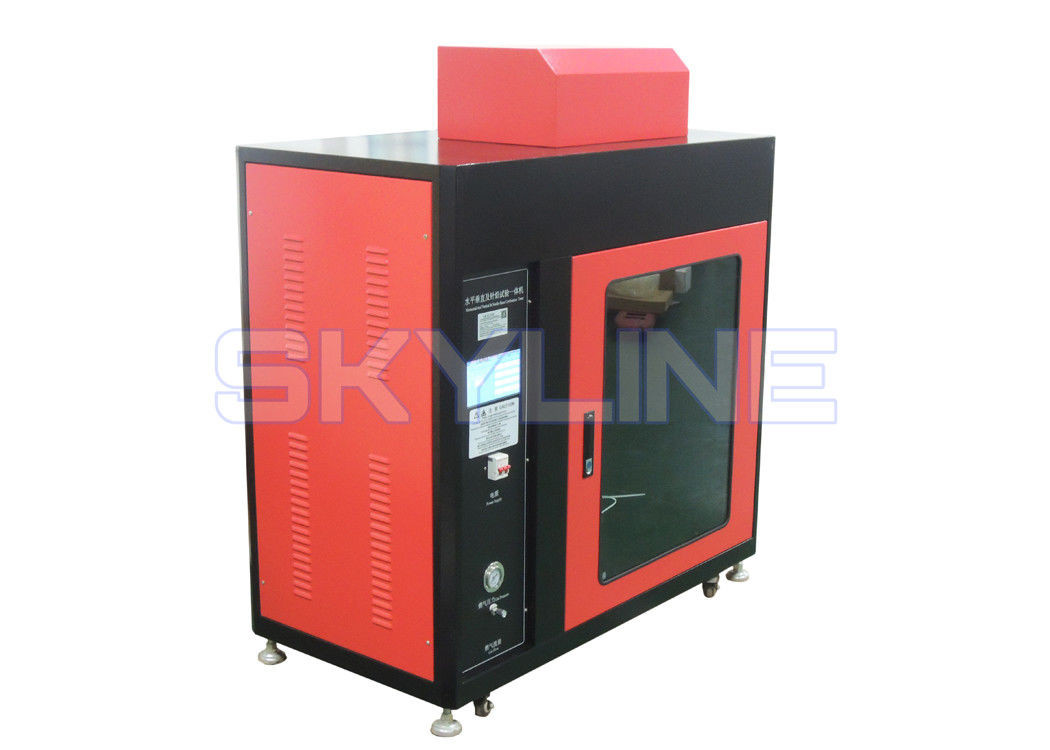

SL-S29 Horyzontalnie-wertikalnie Pożarność Tester
Produkt Wprowadzenie
Maszyna do badania płonności poziomej i pionowej
UL 94 komora płomienia.
Do badania łatwopalności materiałów z tworzyw sztucznych stosowanych w urządzeniach i urządzeniach elektrycznych użytkownika.Zawiera w pełni regulowalne wsparcie próbki i precyzyjne sterowanie przepływem gazu.
Ta komora badawcza przeznaczona jest głównie dla przewodników o średnicy większej niż 8 mm (powierzchnia przekroju większa niż 0,5 mm2) lub mniejszej niż 8 mm (powierzchnia przekroju mniejsza niż 0,05 mm).5 mm2) oceny łatwopalności pojedynczego drutu i kabla. Nadaje się do urządzeń oświetleniowych, urządzeń elektrycznych niskiego napięcia, urządzeń gospodarstwa domowego, narzędzi elektrycznych, silników elektrycznych, narzędzi elektrycznych, instrumentów elektronicznych, instrumentów elektrycznych,łączniki i akcesoria elektryczne, takie jak produkty elektryczne i elektroniczne oraz komponenty badań, wydział kontroli produkcji i jakości.
Standardy badań
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94:Próby łatwopalności materiałów z tworzyw sztucznych dla części urządzeń i urządzeń UL94HB:Próba spalania poziomego
V-0,1,2: 20 mm Werykacja spalania pionowego
94-5VA,B: 500W(125mm) Badanie pionowego spalania 94VTM-0,1,2: Badanie spalania pionowego cienkiego materiału
94HBF,94HF-1,2: Badanie materiału piankowego o poziomym spalanie
IEC 60695-11-10:Badanie zagrożenia pożarowego - Część 11-10: Badanie płomieni - Metody badań płomieni poziomych i pionowych 50 W
IEC 60695-11-20: Badanie zagrożenia pożarowego - Część 11-20: Badanie płomieni - Metody badań płomieni 500 W
IEC 60695-11-4:Próby zagrożenia pożarowego - Część 11-4:Próby płomieni - płomienie 50 Watt - Aparatura i metoda badań konformacyjnych
IEC 60695-11-3:Próby zagrożenia pożarowego - Część 11-3:Próby płomieni - płomienie o mocy 500 W - Aparatura i metoda badania konformacji
ISO 6722
Parametry techniczne
| Rodzaje |
500W ((klasa 5V)) |
50W ((HB/klasa V) |
| Wykorzystanie płomienia |
500 W ((próbę spalania dla klasyfikacji V-0, V-1, V-2) |
50W ((próbę spalania dla klasyfikacji V-0, V-1, V-2) |
| Rurka do palenia |
Średnica wewnętrzna: Φ 9,5 mm±0,3 mm |
Średnica wewnętrzna: Φ 9,5 mm±0,3 mm, |
| kąt spalania |
0°, 20°, 45° |
0°, 20°, 45° |
| Termocouple |
Typ K (Ni/Cr - Ni/Al) |
Typ K (Ni/Cr - Ni/Al) |
| Wielkość termopary |
00,5 mm |
00,5 mm |
| Standardowy blok miedziany |
9 mm±0,01 mm, masa: 10 g±0,05 g przed wierceniem. |
50,5 mm±0,01 mm, waga: 76 g±0,01 g przed wierceniem. |
| Czas na wzrost temperatury |
od 100°C±5°C do 700°C±3°C;
54s±2s (przedustawione)
|
od 100°C±5°C do 700°C±3°C;
44s±2s (przed ustawieniem)
|
| Przepływ gazu |
965±32 ml/min |
105±10 ml/min |
| Zaopatrzenie w gaz |
metanu,min.98% czystości |
metanu,min.98% czystości |
| Kolumna wodna |
125 m±5 mm |
‹10 mm |
| Czas testowania |
54±2s |
44±2s |
| Wskaźnik wysokości płomienia |
40 ± 1 mm |
20 ± 1 mm |
| Objętość komory |
> 0,5 m3, czarny wnętrze |
> 0,5 m3, czarny wnętrze |
| Zgodność ze standardem |
Zmiany w przepływie |
Wymagania w zakresie bezpieczeństwa |
| Gazy do spalania przy użyciu gazu propanowego o wysokiej czystości |
gaz ropopochodny skroplony |
| Długość testowanych przewodów: 600 mm (~ 24 cali) |
Kąt zaciskania próbki: 45 stopni |
| Palnik bunsen ma 13 mm otworu wejściowego i 10 mm (3/8 cala) średnicy nominalnej, rozpylania rury ognia zewnętrznej średnicy płomienia jest 100 mm (4 cali) |
Wnętrze płomienia wynosi 50 mm, temperatura płomienia wynosi co najmniej 900°C. |
| Płomień palnika Bunsen powinien być umieszczony na dnie próbki i prostopadły do osi próbki |
Szczyt wewnętrznego płomienia powinien znajdować się w środku próbki |
| Automatyczne zapalenie |
Ogień spalić próbkę kontynuować 15 sekund i wyłączyć automatycznie |
| Po spaleniu 15 sekund |
będzie czas dalszego spalania, zakończyć czas dalszego spalania, aż do dalszego spalania zmiażdżyć i wyłączyć przycisk stop |
|
Gaz palący nie jest dostarczany z testownikiem
|
powinien być dostarczony przez klienta |
Cechy
Badanie pionowego spalania pojedynczego kabla jest ustawione w zależności od rozmiaru Bunsen (palnik Bunsen) i specyficznego źródła gazu (Bing Wan),zgodnie z określoną wysokością płomienia i pewnym zastosowaniem kąta płomienia na pionowym stanie próbki zastosowania do badania czasu zapłonu, zapłonu, czasu spalania i spalania w celu oceny jego długości, łatwopalności i zagrożenia pożarowego.
