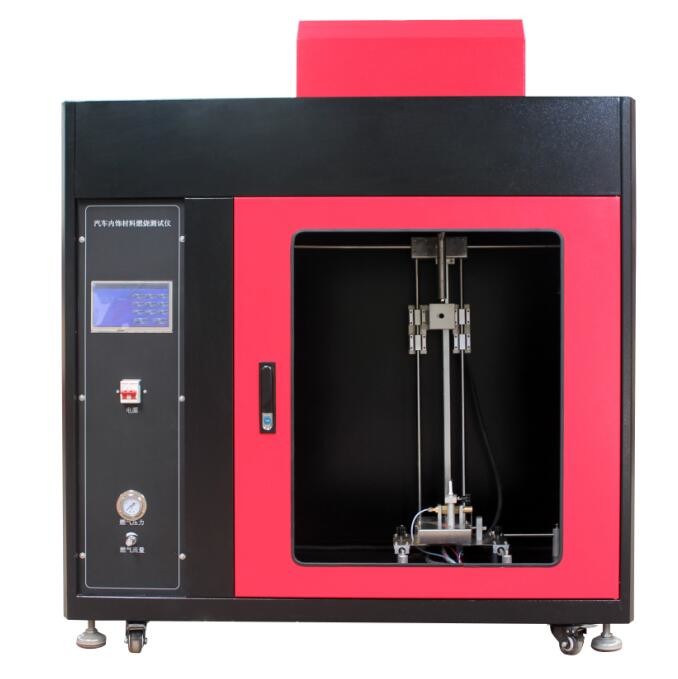

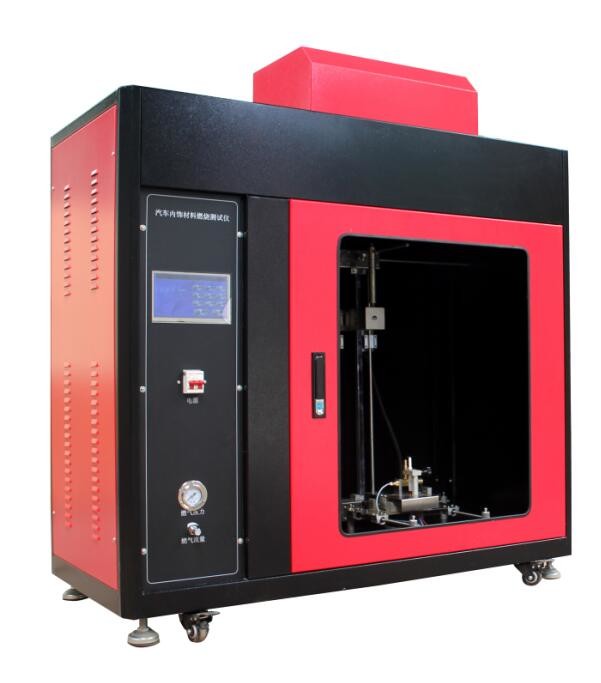

Weryfikator spalania pionowego wnętrza pojazdów

Weryfikator spalania pionowego wnętrza pojazdów

Wprowadzenie produktu

Zgodnie z normą GB32086-2015 “Wymogi techniczne i metody badań w zakresie właściwości pionowego spalania niektórych rodzajów materiałów wnętrza samochodów”,w pełni spełnia wymagania techniczne określone w krajowej normie GB32086, ma zastosowanie do zasłon do wnętrz pojazdów typu M3 przewożących więcej niż 22 pasażerów. żaluzje i inne materiały zawieszenia wewnętrznego,nie ma zastosowania do autobusów miejskich z pasażerami stojącymi.

Parametry techniczne

1. PLC + sterowanie ekranem dotykowym;
2. Palnik Bunsen zapala się automatycznie, płomień można ustawić dowolnie;
3. czas rejestracji T1/T2/T3 9999S;
4. Minimalna rozdzielczość zegara: 0,1 s;
5. czas zastosowania płomienia może być ustawiony z góry (automatyczne czasowanie); zakres sterowania: 0,1 s-999,9 s; dokładność czasowania 0,1 s, po osiągnięciu ustawionego czasu spalania palnik Bunsen (palnik) automatycznie wraca;
6. Przednia strona posiadacza próbki jest skierowana w stronę okna obserwacyjnego urządzenia w celu ułatwienia obserwacji i spalania próbki;
7. Wypalniacz: (z zewnętrznego pudełka do elektrostatycznego opryskiwania płyt walcowanych na zimno);
8. palnik Bunsen (palnik) automatycznie nachyla się o 45°;
9. Wysokość płomienia: 10-100 mm ustawialne ciągle;
10. Zasilanie: 220VAC-15%220VAC+10% 500W (jednofazowy trójprzewodowy system)
11. Wymiary zacisków próbkowych: Wysokość ramy wynosi 560 mm i składa się z dwóch równoległych prętów oddzielonych o 150 mm. Na pręcie znajduje się stała igła trzymająca próbkę.Przedział igły nieprzerwanej nie przekracza 2 mm, a długość nie mniejsza niż 27 mm.W celu mocowania próbki na stałej igle i w pewnej odległości od ramy, w pobliżu stałej igły należy zainstalować kolumnę pozycjonowania o średnicy 2 mm i wysokości co najmniej 20 mm.
12. Płytka ciśnieniowaPłytka ciśnieniowa w kształcie U powinna być płaska i sztywna, wykonana z odpowiedniego materiału, wielkości uchwytu próbki,i grubość 1Płytka ciśnieniowa w kształcie U powinna być płaska i sztywna, wykonana z odpowiedniego materiału, wielkości uchwytu próbki i grubości 1,0 mm ± 0,1 mm.
13. Lampa gazowa: Lampa gazowa znajduje się poniżej próbki, w płaszczyźnie przechodzącej przez pionową linię środkową próbki i powierzchnię próbki.tworząc kąt 30° z płaszczyzną, w której znajduje się próbka. Badanie wykonuje się na górnej części lampy gazowej. Dolna krawędź próbki wynosi 20 mm. Kiedy lampa gazowa jest umieszczona pionowo, lampa gazowa zapala się i wysokość płomienia jest ustawiona na 40 mm±2 mm,która jest odległością między ustem dyszy lampy gazowej a końcem płomieniaWewnętrzna średnica dyszy gazowej wynosi 0,18+0,03 0
14. Gaz stosowany w lampach gazowych: gaz propanowy przemysłowy, gaz butanowy lub skroplony gaz naftowy (dostarczany przez klienta)
15. Oświetlenie: Światło reflektorów LED 20W × 2

16Parametry dotyczące ekranu dotykowego

1. Rozmiar: 7 cali Efektywny rozmiar wyświetlacza Długość 15,4 cm Szerokość 8,59 cm
2. Rozdzielczość: 800*480
3. Interfejs komunikacyjny RS232, 3.3V CMOS lub TTL, tryb portów seryjnych
4. Pojemność pamięci masowej: 1G
5. Użyj czystego sprzętu FPGA sterownika wyświetlacz, "zero" czasu uruchomienia, moc do uruchomienia
6. Wykorzystując architekturę M3+ FPGA, M3 odpowiada za analizę instrukcji, FPGA koncentruje się na wyświetleniu TFT, prędkość i niezawodność prowadzą ten sam program
7. Główny sterownik przyjmuje procesor o niskim zużyciu energii i automatycznie wchodzi w tryb oszczędności energii
