5% dokładność kalorymetr średniej skali ASTM E1623

Kalorymetr średniej skali ASTM E1623

1.Wprowadzenie produktu

Kalorymetr średniej skali,używany do pomiaru właściwości spalania próbek poddanych ekspozycji pionowej na określone źródło promieniowania

2Parametry techniczne

• 2.1 Urządzenie obejmuje płytkę promieniowania, uchwyt do montażu próbki, system zbierania gazów spalin i zbierania gazów próbkowych, system analizy gazu i przetwarzania danych oraz system dostaw gazu;
• 2.2 Podstawę do mocowania paneli promieniowania spaja rurka kwadratowa o wymiarach 50*50 mm, a powierzchnia pokryta jest czarną powłoką, która może skutecznie zwiększyć żywotność.Rurka kwadratowa może być schłodzona wodą chłodzącą, aby zapobiec deformacji termicznej;
• 2.3 Płytka promieniowania składa się z płyty ceramicznej odpornej na wysokie temperatury, a jej powierzchnia może tworzyć źródło promieniowania podczerwonego wolnego od ognia, a jego intensywność nie jest mniejsza niż 50 kW/m2;
• 2.4 wielkość pojedynczego dysku ceramicznego wynosi 95*158 mm, 4 kawałki tworzą moduł, a łącznie 27 modułów tworzą źródło promieniowania o wielkości 1524*1330 mm;

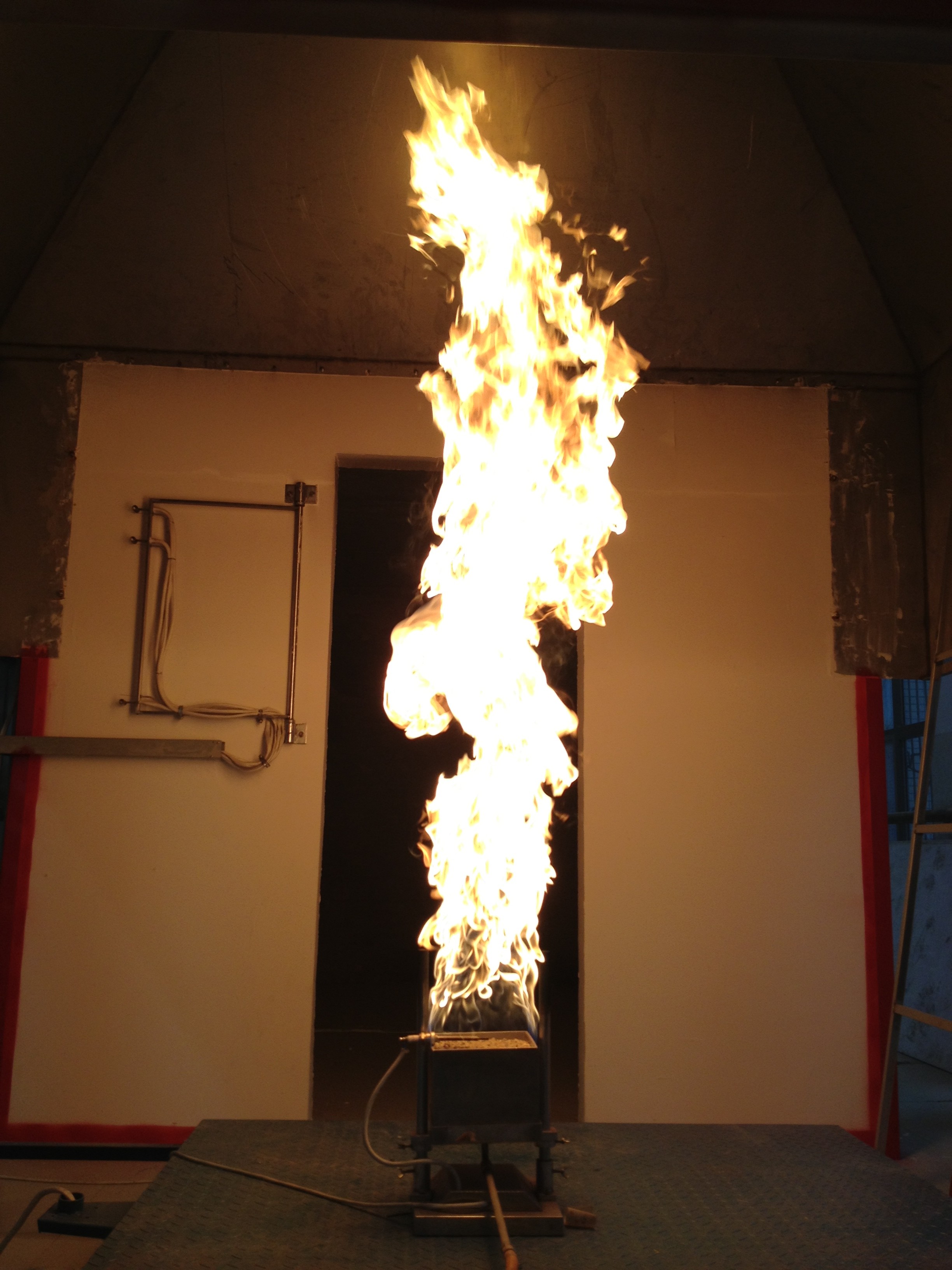

• 2.5 wyposażone w palnik pilotażowy, który zapala się za pomocą elektrycznego urządzenia zapalnego ze świecą;
• 2.6 Każdy z trzech modułów jest indywidualnie wyposażony w urządzenie dmuchawe, urządzenie sterujące gazem ziemnym i mieszarkę Venturi;
• 2.7 Uchwyt do mocowania próbki jest spawany ze stali węglowej, która może wytrzymać wysokie temperatury i stabilnie podtrzymać próbki o grubości do 152 mm;
• 2.8 Przyczepka do montażu próbki jest zainstalowana na wózku, a próbkę badawczą można szybko ustawić i usunąć za pomocą szyny na ziemi;
• 2.9 wyposażone w urządzenie ważące, o dokładności do 1 g;
• 2.10 wyposażone w osłonę ochronną chłodzoną wodą, aby przed ekspozycją na promieniowanie ochronić próbkę przed temperaturą powierzchni mniejszą niż 100 °C,i może być odprowadzona od ochronnej osłony chłodzonej wodą w ciągu 2 sekund za pomocą urządzenia pneumatycznego;
• 2.11 wyposażone w pirometr do pomiaru temperatury powierzchni płyty promieniowania, z dokładnością do 1°C;
• 2.12 zapalnik elektryczny z przewodu grzewczego, zamontowany na dole i na górze próbki, używany do zapalenia próbki badanej;
• 2.13 Schmidt-Boelter, wodnochłodzony przepływozmiar ciepła, zakres pomiarowy 0-50kw/m2, dokładność ± 3%;
• 2.14 Panel kalibracyjny przepływu ciepła, wykonany z płyty pokrywy kwasu krzemowego o masie 740 kg/m3, wielkości 1000*1000*12,7 mm, 5x5 w sumie 25 otworów kalibracyjnych rozmieszczonych na powierzchni, stosowany do kalibracji ciepła promieniowania;

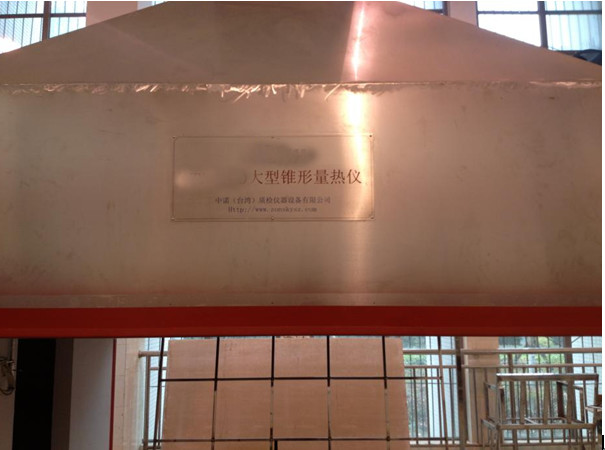

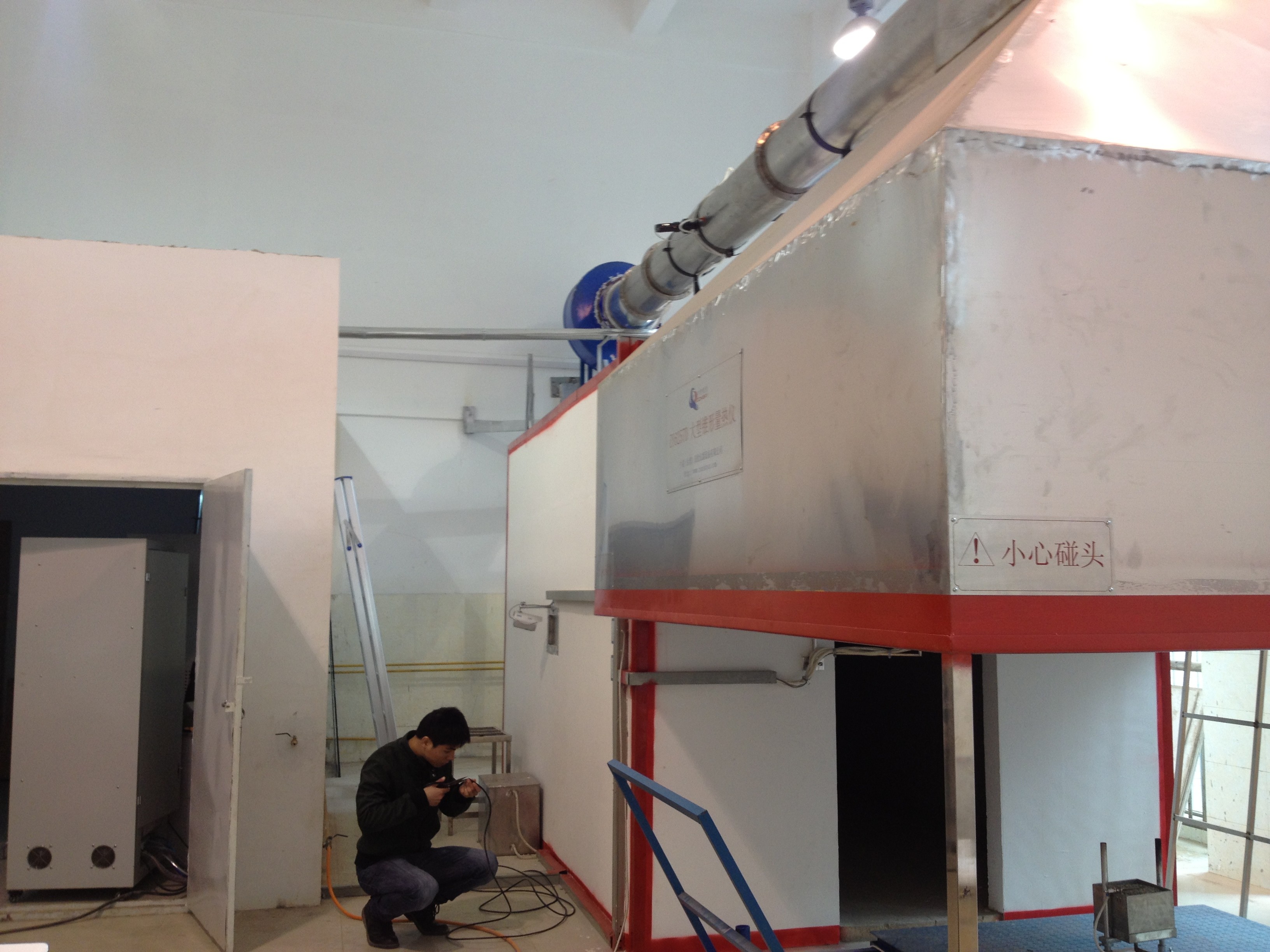

• 2.15 Stożkowy zbiornik spalin jest zainstalowany bezpośrednio nad stołem ważącym i próbką.Górna część stożkowego kolektoru spalin ma kwadrat 900mm*900mm*900mm. *W górnym kwadratzie umieszczono stalową płytę o wymiarze 900 mm w celu utworzenia homikseru gazu spalin;
• 2.16 Najkrótsza długość rur wydechowych ze stali nierdzewnej wynosi co najmniej 5000 mm, średnica 400 mm, a oba końce są wyposażone w urządzenia do mieszania spalin;
• 2.17 Układ wydechowy dymu ma wystarczającą pojemność do zbierania całego gazu spalin wytwarzanego w badaniu spalania, objętość spalin wentylatora jest ustawiona ciągle,a pojemność spalin dymnych nie jest mniejsza niż 8000m3/h;
• 2.18 wentylator wydechowy jest wentylatorem odśrodkowym, zbiornik wewnętrzny wykonany jest ze stali nierdzewnej, temperatura nie jest mniejsza niż 300 stopni, a wentylator przekształcający częstotliwość jest używany do regulacji prędkości;
• 2.19 Zapłon palnika piaskownicy stosuje metodę zapłonu powierzchniowego i nie wykorzystuje zapłonu iskry ani innych metod zapłonu o niskim wskaźniku skuteczności zapłonu.
• 2.20 Importowany sterownik przepływu masy o zasięgu 0 g/s-7 g/s, dokładność odczytu nie mniejsza niż 1,5%, a maksymalna moc wyjściowa 300 kW;
• 2.21 Rura o długości 500 mm posiada trzy wbudowane termopary, a pozycja montażu termoparów znajduje się co najmniej 400 mm od kolektora;
• 2.22 Rurociąg o długości 2155 mm znajdujący się na obszarze kompleksowego pomiaru wyposażony jest w sondę ciśnieniową, trzy termopary i urządzenie do pobierania próbek gazu;
• 2.23 Układ pobierania próbek gazów spalinowych, składający się z filtrów sadzy, pułapek chłodniczych, kolumn suszenia, pomp i regulatorów płynów odpadowych,powinny być w stanie zapewnić skuteczne pobieranie próbek gazów spalinowych i usuwanie płynu odpadowego;
• 2.24 Importowana pompa membranowa, przepływ: 33 l/min, próżnia: 700 mmHg, ciśnienie: 2,5 bara;
• 2.25 Głowa filtra amerykańskiego filtra sadzy PARKER jest wykonana z stałego PTFE, z wewnętrznym materiałem filtracyjnym PTFE o pojemności 0,5 μm;
• 2.26 Głowa filtra filtra wilgoci jest wykonana z stałego PTFE, a płyn z dna może być odprowadzany przez pułapkę;
• 2.27 Kondensator typu kompresora, moc chłodzenia 320 KJ/h, stabilność punktu rosy 0,1 stopnia, zmiana statyczna punktu rosy 0,1 K, stopień ochrony IP20;
• 2.28 Importowany miernik obrotowy o zasięgu 0-1 l/min.
• 2.29 trzy termopary OMEGA, z których wszystkie są termoparami typu K o średnicy 0,5 mm. Kontakty powinny znajdować się na okrągłym łuku o promieniu (87±5) mm od osi,z kątem włączonym 120 °;
• 2.30 Dwa zestawy dwukierunkowych sond są podłączone do importowanych czujników ciśnienia o zakresie co najmniej (0-100) Pa i dokładności ±2Pa.Czas reakcji 90% wyjścia czujnika ciśnienia wynosi maksymalnie 1 s;
• 2.31 Sonda do pobierania próbek gazu jest podłączona do regulatora gazu oraz analizatora gazu wpuszczającego O2 i CO2. Dokładność analizatora tlenu wynosi 0,02%, a czas reakcji nie przekracza 12 sekund;
• 2.32 Importowany analizator tlenu powinien być typu paramagnetycznego i może mierzyć co najmniej 16%-21% ((V/V) 02. Czas reakcji analizatora tlenu nie powinien przekraczać 12 s. W ciągu 30 min,przepływ i hałas analizatora Nie więcej niż 100×10-6Wyjście analizatora do systemu pozyskiwania danych powinno mieć maksymalną rozdzielczość 100×10-6;
• 2.33 Importowany analizator dwutlenku węgla powinien być typu IR i może mierzyć CO2 w stężeniu co najmniej 0%-10%, a liniowość analizatora powinna wynosić co najmniej 1% pełnej skali.Czas reakcji analizatora nie powinien przekraczać 12 s.Wyjście analizatora do systemu pozyskiwania danych powinno mieć maksymalną rozdzielczość 100×10-6;
• 2.34 Układ tłumienia światła optycznego to typ światła żarówki, który jest zainstalowany na bocznej rurze rury wydechowej z elastycznym złączem i zawiera następujące urządzenia:
• 2.35 Lampa jest lampą żarówką i jest stosowana w temperaturze koloru (2900±100) K. Zasilanie jest stabilnym prądem stałym, a zakres wahań prądu wynosi ±0.5% (w tym temperatura, krótkoterminowej i długoterminowej stabilności);
• 2.36 System soczewek, stosowany do koncentracji światła w równoległą wiązkę o średnicy co najmniej 20 mm.Otwór emitujący światło fotoceluły powinien znajdować się w centralnym punkcie soczewki przed nią, a jego średnica (d) powinna zależeć od odległości ogniskowej (f) soczewki, tak aby d/f była mniejsza niż 0.04;
• 2.37 Detektor i importowana sonda fotodiody krzemowej, pomieszczenie detekcji fotoelektrycznej ma 0,1% stabilność liniową, zakres pomiarów 10 bitów,Odpowiedzialność dystrybucji widmowej fotodiody krzemowej jest zgodna z CIE (krywa oświetlenia), standardowa funkcja V ((γ) może osiągnąć dokładność co najmniej ± 5%;
• 2.38 Czas reakcji 90% układu tłumienia optycznego nie powinien przekraczać 3 s;
• 2.39 system pozyskiwania danych (używany do automatycznego rejestrowania danych), dla O2 i CO2 dokładność wynosi co najmniej 100×10-6 (0,01%), dla pomiaru temperatury dokładność wynosi 0,5°C,dla wszystkich innych instrumentów, wartość wyjściowa instrumentu w pełnej skali wynosi 0,1% w czasie 0,1S. Przyjąć moduł przejęcia Taiwan Advantech;
• 2.40 System pozyskiwania danych rejestruje i przechowuje następujące odpowiednie wartości co najmniej co 3 s:
• Czas, s;
• Przepływ masy gazu propanowego przechodzącego przez palnik, mg/s;
• Różnica ciśnienia sondy dwukierunkowej, Pa;
• stężenie O2 (tlenek w V/powietrze w V) w %;
• stężenie CO2 (w V dwutlenku węgla/w V powietrza) w %;
• Wartość temperatury w trzech punktach całego obszaru pomiarowego, K.
• 2.41 Standardowe oprogramowanie do badań, w tym różne kalibracje czujników, kalibracje systemów i interfejs oprogramowania do instrukcji technicznych.
• Na czym polegają kalorometry?
• Kalorometry są używane dopomiar objętości i ciepła wytworzonego w określonym czasiePrzepływ przechodzi przez zbiornik częściowo wypełniony wodą, której pojemność cieplna i waga są znane przed rozpoczęciem eksperymentu.
