| 1.1System sterowania przepływem spalin |
| Wskaźnik |
Ja...Wymóg |
Wskaźniki techniczne i parametry |
| 1.1 |
Gotowy do oddychania |

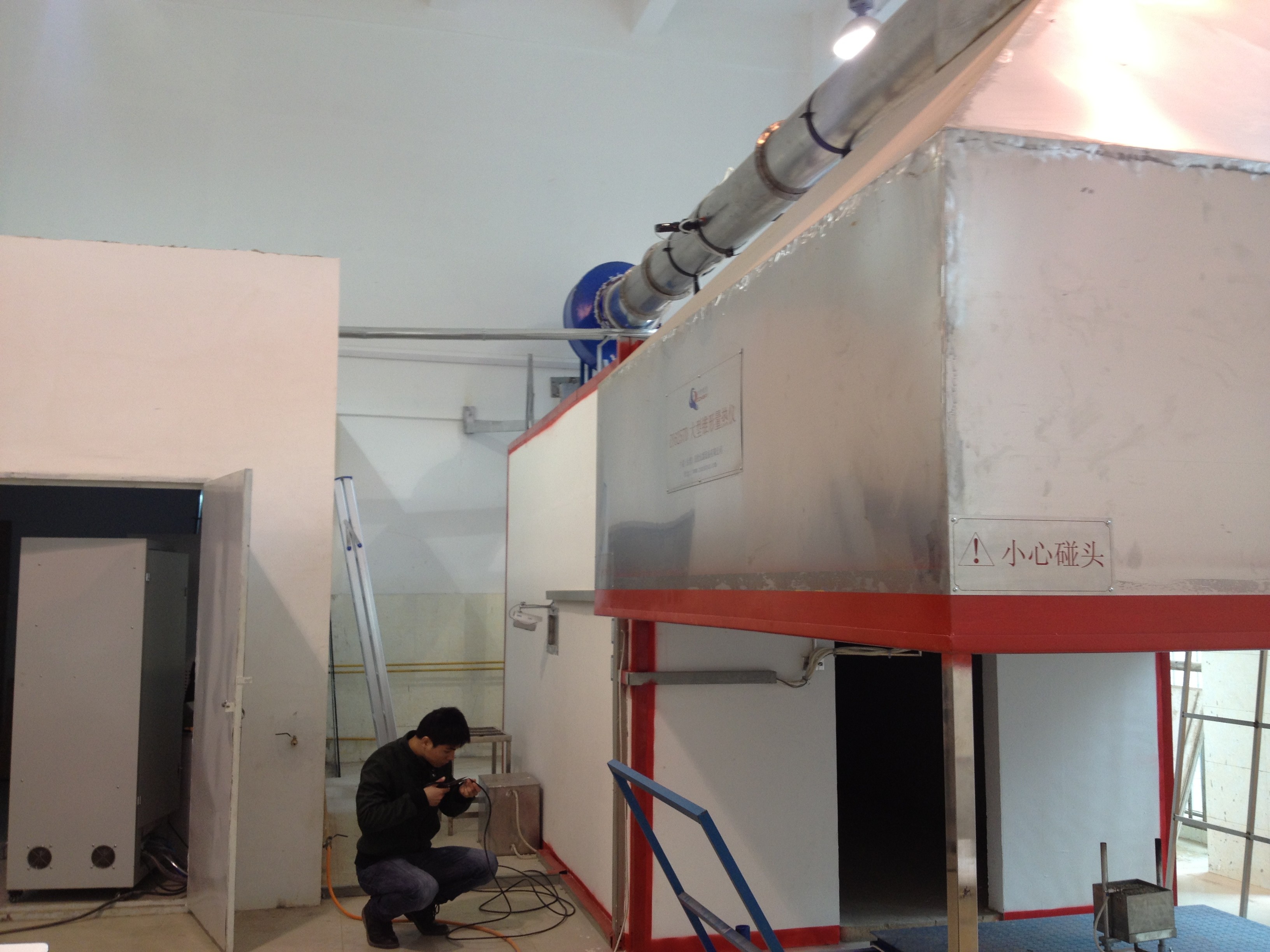

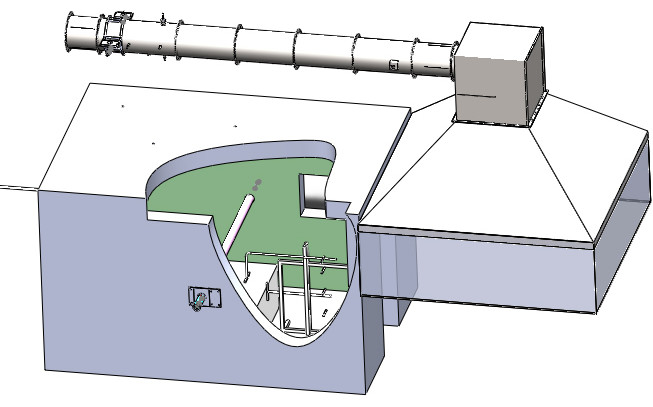

Instalacja bezpośrednio nad otworem komory badawczej spalania, 1,8~2,0 m nad ziemią, wielkość dolnej części wynosi 2440*2440 mm, wysokość 1000 mm, a materiał jest SS304; |
| 1.2 |
Homikser gazu spalinowego |
Instalacja i stożkowy kapelusz zbierający dym bezpośrednio nad nim, rozmiar 900*900*900mm, w środku zainstalowane są dwie płyty ze stali nierdzewnej 900*500,a jedna strona jest otwarta otworem φ400 do podłączenia do rury, materiał jest SS304; |
| 1.3 |
Rury wydechowe |
φ wynosi 400 mm, długość 5000 mm, składa się z kilku sekcji, połączonych płaszczem i wysokotemperaturowym pierścieniem uszczelniającym, obydwa końce są zainstalowane z urządzeniem mieszania spalin, materiał jest SS304; |
| 1.4 |
Wentylator wydechowy |
Centrifugalny wentylator wydechowy, zbiornik wewnętrzny wykonany jest ze stali nierdzewnej, może wytrzymać wysoką temperaturę spalin nie mniejszą niż 300°C, a objętość powietrza jest ustawiona bez kroków przez przekształcacz częstotliwości; |
| System wydechowy dymu jest wystarczający dla całego dymu wytwarzanego podczas badania spalania telefonu komórkowego, a pojemność wydechowa dymu nie jest mniejsza niż 8000 m3/h; |
| 2.2. Kompleksowa sekcja pomiarowa |
| 2.1 |
Rozszerzona sekcja pomiarów |
Przecinek rury ze stali nierdzewnej o długości 2155 mm i średnicy 400 mm, wykonany z SS304, wyposażony w czujniki ciśnienia, temperatury, ścieżki światła, pobierania próbek i inne; |
| 2.2 |
Urządzenie czujnika ciśnienia |
Dwukierunkowa sonda, wykonana ze stali nierdzewnej, zainstalowana w środku rurociągu,przednie i tylne komory są podłączone do czujnika różnicy ciśnienia przez rurę z PTFE w celu wykrycia różnicy ciśnienia w rurociągu; |
| czujnik ciśnienia różniczkowego jest zainstalowany na uchwytzie kompleksowej sekcji pomiarowej, aby zapewnić, że odczyt ciśnienia różniczkowego ma krótkie opóźnienie i brak strat,a czas reakcji T90 wynosi mniej niż 3 sekundy |
| czujnik ciśnienia, zakres 0-2000 Pa, dokładność ±5 Pa; |
| 2.3 |
Urządzenie do wykrywania temperatury |
Przyjąć amerykańską termoparę Omega o średnicy 0,5 mm, termoparę o osłoniętej izolacji typu K spełniającą wymagania IEC; |
| zakres 0-1000°C, dokładność 0,1°C; |
| 2.4 |
Urządzenie do pomiaru ścieżki optycznej |
System tłumienia optycznego to typ światła żarowego |
| 2.5 |
Urządzenie do pobierania próbek gazu |
Lampa jest lampą żarową i jest stosowana w temperaturze koloru (2900±100) K. Zasilanie jest stabilnym prądem stałym |
| 3.Gaz i jego układ sterowania |
| 3.1 |
Górnik |
Detektor i importowana sonda fotodiody krzemowej |
| System tłumienia optycznego to typ światła żarowego |
| Lampa jest lampą żarową i jest stosowana w temperaturze koloru (2900±100) K. Zasilanie jest stabilnym prądem stałym |
| 3.2 |
Urządzenie zapłonu |
System soczewek służy do skondensowania światła w równoległą wiązkę o średnicy co najmniej 20 mm.Otwór emitujący światło fotoceluły powinien znajdować się w centralnym punkcie soczewki przed nią |
| Detektor i importowana sonda fotodiody krzemowej |
| System tłumienia optycznego to typ światła żarowego |
| 3.3 |
Regulacja przepływu gazu w głowicy spalania |
Lampa jest lampą żarową i jest stosowana w temperaturze koloru (2900±100) K. Zasilanie jest stabilnym prądem stałym |
| System soczewek służy do skondensowania światła w równoległą wiązkę o średnicy co najmniej 20 mm.Otwór emitujący światło fotoceluły powinien znajdować się w centralnym punkcie soczewki przed nią |
| Detektor i importowana sonda fotodiody krzemowej |
| 3.4 |

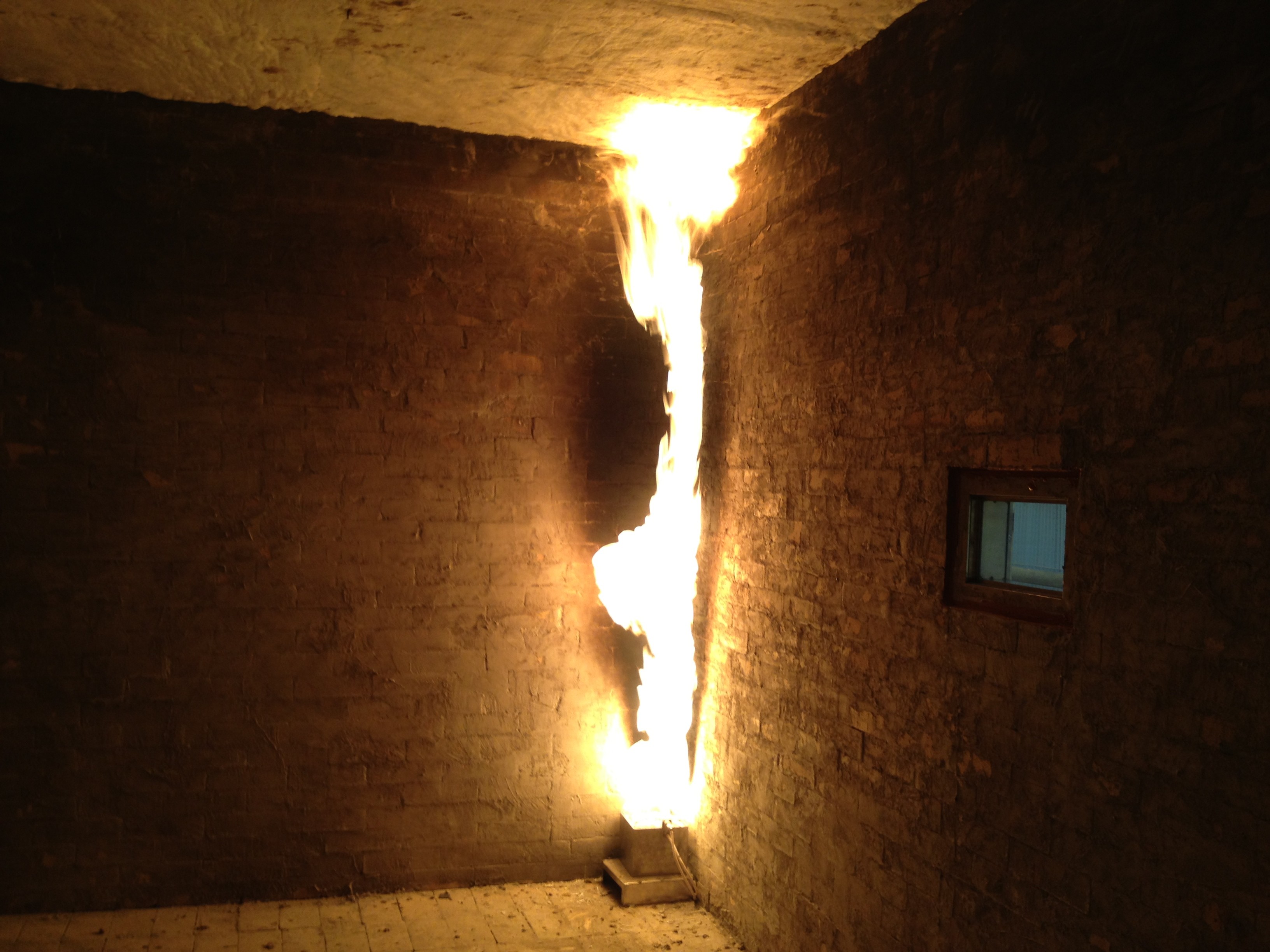

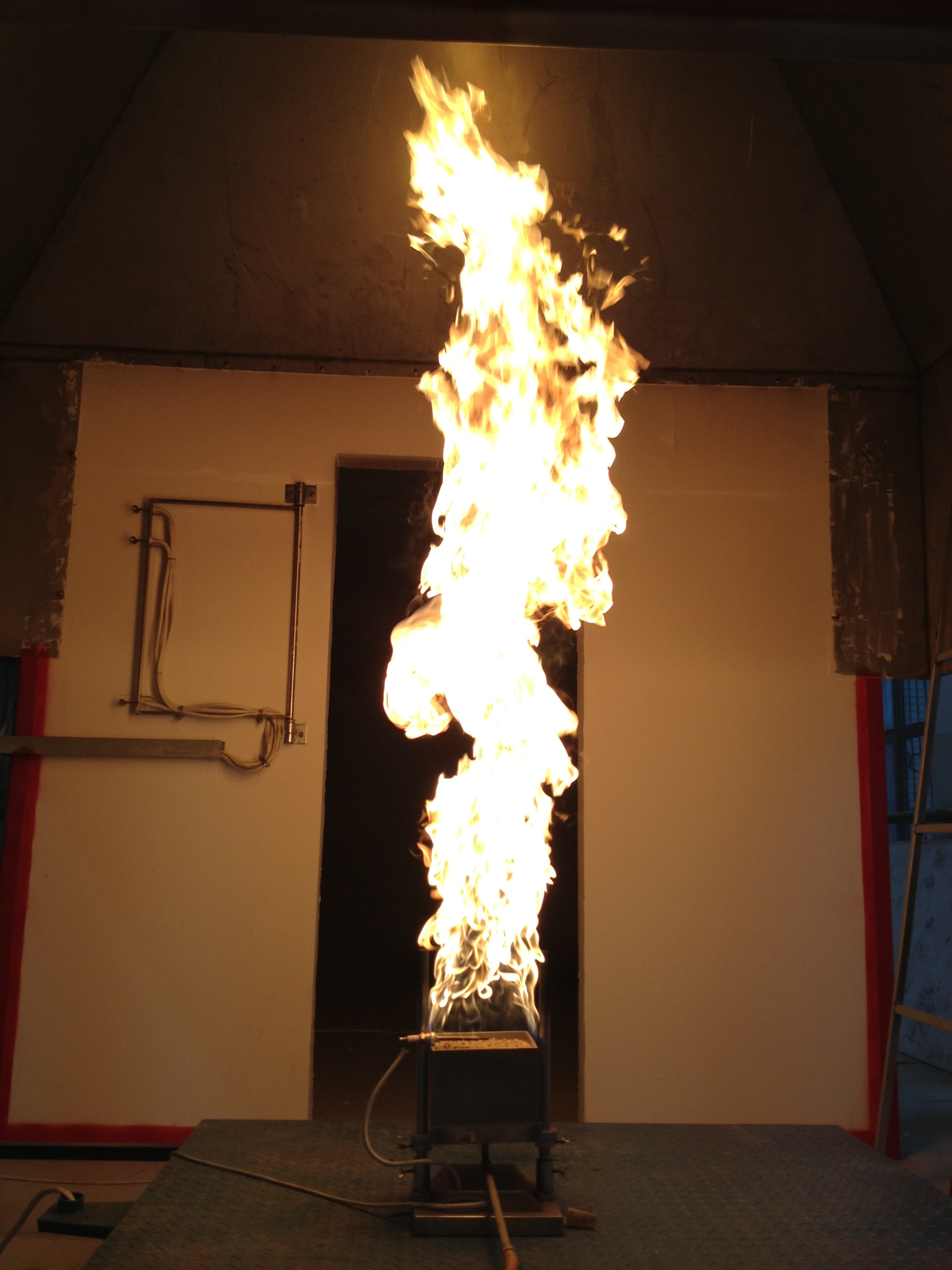

Kalibrowane palniki piaskowe |
System tłumienia optycznego to typ światła żarowego |
| Lampa jest lampą żarową i jest stosowana w temperaturze koloru (2900±100) K. Zasilanie jest stabilnym prądem stałym |
| 3.5 |
Kalibrowana regulacja przepływu gazu |
Wykorzystując amerykański przepływomierz masowy Alicat, medium jest propanem, zakres wynosi 0-7 g/s, dokładność wynosi ±(0,8%rdg+0,2%F.S.), czas reakcji wynosi 0,1 s, a maksymalny płomień kalibracyjny wynosi 300kw; |
| Przepływ gazu kalibracyjnego jest sterowany przez oprogramowanie, które może automatycznie sterować stopniowym źródłem płomienia kalibracyjnego o mocy wyjściowej 75 kW/160 kW; |
| 3.6 |
System sterowania |
Omron PLC jest używany do sterowania przepływem gazu, wyposażony w bezpieczne i niezawodne urządzenie odcinające gaz; |
| Oddzielna konfiguracja skrzynki sterującej gazem, bezpieczna i wygodna do obsługi i konserwacji; |
| 4.4System oczyszczania spalin |
| 4.1 |
Filtracja spalin |
Wyposażone w urządzenie filtrujące trójstopniowe, długotrwałe filtrowanie pyłu w gazie spalinowym:
Pierwszorzędny filtr bawełniany z włókna szklanych, filtrujący duże cząstki węglowodorów w gazie spalinowym, a materiał filtracyjny można szybko wymienić;
Filtr amerykańskiego Parkera drugiej klasy, element filtracyjny jest z PTFE, dokładność wynosi 2 μm, element filtracyjny można szybko rozmontować i wymienić;
Wykorzystanie urządzeń, o których mowa w pozycji 2A001.a., 1A001.b., 1A001.c., 1A001.c., 1A001.c., 1A001.d., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1
|
| 4.2 |
Zimna pułapka |
typ pompy kompresyjnej, chłodnia, moc chłodzenia 320 KJ/h, dokładność regulacji temperatury 0,1°C, zmiana statyczna 0,1K, samowykonywanie i bezobsługa; |
| 4.3 |
Pułapka parowa |
Automatyczne odprowadzanie wody chłodzącej wytwarzanej przez chłodnicę, bez konieczności konserwacji; |
| 4.4 |
Kolumna suszenia |
Wykorzystywane do suszenia pozostałej pary wodnej w gazie próbkowym, można je szybko rozmontować i zastąpić środkiem suszącym; |
| 4.5 |
Pompa próbkowania |
Niemiecka pompa próbkowania próżniowego KNF o pojemności próbkowania 16L/min może ciągle wywoływać ciśnienie próbkowania 50KPa, z wysoką szczelnością powietrza, niskim hałasem i niskimi wibracjami; |
| 4.6 |
Rotacyjnik |
Importowany miernik obrotowy o zakresie 0-1,5 l/min, który może ustabilizować przepływ gazu próbki wyjściowej i zmniejszyć błąd pomiarowy spowodowany fluktuacją przepływu gazu; |
| 5System analizy stężenia gazu |
| 5.1 |
Analizator gazowy |
wykorzystując niemiecki analizator ABB EL3020, analizę stężenia paramagnetycznego O2, zakres pomiarów 0-21%, dokładność 0,01%, czas reakcji nie dłuższy niż 12 s,przepływ i hałas w odległości 30 minut od analizatora nie więcej niż 100 ppm;
Odchylenie liniowe: ≤ 1% F.S.;
Powtarzalność: ≤ 0,5 F.S.;
Zero pływających opadów deszczu: ≤ 1% F.S./7D;
Czas uruchomienia: ≤30 min;
|
| Za pomocą niemieckiego analizatora ABB EL3020, analizy stężenia CO/CO2 typu IR, zakres pomiaru CO: 0-1%, dokładność 0,01%, CO2: 0-10%, dokładność 0,01%, a czas reakcji nie przekracza 12 s. |
| 6System pozyskiwania danych |
| 6.1 |
Moduł nabywania |
Używając modułu przejęcia Advantech,
Dokładność zbierania stężenia gazu wynosi 100×10-6;
dokładność pobierania temperatury wynosi 0,1°C;
dokładność odbioru różnicy ciśnienia wynosi 0,1 Pa;
dokładność uzyskiwania czasu wynosi 0,1 s;
pozostałe sygnały wynoszą 0,1% wartości wyjściowej pełnej skali;
|
| 6.2 |
zbieranie danych |
System rejestruje i przechowuje następujące dane co najmniej co 3 sekundy:
Różnica ciśnienia sondy dwukierunkowej, Pa;temperatura rury, K;
stężenie O2, w %;
stężenie CO, %;
stężenie CO2 w %;
Przepływ masy propanu, mg/s;
Czas, s;
|
| 7. Standardowe oprogramowanie operacyjne |
| Standardowe oprogramowanie operacyjne obejmuje następujące funkcje: |
| 7.1 |
Monitorowanie stanu systemu |
odczytywanie stanu i wartości sygnału każdego czujnika w systemie; |
| 7.2 |
Kalibracja czujników |
kalibracja czujników dla temperatury, ciśnienia wiatru, ścieżki światła, analizy stężenia itp.; |
| 7.3 |
Kalibracja systemu |
Standardowa procedura kalibracji stopnia systemu; |
| 7.4 |
Standardowa procedura działania |
standardowe procedury badania pracy; |
| 7.5 |
Przegląd sprawozdania |
Raport z badania dostępu do surowych danych i eksportu; |
| 7. Pozostałe urządzenia pomocnicze |
| 7.1 |
VCR |
Wideo z egzaminu wstępnego; |
| 7.2 |
Rally |
Używane do potwierdzenia siły wywieranego przez główną głowicę spalania na powierzchni materaca; |
| 7.3 |
Komputer PC |
Komputer przemysłowy AdvanTech i zintegrowany interfejs pozyskiwania danych zwiększają stabilność działania systemu. |
