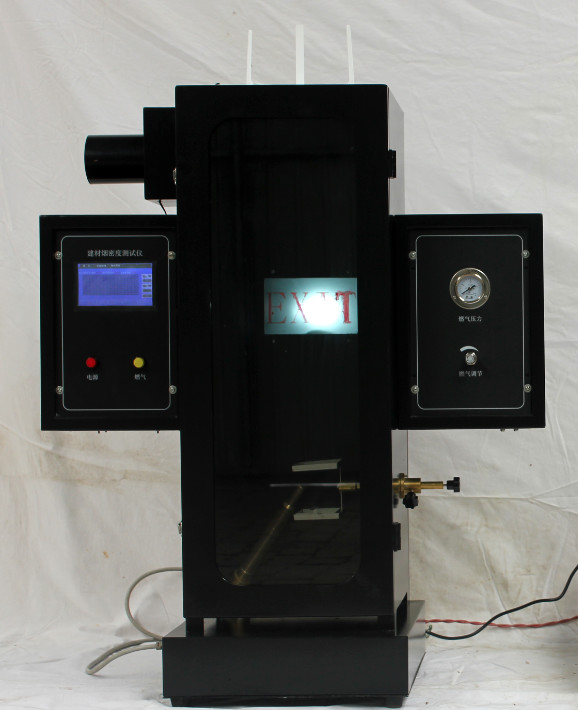

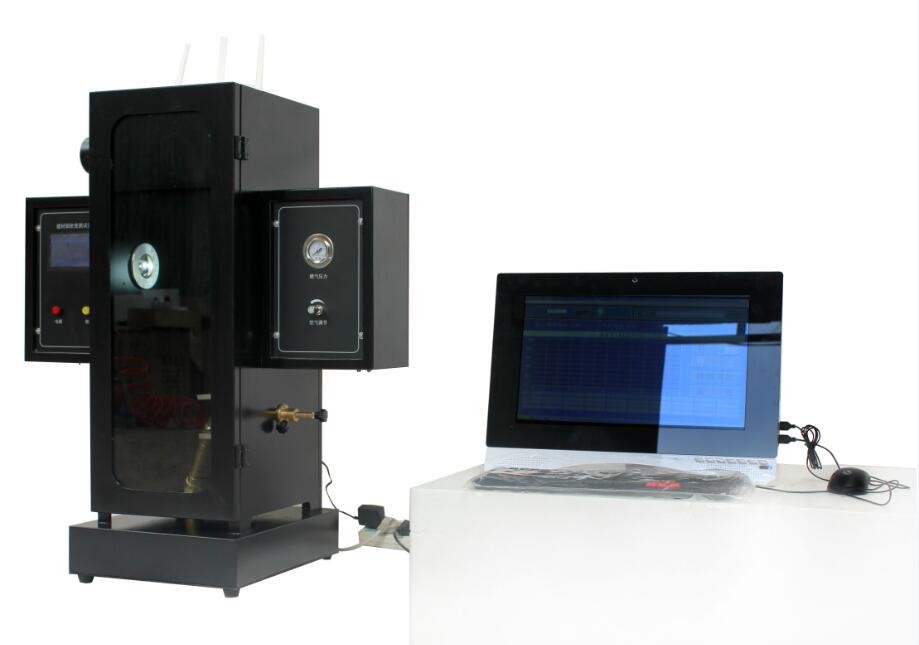

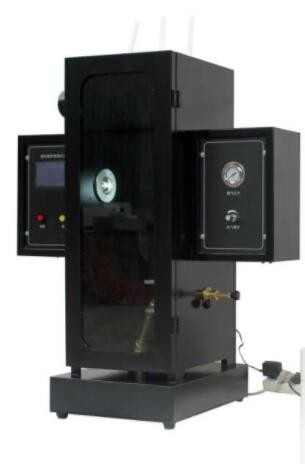

Sprzęt do badania palności materiałów budowlanych DIN 4102 / Tester ogniowy gęstości dymu
Aplikacja
Nadaje się do pomiaru charakterystyki wytwarzania somke materiałów budowlanych w kontrolowanych warunkach spalania lub rozkładu, a także może być stosowany do innych tworzyw sztucznych.
Standardy
ASTM D 2843, DIN 4102
Specyfikacja
1. Maksymalna gęstość dymu (MSD) i gęstość dymu (SDR) dla próbki: 0-100% mierzone w sposób ciągły i obliczane automatycznie;
2. Przy standardowym błędzie korekcji optycznej nie większym niż 3%;każde urządzenie wyposażone jest w trzy standardowe filtry, dowód danych źródła światła, reprezentatywny
3. Ciśnienie robocze lampy Bunsena (210 ± 5) KPa;
4. Lampę Bunsena na próbkę w celu nałożenia płomienia 4min;
5. Automatyczny czas, automatyczny zapłon, automatyczny dym;strumień świetlny może być fazowanymi liniowymi danymi z testu kalibracyjnego
bardziej dokładny;
6. Ekran dotykowy:
A.Rozmiar: efektywny rozmiar wyświetlacza 5 cali, szerokość 11 cm i 6,28 cm;
B.Rozdzielczość: 800 * 480
C.interfejs komunikacyjny RS232, 3,3V CMOS lub TTL, port szeregowy
D.pojemność pamięci: 1G
mi.Używając wyłącznie sprzętowego wyświetlacza sterownika FPGA, „zero” czasu rozpoczęcia, zasilanie może działać
F.wykorzystując architekturę M3 + FPGA, M3 jest odpowiedzialny za rozdzielczość instrukcji, wyświetlacz TFT z fokusem FPGA, szybkość i niezawodność wiodące tego samego rodzaju programu
G.Główny kontroler wykorzystuje procesor o niskim poborze mocy, automatycznie przechodzi w tryb oszczędzania energii
7. Źródło gazu: 95% propan lub gaz o tej samej czystości (własność klienta);
8. długi * szeroki * wysoki 740 * 500 * wysoki 900 (mm)
| Płonąca lampa |
lampka studencka, długość 260mm, średnica dyszy 0,13mm, kąt 45° z komorą wędzarniczą; |
| Układ fotoelektryczny |
źródło światła do lampy, moc 15W, napięcie robocze 6V; |
| System wydechowy |
maszyna wyposażona jest w mocny wentylator, po teście spaliny można odprowadzić na zewnątrz; |
| Zakres pomiaru gęstości dymu |
0 ~ 100%; |
| Dokładność pomiaru gęstości dymu |
± 3%; |
| Odbiorca |
dla krzemowych ogniw fotowoltaicznych współczynnik przepuszczalności światła 0% dla przejścia światła, współczynnik przepuszczalności światła 100% bez całkowitego przekrycia; |
| Ciśnienie robocze głównego palnika |
276KPa (regulowane); |
Co to jest badanie gęstości dymu?
Test ten mierzy ilość dymu wydzielanego przez płonący lub tlący się materiał.Materiał jest badany, gdy zaczyna się tlić i ponownie po dodaniu źródła płomienia.Gęstość dymu mieści się w zakresie od 0 (brak dymu) do 800.
