Podkreślić:
Sprzęt do badań ognia z przepływem ciepła
, Sprzęt do badań ognia na podłodze
, ISO 9239-1 Sprzęt do badań ogniowych
SYLWETKA NA TLE NIEBA: |

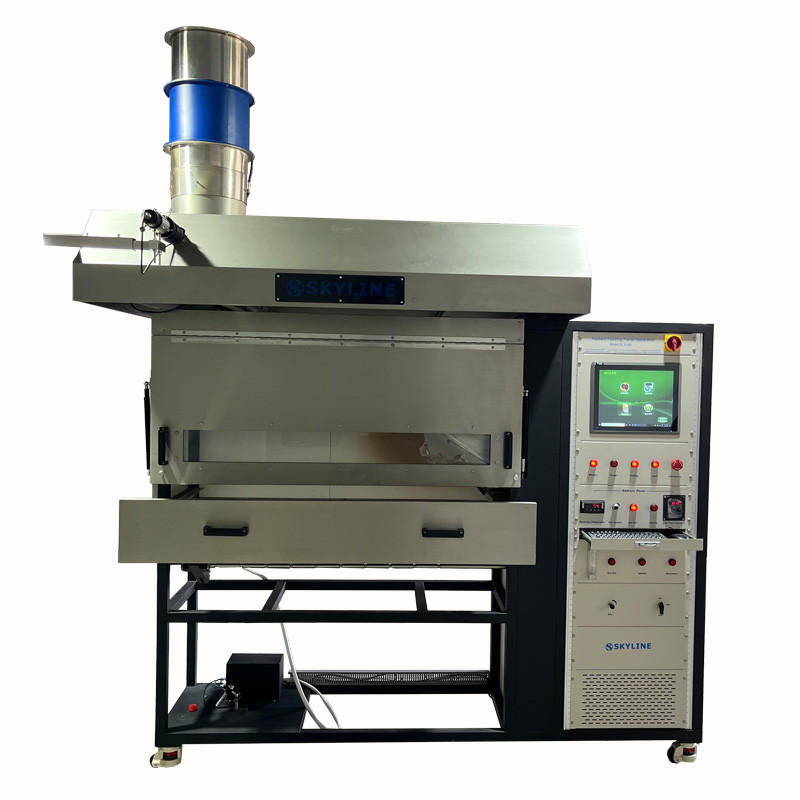

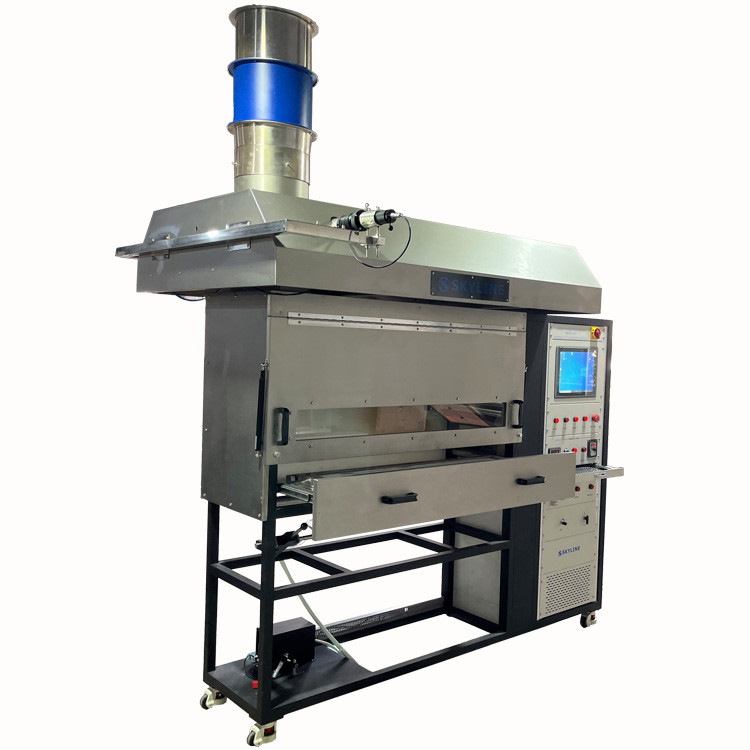

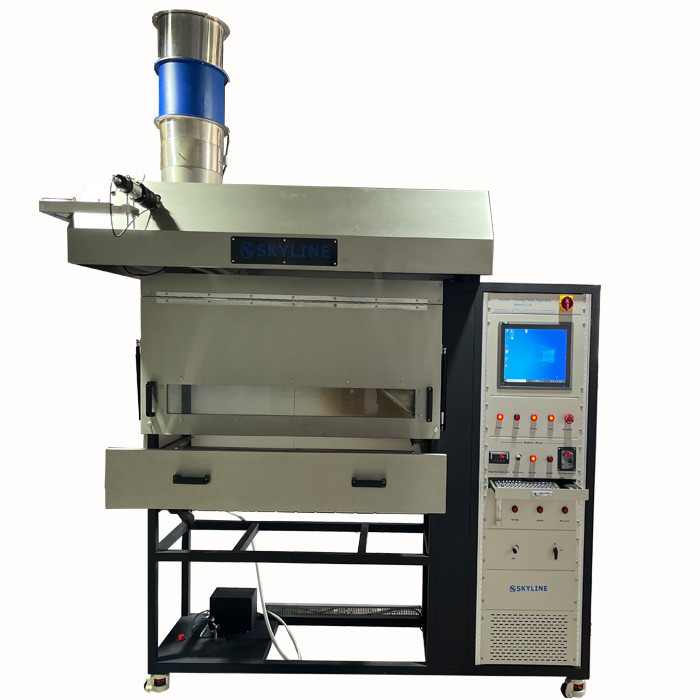

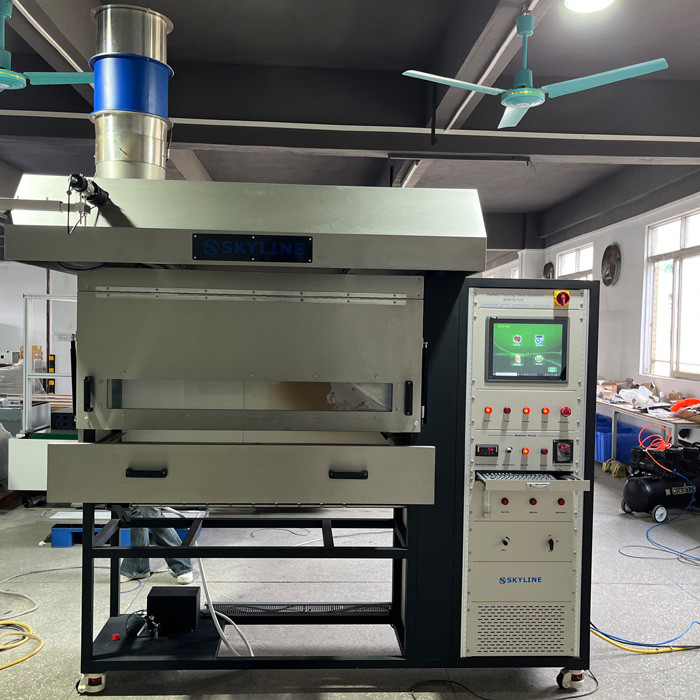

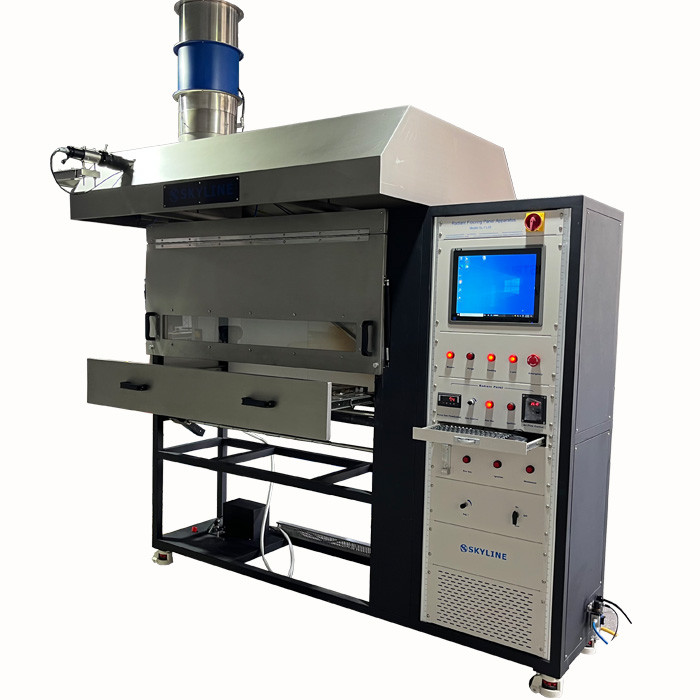

Urządzenie do paneli podłogowych promiennikowych |
Normy: |
ISO 9239-1, ASTM E 648, ASTM E 970, NFPA 253 |
Komora do badania wymiarów: |
2220 (szer.) × 1500 (gł.) × 2650 (wys.) mm |
Izba kontrolna: |
600 ((W) × 600 ((D) × 1600 ((H) mm |
Komora kontroli gazu: |
600 (szer.) × 600 (gł.) × 1000 (wys.) mm |
Władza: |
AC 220V, 50/60Hz, 25A |
Waga: |
220 KG |
Opcja dostarczania powietrza propanu: |
95% |
Sprzęt do badania łatwopalności materiałów budowlanych
Zastosowanie
Krytyczny przepływ promieniowania jest głównym parametrem ryzyka pożarowego dla materiałów podłogowych,odzwierciedla zdolność do spalania i rozpraszania się próbki materiału podłogowego w warunkach zewnętrznego promieniowania cieplnegoJest to ważny indeks klasyfikacji spalania produktów budowlanych.
Zgodnie z wymogami ISO9239-1,2 i GB/T 11785-2005 analizator promieniowania materiałów podłogowych ISO 9239-1 z dobrą ceną mierzy krytyczny promieniowanie pokryć podłogowych spalinowych,przez promieniowanie w komorze badawczejPróbka znajduje się w horyzoncie w dół 30 stopni nachylony panel promieniowania gazowego na powierzchni horyzontu.
Cechy
1. Dmuchawy do dostaw gazu płyty promieniowania może dostarczać gaz ciągle, podczas gdy sprężarka powietrza dostarcza gaz nieprzerwanie.
2- Miernik strumienia ciepła, przenośny system chłodzenia wody bez wody.
3- Kaputa wentylacyjna ze stali nierdzewnej na górze komory.
4Wewnętrzna komora wykonana z płyty silikatowej aluminiowej odpornej na ciepło i korozję.
5. Wstrzymaną ciepłem ceramiczna płytka promieniowania termicznego z pąków 300mmX450mm, nachylona o 30 stopni.
6T-formatowy porowate palnik z automatycznym systemem zapłonu zapala próbkę z automatycznym systemem pchnięcia.
7Płyty sterujące gazem, zawory igłowe kontrolują wysokość płomienia palnika, MFC kontroluje przepływ gazu i cyfrowy wyświetlacz.
8Inwerter kontroluje wyjście dmuchawy, wentruri kontroluje proporcje powietrza i gazu, a płomień jest stabilny i precyzyjny.
9. aparatura kalibracyjna porowata: regulowanie mocy płyty promieniowania poprzez obrót w górę, w lewo lub w prawo.
10Radiometr IR pokazuje temperaturę płyty promieniowania.
11Opcjonalny system badań gęstości dymu.
12System optyczny: zaawansowany odbiornik sygnału optycznego o świetle 2900 ± 100 K.
13. zintegrowany projekt z 19" PC of Lab view software.
14Kominek z 1 ppm termopary i 1 ppm termopary wewnętrzna komora sterowana przez oprogramowanie.
Standardy
Badanie reakcji na ogień materiału podłogowego zgodnie z normą ISO 9239-1, Część 1, mierzy właściwości spalinowe materiału podłogowego przy promieniowaniu cieplnym.
Badanie reakcji na ogień materiału podłogowego zgodnie z normą ISO 9239-2, część 2, pomiar poziomego rozprzestrzeniania się płomienia pod wpływem strumienia cieplnego 25 kW/m2.
ASTM E 648 Standardowa metoda badawcza dla systemu pokrycia podłóg CHF z źródłem energii cieplnej promieniowania.
ASTM E 970 Standardowa metoda badawcza dla materiału podłogowego CHF izolacji podłogi poddasza z wykorzystaniem źródła energii promieniowania cieplnego.
NFPA 253 Standardowa metoda badania CHF systemu podłogowego z źródłem energii cieplnej.
DIN 4102
Specyfikacja
| Komora do badań wymiarów |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
| Komora sterująca |
600 ((W) × 600 ((D) × 1600 ((H) mm |
| Komora sterująca gazem |
600 ((W) × 600 ((D) × 1000 ((H) mm |
| Władza |
AC 220V, 50/60Hz, 25A |
| Waga |
220 kg |
| Opcja dostarczania powietrza propanu |
95% |
Raport z badań
| Sprawozdanie |
| Agencja badawcza |
|
| Standardowy |
|
| Operator |
|
Data badania |
|
| Temperatura otoczenia |
|
wilgotność środowiska |
|
| Termin wyposażenia |
|
| Nazwa produktu |
|
Numer seryjny próbki |
|
| Specyfikacja modelu |
|
| Wielkość próbki |
|
Kod urządzenia |
|
| Gęstość materiału (g/m2) |
|
Czas testowania |
|
| Bilans debugowania |
|
| Wyniki badań: |
| Odległość (mm) |
Czas przedniego końca ognia (s) |
Odległość ((mm) |
Czas przedniego końca ognia (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| Przedni koniec płomienia osiąga najdłuższą odległość (cm) |
|
Krytyczny strumień promieniowania ((kW/m)2) |
|
| Wartość całkowitego dymu ((% min) |
|
Maksymalny współczynnik wchłaniania ((%) |
|
| 10 min odległość docierająca do przedniego końca płomienia ((mm) |
|
Wartość ciepła promieniowania krytycznego 10 min ((kW/m)2) |
|
| 20 min odległość docierająca do przedniego końca płomienia ((mm) |
|
Wartość ciepła promieniowania krytycznego 20 min ((kW/m)2) |
|
| 30 min odległość docierająca do przedniego końca płomienia ((mm) |
|
Wartość krytycznej ciepła promieniowania 30 min ((kW/m)2) |
|
| Czas zapłonu (s) |
|
Czas gaszenia płomienia (s) |
|
| Zjawisko obserwowane podczas badania: |
|
Krytyczny sprzęt do badań zapalności strumieniowego...
