SAE J2302 Aparatura do badania efektywności termicznej izolacji tulei
Wprowadzenie produktów

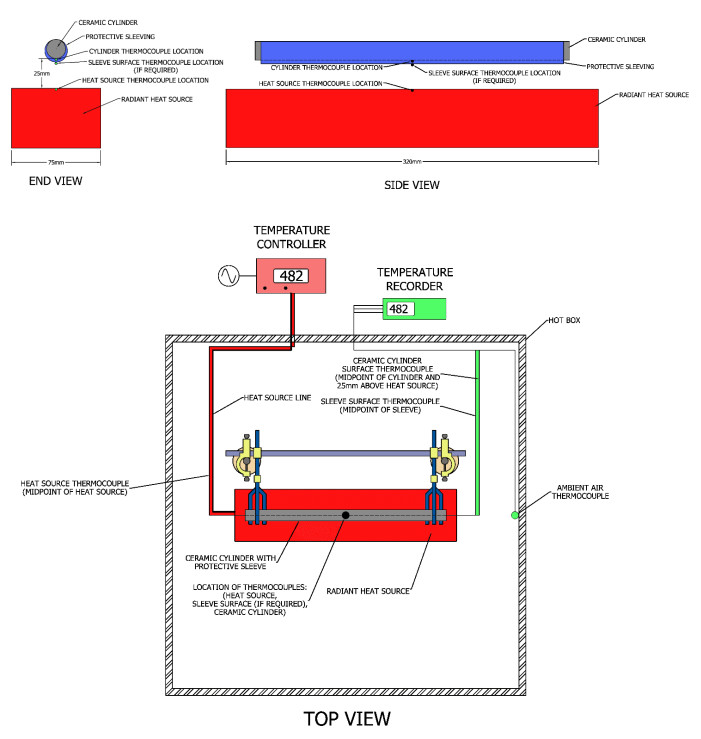

To badanie laboratoryjne musi umożliwiać pomiar odporności na przepływ ciepła promieniującego materiałów izolacyjnych w tulei, rurze lub taśmie.Skuteczność tulei określa się mierząc różnicę temperatur czarnego ceramicznego cylindra z tuleją ochronną i bez niej.
Kompozycja
Gorące pudełko (załącznik 2)
Wymiary wewnętrzne 500 x 500 x 500 mm.
Aluminiowa konstrukcja profili z izolowanym panelem (stal nierdzewna + izolacja + stal nierdzewna), na spodzie i po bokach.
Na górnej powierzchni należy przewidzieć system otwierania i zamykania.
Od frontu należy przewidzieć drzwi z bulajem.
Należy również zapewnić nóżki, z dwiema opcjami: stopy 2-10 cm do postawienia na stole lub stopy 50-80 cm do postawienia na ziemi
Promiennikowe źródło ciepła (załącznik 3)
Promiennik „Itech” (712400) 1500 W Już dostępny w GREMTEK - Zapewnij obudowę do mocowania promiennika i izolację tylnej powierzchni - Regulacja za pomocą bezdotykowego czujnika na środku promiennika (KEYENCE FT-H50 - załącznik 4)
Termopara K (załącznik 4)
Sonda termoelektryczna typu K z parą pozorną - SV2000.
Kompensowane zakończenie miniaturowego złącza męskiego.
Regulator / Rejestrator lub układ automatyki
Regulator musi umożliwiać regulację temperatury na powierzchni źródła ciepła.
Regulacja musi odbywać się za pomocą termopary bezdotykowej (np. Keyence FT-H50K - załącznik 4).
Rejestrator lub układ automatyki musi przechowywać wszystkie pomiary temperatury (źródła i termopary typu K).
Dane te muszą być łatwo dostępne z dowolnego komputera podłączonego do sieci.Ekstrakcja danych może być przetwarzana za pomocą programu Excel.
Rejestrator lub system automatyki musi umożliwiać zdefiniowanie:
Która termopara steruje źródłem ciepła Częstotliwość zapisu (przykład: zapis temperatury co 1 lub 5 sekund).
Zapisz czas rozpoczęcia i zakończenia (jeśli to możliwe)
Dodaj komentarze (jeśli to możliwe)
Zdefiniuj nazwę dla podłączonych termopar (jeśli to możliwe)
Możliwość rejestracji do 12 termopar typu K z wtyczką MMK do miniaturowych złączy (załącznik 4)
Podpora cylindra
Musi to być w stanie mocno trzymać cylinder na końcach równoległych do tego promienia zgodnie z różnymi średnicami.
Demontaż butli powinien być łatwy do przeprowadzenia wraz z jej wymianą (testowanie z zabezpieczeniem lub bez).
Odległość między powierzchnią promieniującą a powierzchnią promieniującą powinna być łatwo regulowana w zakresie od 5 do 100 mm.
System pozycjonowania powinien umożliwiać przystosowanie się do użycia innych podpór niż cylindry.Na przykład: płyty, części klienta,…
Ten system pozycjonowania musi być przystosowany do stosowania podpór innych niż cylindry.Np. płyta, części klienta itp.
