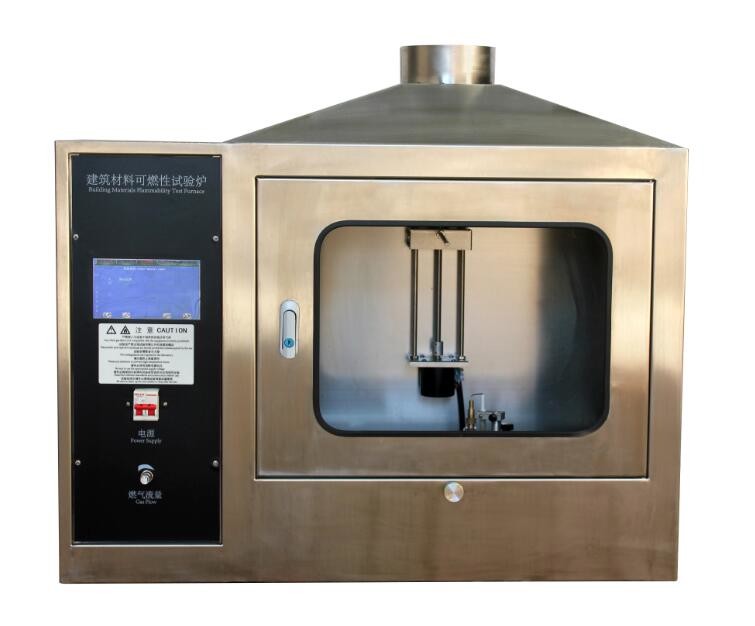

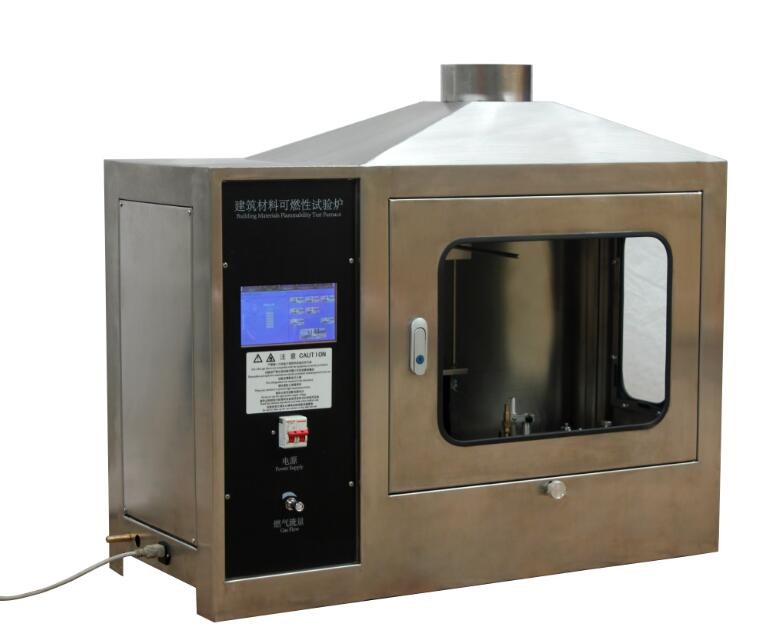

Piec do badania palności materiałów budowlanych z ekranem dotykowym
SL-FL13 Pojedynczy element palny
Zapewnij dokładne i niezawodne wsparcie danych do testowania właściwości spalania Twoich materiałów.
Przegląd produktu
SL-FL13 Pojedynczy element palny jest ściśle zgodny z GB/T 20284-2006 i BS EN 13823, a także z innymi uznanymi międzynarodowymi normami testowymi. Jest idealnie dopasowany do testowania klasyfikacji reakcji na ogień oraz do badań i rozwoju materiałów budowlanych, materiałów dekoracyjnych i produktów izolacji termicznej. Aparatura posiada dwupionową konfigurację wózka na próbki wyposażoną w palnik piaskowy na propan, integruje wysokoprecyzyjny pomiar wydzielania ciepła i szybkości produkcji dymu, ochronę przed wygaśnięciem płomienia UV oraz w pełni automatyczne sterowanie inteligentne.
Pomaga to dokładnie ocenić charakterystykę reakcji na ogień Twoich produktów, pomyślnie przejść certyfikację klasyfikacji ogniowej GB/T 8624 i przyspieszyć wprowadzenie produktu na rynek.
Przegląd techniczny
1. Skład systemu
- Wózek (na dwie pionowe próbki) + rama stała + okap zbierający gazy + kanał wylotowy typu J
- Wentylator odśrodkowy + jednostka sterowania prędkością + kompleksowa sekcja pomiarowa + szafa analizy gazów + system akwizycji danych

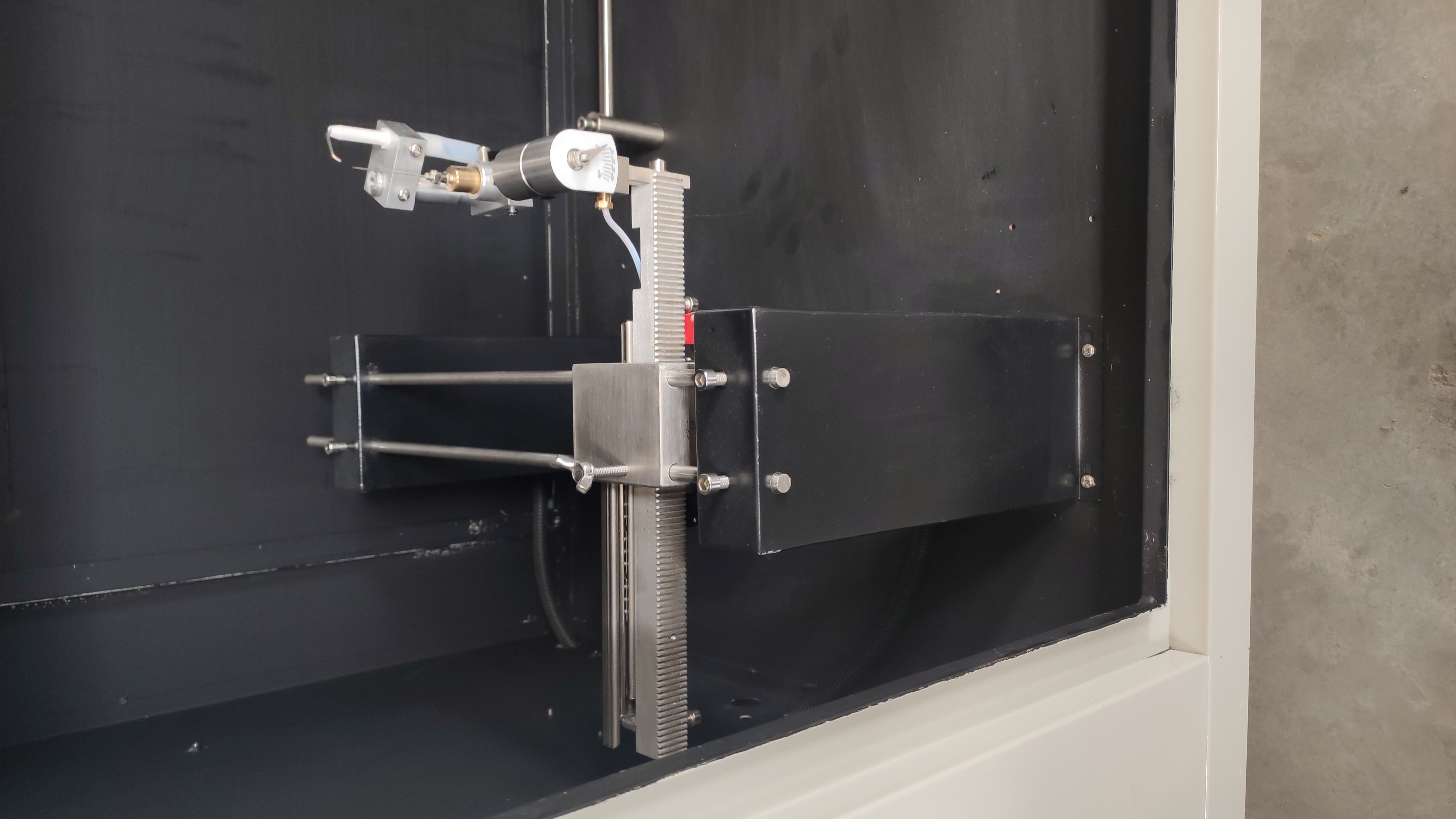

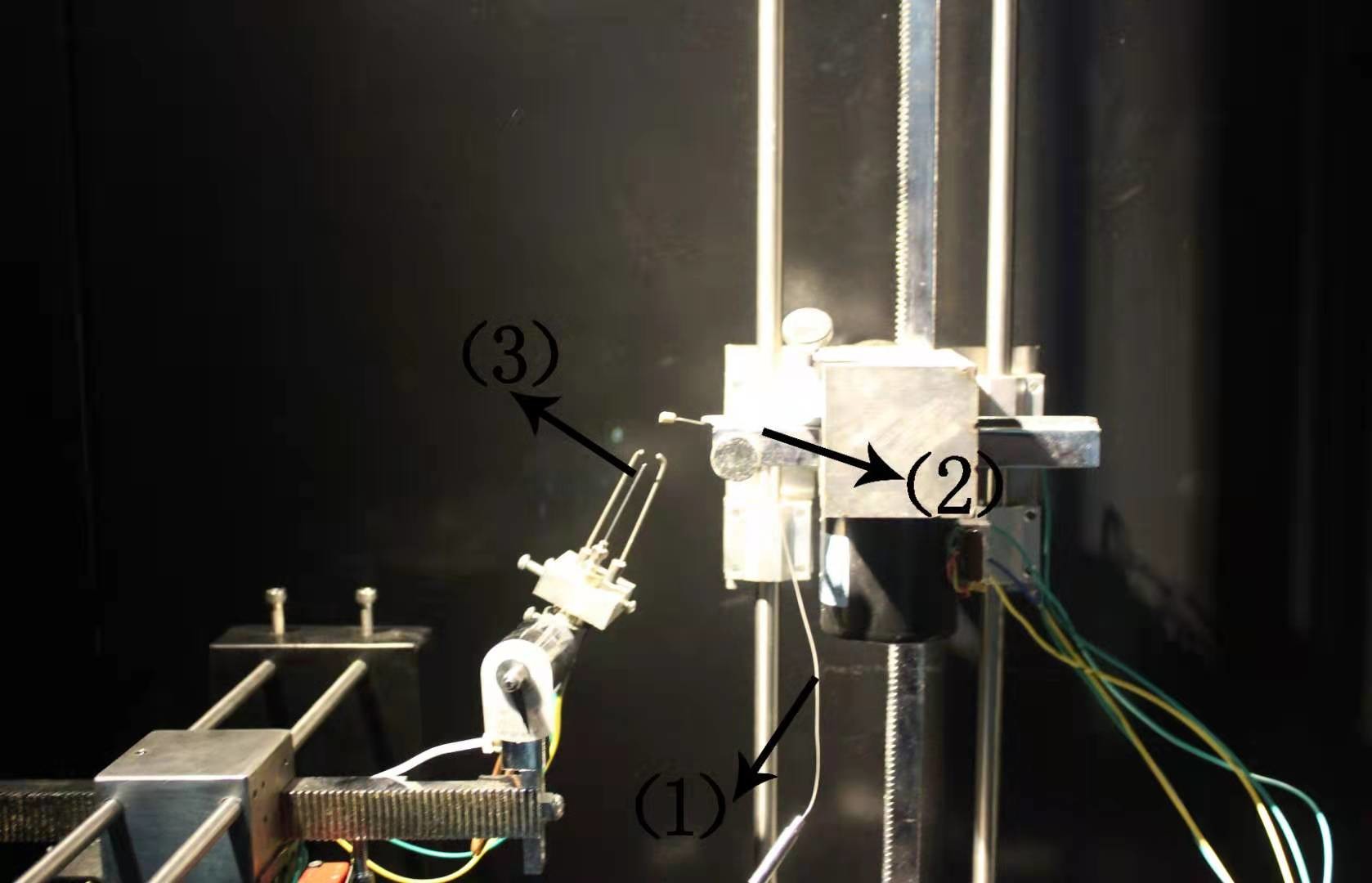

2. Wózek na próbki i system zapłonu
- Dwie pozycje pionowych próbek; palnik piaskowy u dołu kąta pionowego
- Metoda zapłonu powierzchniowego; system detekcji płomienia zapewnia ochronę przed wygaśnięciem płomienia
- Palnik pomocniczy zamontowany na stałej ramie, również wyposażony w detekcję płomienia
3. System wyciągowy
- Okap zbierający gazy ze stali nierdzewnej na górze ramy
- Rura wylotowa typu J ze stali nierdzewnej: średnica wewnętrzna (315±5) mm, z izolacją z wełny mineralnej wysokotemperaturowej o grubości 50 mm
- Ciągły przepływ wyciągowy: 0,50 – 0,65 m³/s, sterowany częstotliwościowo
- Wentylator odśrodkowy: wytrzymuje do 300°C, nadaje się do warunków wysokotemperaturowych z kalibracją krokową
4. Zasilanie gazem i kontrola przepływu
- Masowy regulator przepływu: zakres 0 – 2,5 g/s, dokładność ≥ 1,5% odczytu
- Automatyczne sterowanie zasilaniem gazem do 647 mg/s i 2000 mg/s; zmienność szybkości podawania ≤ 5 mg/s podczas testu, zapewniająca moc cieplną 30,7 ± 2 kW
5. System próbkowania i kondycjonowania spalin
- Elementy: filtr popiołu → pułapka zimna → dwie kolumny suszące → pompa próbkująca → pompa perystaltyczna
- Głowica filtra popiołu: stały PTFE z materiałem filtrującym o wielkości 0,5 µm
- Pompa membranowa: przepływ 400 l/h, odporna na wysokie temperatury i korozję
- Skraplacz sprężarkowy: moc chłodnicza 320 kJ/h, stabilność punktu rosy 0,1°C, zmienność statyczna 0,1 K, ochrona IP20
- Importowany rotametr: zakres 0 – 5 l/min, reguluje przepływ na wejściu analizatora
6. Analizatory gazów (O₂ i CO₂)
7. Sekcja pomiarowa (rura i czujniki)
- Rurociąg o długości 2155 mm zawierający:
- Sonda ciśnieniowa
- Trzy termopary
- Sonda do pobierania próbek gazu
- System światła białego
- Dwukierunkowa sonda ciśnieniowa: zakres (0 – 100) Pa, dokładność ±2 Pa, czas odpowiedzi 90% ≤ 1 s
- Sonda do pobierania próbek gazu podłączona do urządzenia regulującego gaz i analizatorów wejściowych O₂/CO₂
8. Pomiar dymu – układ optyczny
- Źródło światła: typ żarowy, temperatura barwowa (2900 ± 100) K
- Zamontowane na boku rury wylotowej za pomocą elastycznego połączenia
- Układ soczewek: zbiera światło w wiązkę równoległą o średnicy ≥ 20 mm; średnica otworu emitującego światło (d) i ogniskowa soczewki (f) spełniają warunek d/f< 0,04
- Detektor: fotodioda krzemowa z:
- Stabilność liniowa: 0,1%
- Zakres pomiarowy 10-bitowy
- Odpowiedź spektralna zgodna z krzywą CIE V(λ), dokładność ≥ ±5%
- Czas odpowiedzi 90% układu tłumienia optycznego ≤ 3 s
- Sprężone powietrze wprowadzane do bocznej rurki w celu utrzymania czystości urządzenia optycznego i spełnienia specyfikacji dryfu
9. Funkcje oprogramowania i kalibracji
Oprogramowanie zapewnia interfejsy do:
- Kalibracji analizatora O₂/CO₂ (szum i dryf)
- Kalibracji układu optycznego (szum i dryf dla pomiaru dymu)
- Kalibracji filtra układu optycznego
- Kalibracji objętości powietrza (zakres sterowania)
- Kalibracji krokowej i kalibracji heptanem
Wymagania dotyczące kalibracji krokowej:
- Czas opóźnienia analizatora O₂/CO₂ ≤ 30 s
- Czas odpowiedzi analizatora O₂/CO₂ ≤ 12 s
- Czas odpowiedzi przełącznika palnika ≤ 12 s
- Czas odpowiedzi temperatury ≤ 6 s
- Stosunek Q_gas_30s(T) / HRR_30s(T) powinien być ciągły w zakresie (100 ± 5)%
- Różnica między średnim HRR kroku 2 a kroku 3 ≤ 0,5 kW
Akceptacja kalibracji heptanem:
- Wartość opałowa na jednostkę masy: THR/m = 4456 ± 222,8 MJ/kg
10. Parametry wyjściowe testu
- Średnia szybkość wydzielania ciepła – RHRav(t)
- Całkowite wydzielanie ciepła – THR(t)
- 1000 × [RHRav(t) / (t-300)] – (używane do obliczenia FIGRA)
- Wskaźnik szybkości wzrostu pożaru – FIGRA
- Całkowite wydzielanie ciepła po 600 s – THR600s
- Wystąpienie rozprzestrzeniania się płomienia bocznego – LFS
- Średnia szybkość produkcji dymu – RSPav(t)
- Całkowita produkcja dymu – TSP(t)
- 10000 × [RSPav(t) / (t-300)] – (używane do obliczenia SMOGRA)
- Wskaźnik szybkości wzrostu dymu – SMOGRA
- Całkowita produkcja dymu po 600 s – TSP600s
11. Normy, wymiary i waga
- Normy: EN 13501, EN 13823
- Wymiary: 3000 mm (szer.) × 4500 mm (wys.) × 3000 mm (gł.)
- Waga: 650 kg
Zastosowanie
Testowanie i klasyfikacja ogniowa – dla materiałów i produktów budowlanych
Testowanie ogniowe z oznaczeniem CE – dla wyrobów budowlanych
Ocena reakcji na ogień – dla rozwoju nowych produktów
Kontrola jakości i kontrola wyjściowa – dla linii produkcyjnych
Wymagania instalacyjne
Wysokość instalacji: nie mniej niż 5 metrów
Powierzchnia podłogi: nie mniej niż 3m x 3m
Wymagania dotyczące zasilania: 220V, 10A; 380V, 5KW
Temperatura otoczenia: od 10°C do 35°C
Wymagania dotyczące gazu: gaz propanowy
Gaz kalibracyjny: N₂, standardowy gaz CO₂
Standard kalibracyjny: heptan
Najczęściej zadawane pytania (FAQ)
P1: Czy spełnia moje normy?
O1: Tak. Zgodny z EN 13823 i GB/T 20284. Wyniki wspierają klasyfikację EN 13501-1 (A2-B-C-D). Działa zarówno z aktualnymi, jak i starszymi wersjami norm.
P2: Jak stabilny i dokładny jest?
O2: Bardzo. W pełni zautomatyzowane ogrzewanie, zapłon i zbieranie dymu. Kalibracja jest rygorystyczna, analizator gazu reaguje w<3s, akwizycja danych w 5s – wszystko zgodnie z terminami norm.
P3: Jakie parametry obejmuje?
O3: Wszystkie kluczowe: HRR, THR, FIGRA, SPR, TSP, SMOGRA, a także LFS i krople – bezpośrednio określa klasę EN 13501-1 lub GB 8624.
P4: Czy jest łatwy w obsłudze?
O4: Absolutnie. Intuicyjny interfejs, automatyczny zapłon/sterowanie gazem. W zestawie szkolenie na miejscu.
P5: Czy jest opłacalny?
O5: Jedno urządzenie robi wszystko – oszczędza miejsce i budżet. Zbudowany z najwyższej jakości importowanych komponentów dla długoterminowej niezawodności i niższych kosztów utrzymania.
P6: Konserwacja i wsparcie?
O6: 1-letnia gwarancja + dożywotnie wsparcie. Obejmuje instalację, szkolenie, kalibrację, rozwój testów i doradztwo w zakresie akredytacji CMA/CNAS.
