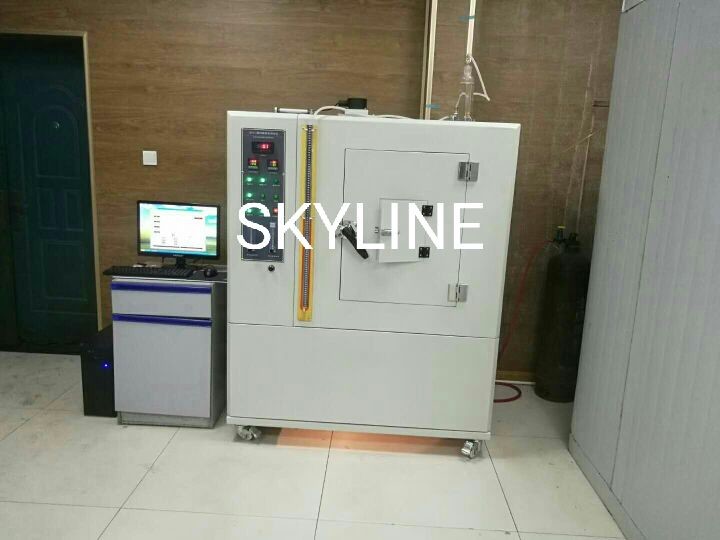

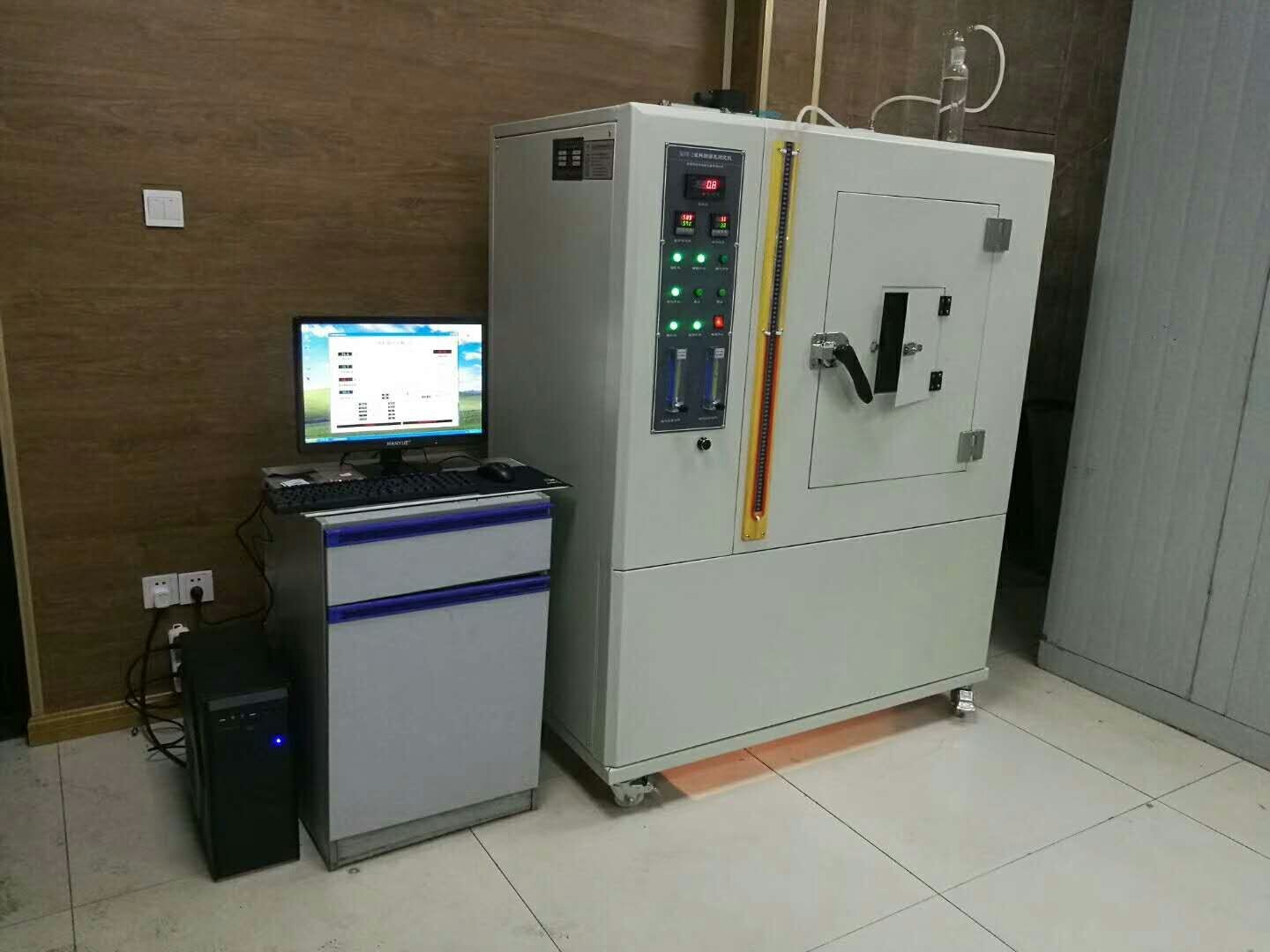

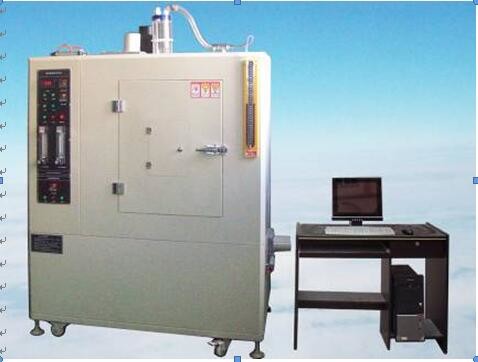

ISO 5659-2:2006 Maszyna do badania gęstości dymu z tworzyw sztucznych / gumy NBS 3500W

3500W NBS Maszyna do badania gęstości dymu z tworzyw sztucznych/kauczuku ISO 5659-2:2006

Opis produktu

(uwaga: obowiązują inne nieokreślone lub sprzeczne normy GB/8323.2-2008)

Zmiennik gęstości dymu z płomienia z tworzyw sztucznych to nowy sprzęt do pomiaru gęstości dymu, który opiera się na warunkach technicznych określonych w krajowej normie GB8323.2-2008,który nadaje się do pomiaru gęstości specyficznej światła dymu wytwarzanego podczas spalania tworzyw sztucznych, a wynikiem badania jest maksymalna gęstość światła. Jest on stosowany do oceny wydajności dymu tworzyw sztucznych w określonych warunkach. Zgodny z normą GB8323.2-2008 Plastic-smoke Generation-Part II:Metody próby gęstości dymu w jednej komorze i ISO5659.2-2006 "Generacja dymu z tworzyw sztucznych - Część II: Jednokamerowa metoda określania gęstości światła". Cały przyrząd składa się z zamkniętej komory badawczej, fotometru,stożek promieniowania, układ spalania, zapalnik, pudełko do badań, stent, przyrząd pomiaru temperatury i oprogramowanie do badania gęstości dymu; obwód został opracowany z wykorzystaniem jednego mikro-komputera,o wysokiej zawartości technicznej i stabilnej wydajnościInstrument ten jest odpowiedni dla wszystkich tworzyw sztucznych, stosuje się go również do oceny innych materiałów (takich jak guma, pokrycia włókiennicze, farby, drewno i inne materiały), przemysłu tworzyw sztucznych,przemysł materiałów stałych, zakłady produkcyjne i laboratoria badawcze szeroko stosowane.

Głównytechniczne wskaźniki i warunki pracy

Główne specyfikacje techniczne i warunki pracy sprzętu są w pełni oparte na warunkach technicznych określonych w krajowej normie GB/8323.2-2008, zgodnie z normą GB8323.2-2008 "Generacja dymu z tworzyw sztucznych - część II: Jednokamerowa metoda pomiaru gęstości dymu, metoda badawcza" oraz ISO5659.2-2006 Plasty-Generacja Dymu-Część II: Jednokamerowa metoda pomiaru gęstości światła,i zgodnie z powyższymi normami określonymi w warunkach, wskaźniki techniczne i wymagania techniczne jako podstawa oceny wydajności urządzeń, warunków akceptacji i kryteriów akceptacji.

1. Wnętrze skrzynki dymnej: długość 914 mm±3 mm, szerokość 610 mm±3 mm, wysokość 914 mm±3 mm.

2Rozmiar przyrządu: Długość 1110 mm±10 mm, szerokość 750 mm±10 mm, wysokość 2040 mm±10 mm.

3Moc: 220v,4kw (należy wskazać całkowitą moc urządzenia)

4. (gęstość dymu) 0-924 sześć biegów automatycznej zmiany

5Zakres pomiarowy: 0,0001-100%;

6dokładność pomiaru: ± 3%;

7. napięcie robocze: 200-240v 50Hz;

8Temperatura otoczenia: temperatura pokojowa -40 °C

9Temperatura względna: ≤ 85%;

10Środowisko pracy: obsługa przyrządu, należy unikać bezpośredniego silnego światła i niezwykłego przepływu powietrza.

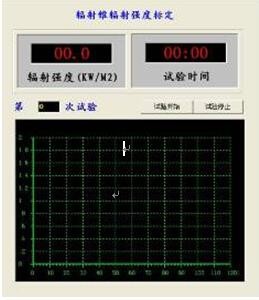

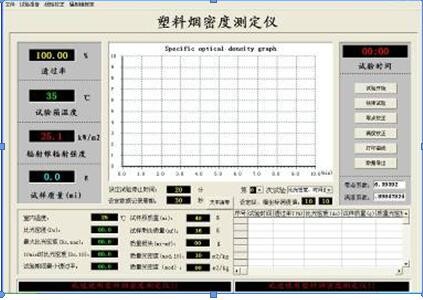

11Oprogramowanie pomiarowe: jego interfejs operacyjny Windows XP, główne dane mogą być testowane płaszczyzna światła dymu, gęstość specyficzna światła, gęstość światła jakości, utrata jakości, wskaźnik utraty jakości,średnia gęstość dymu. Ma również interfejs kalibracji, edycji, testowania, regulacji parametrów i tak dalej.

12W stylu LabVIEW. Pokazuje przepuszczalność i krzywą czasu.

13Wielkość próbki: 75x75 mm.

14. napięcie źródła światła: 6,5 V napięcie robocze: 4v±0,2 v.

15Temperatura światła: 2200k±100k.

16Prędkość światła 51 mm średnica, komputer automatycznie rejestruje gęstość światła zgodnie ze zmianami światła.

17Filtr: Zwiększenie gęstości optycznej filtra 2.0; gęstość optyczna filtra wynosi 3.0, a gęstość optyczna filtra wynosi 0.5Jeden to 3.

18. dolna apertura ma pierścieniowy grzejnik, powoduje, że okienko światła temperatura do 50°C-55°C, może powodować, że ta powierzchnia koncentracja dymu jest najniższa.

19. stożek grzewczy: moc 2600W, zakres regulacji temperatury: 0-1000 °C, temperatura termoładowania, wyposażony w automatyczną kompensację końca chłodnego.

20. Radiometr przepływu ciepła: obliczenie sygnału pomiaru przepływu ciepła komputerowym, wyposażony w rurki chłodzone wodą.

21Ogrzewacz pomocniczy: moc 500W, może zapewnić stabilność wewnętrznej temperatury komory badawczej w temperaturze 40°C±10°C lub 55°C±10°C.

22.Zbadać zmianę masy próbki poprzez ważenie walizki automatycznych zapisów zbierania, walizki o wadze 2000 g, ważenia z precyzją 0,1 g, ważenia o wysokości pręta podtrzymującego regulowanej.

23. gazu: czystość większa niż 95% dla 3,5 kPa ± kPa, minimalnego ciśnienia dla gazu.

24Komputer automatyczne sterowanie, pozyskiwanie, rejestracja i rozliczanie wyników.

25Waga: około 500 kg.

26Wielkość instrumentu: 1,22mx0,68mx2m

27. Norma konfiguracji: zgodna z normą ISO 5659-2:2006, GBt8323.2-2008

Inne parametry i wprowadzenie

1. Drzwi wejściowe mają okna i mogą blokować inspekcję działań nieprzezroczyste mat

2. kwadratowe pudełko na dole instaluje ma zapobiega nadciśnienia wybuchowe aluminiowej folii kawałek, górna rata ma pudełko wewnętrzne urządzenie regulacji ciśnienia

3Źródło światła: lampa żarówkowa 6,5 V, długość fali optycznej 400~750nm

4Odbiornik: dla lampy fotomultiplier, przepuszczalność 0% w przypadku braku przepuszczalności światła, przepuszczalność 100% światła bez całkowitej okluzji.

5. Stożek promieniowania składa się z elementów grzewczych o mocy znamionowej 3500W

6Powierzchnia radialnego ogniska stożkowego wynosi 50 mm.

7Intensywność promieniowania: regulowana w zakresie od 10kw/m2 do 50kw/m2.

8System spalania: przez zawór regulacyjny, filtr, przepływomierz regulacyjny zaworu, skład palnika.

9. Palnik: w zależności od składu zapłonu i dyszy, dysza umieszczona jest 10 mm nad powierzchnią próbki w pozycji poziomej i umieszczona w pozycji środkowej próbki.

Główna konfiguracja

Pudełko testowe
