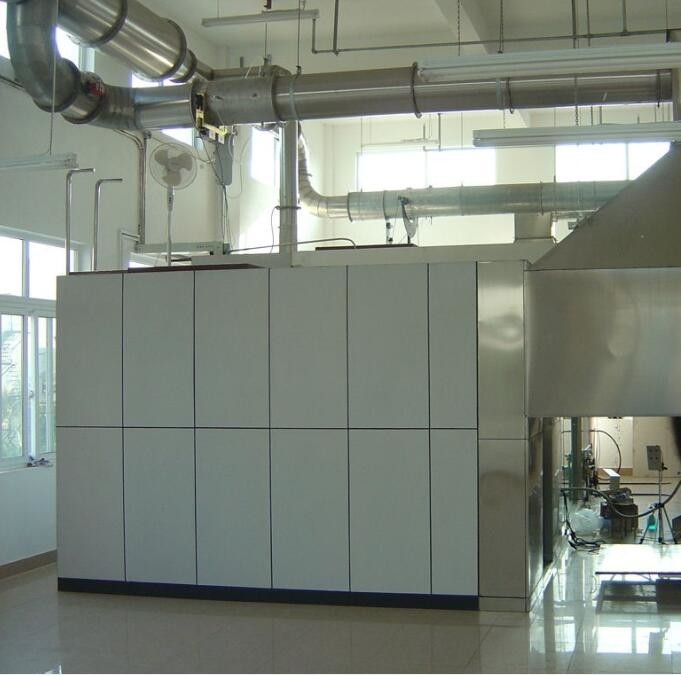

- System sterowania przepływem spalin
|
| Wskaźnik |
pozycja |
Techniczne i specyfikacje |
| 1.1 |
Gotowy do oddychania |
Instalacja bezpośrednio nad otworem komory badawczej spalania, 1,8~2,0 m nad ziemią, wielkość dolnej części wynosi 2440*2440 mm, wysokość 1000 mm, a materiał jest SS304; |
| 1.2 |
Homikser gazu spalinowego |
Instalacja i stożkowy kapelusz zbierający dym bezpośrednio nad nim, rozmiar 900*900*900mm, w środku zainstalowane są dwie płyty ze stali nierdzewnej 900*500,a jedna strona jest otwarta otworem φ400 do podłączenia do rury, materiał to SS304 |
| 1.3 |
Rury wydechowe |
φ wynosi 400 mm, długość 5000 mm, składa się z kilku sekcji, połączonych płaszczem i wysokotemperaturowym pierścieniem uszczelniającym, obydwa końce są zainstalowane z urządzeniem wyrównania spalin, materiał jest SS304; |
| 1.4 |
Wentylator wydechowy |
Centrifugalny wentylator wydechowy, zbiornik wewnętrzny jest wykonany ze stali nierdzewnej, może wytrzymać wysokiej temperatury spalin nie mniej niż 300°C, a objętość powietrza jest ustawiona bez kroków przez konwerter częstotliwości |
| System wydechowy dymu jest wystarczający dla całego dymu wytwarzanego podczas badania spalania telefonu komórkowego, a pojemność wydechowa dymu nie jest mniejsza niż 8000 m3/h; |
| 2. Kompleksowa sekcja pomiarowa |
| 2.1 |
Całkowita sekcja pomiarowa |
Przecinek rury ze stali nierdzewnej o długości 2155 mm i średnicy 400 mm, wykonany z SS304, jest wyposażony w czujniki takie jak ciśnienie, temperatura, ścieżka światła i pobieranie próbek; |
| 2.2 |
Urządzenie czujnika ciśnienia |
Dwu-stronna sonda, wykonana ze stali nierdzewnej, jest zainstalowana w środku rurociągu,a przednie i tylne komory są podłączone do czujnika różnicy ciśnienia przez rurę PTFE w celu wykrycia różnicy ciśnienia w rurociągu; |
| czujnik ciśnienia różniczkowego jest zainstalowany na uchwytzie kompleksowej sekcji pomiarowej, aby zapewnić, że odczyt ciśnienia różniczkowego ma krótkie opóźnienie i brak strat,a czas reakcji T90 wynosi mniej niż 3 sekundy |
| czujnik ciśnienia, zakres 0-2000 Pa, dokładność ±5 Pa; |
| 2.3 |
Urządzenie do wykrywania temperatury |
Przyjąć amerykańską termoparę Omega o średnicy 0,5 mm, termoparę o osłoniętej izolacji typu K spełniającą wymagania IEC; |
| Zakres 0-1000°C, dokładność 0,1°C |
| 2.4 |
Urządzenie do pomiaru ścieżki optycznej |
System tłumienia światła optycznego to typ światła żarówki, który jest zainstalowany na całej sekcji pomiarowej z elastycznym złączem i obejmuje następujące urządzenia:Lampa jest lampą żarówką i jest stosowana w temperaturze koloru (2900±100) K. Zasilanie jest stabilnym prądem stałym, a zakres wahań prądu wynosi ± 0,5% (w tym temperatura, krótkoterminowa i długoterminowa stabilność);
System soczewek służy do skondensowania światła w równoległą wiązkę o średnicy co najmniej 20 mm.Otwór emitujący światło fotoceluły powinien znajdować się w centralnym punkcie soczewki przed nią, a jego średnica (d) powinna zależeć od odległości ogniskowej (f) soczewki, tak aby d/f była mniejsza niż 0.04;
Detektor i importowana sonda fotodiody krzemowej, komora fotodetekcji ma 0,1% stabilność liniową, zakres pomiaru 10 bitów,Odpowiedzialność dystrybucji widmowej fotodiody krzemowej jest zgodna z CIE (krywa oświetlenia), a standardowa funkcja V ((γ) może osiągnąć dokładność co najmniej ± 5%;
czas reakcji 90% układu tłumienia optycznego nie przekracza 3 s;
|
| 2.5 |
Urządzenie do pobierania próbek gazu |
Próbka próbkowa z piercingem rur, wykonana z SS304, ma konstrukcję zdalną, aby ułatwić usuwanie węglowodorów nagromadzonych w rurze próbkowej i skrócić czas opóźnienia systemu |
| 2. Gaz i jego układ sterowania |
| 3.1 |
Górnik |
Specjalny palnik T do spalania materacy składa się z palników głównych i bocznych.Wysokość głowicy palnika T jest regulowana, a materiał to SS304; |
| 3.2 |
Urządzenie zapłonu |
Przyjmuje się metodę długotrwałego zapłonu otwartym płomieniem, możliwe jest zdalne zapłon, bezpieczne, a współczynnik pomyślności zapłonu nie jest mniejszy niż 99%; |
| Główne i boczne głowice spalania są wyposażone w długie urządzenie zapłonu otwartego płomienia, a urządzenie jest wyposażone oddzielnie w rurę gazową,który nie wpływa na przepływ głowicy spalania i może być indywidualnie regulowany za pomocą zaworu igłowego; |
| wyposażone w urządzenie zapłonu iskry do zapłonu długotrwałego płomienia otwartego, bez ręcznego zapłonu, bezpiecznego i zdalnego sterowania; |
| 3.3 |
Regulacja przepływu gazu w głowicy spalania |
Główne i boczne palniki są odpowiednio wyposażone w mierniki przepływu masy w celu kontrolowania przepływu propanu; |
| Przyjąć miernik przepływu masy American Alicat, medium to propan, zakres 0-450 mg/s, dokładność ±(0,8%rdg+0,2%F.S.), czas reakcji 0,1 s; |
| Przepływ gazu jest sterowany za pomocą oprogramowania, a czas płomienia jest sterowany automatycznie; |
| 3.4 |
Kalibrowane palniki piaskowe |
Kalibrowane palniki piaskowe |
| Wyposażone w urządzenie zapłonu z długim otwartym płomieniem i urządzenie zapłonu elektrycznego ze świecą, możliwe jest zdalne zapłon, bezpieczne i wysoki wskaźnik skuteczności; |
| 3.5 |
Kalibrowana regulacja przepływu gazu |
Wykorzystując amerykański przepływomierz masowy Alicat, medium jest propanem, zakres wynosi 0-7 g/s, dokładność wynosi ±(0,8%rdg+0,2%F.S.), czas reakcji wynosi 0,1 s, a maksymalny płomień kalibracyjny wynosi 300kw; |
| Przepływ gazu kalibracyjnego jest sterowany przez oprogramowanie, które może automatycznie sterować stopniowym źródłem płomienia kalibracyjnego o mocy 75 kW/160 kW; |
| 3.6 |
System sterowania |
W celu kontroli przepływu gazu należy użyć bezpiecznego i niezawodnego sterownika Omron PLC wyposażonego w urządzenie odcinające gaz. |
| Oddzielna konfiguracja skrzynki sterującej gazem, bezpieczna i wygodna do obsługi i konserwacji; |
- System przetwarzania spalin
|
| 4.1 |
Filtracja spalin |
Wyposażone w urządzenie filtrujące trójstopniowe, długotrwałe filtrowanie pyłu w gazie spalinowym:
Pierwszorzędny filtr bawełniany z włókna szklanych, filtrujący duże cząstki węglowodorów w gazie spalinowym, a materiał filtracyjny można szybko wymienić;
Filtr amerykańskiego Parkera drugiej klasy, element filtracyjny jest z PTFE, dokładność wynosi 2 μm, a element filtracyjny można szybko usunąć i wymienić;
Wykorzystanie urządzeń, o których mowa w pozycji 2A001.a., 1A001.b., 1A001.c., 1A001.c., 1A001.c., 1A001.d., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A001.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1A101.e., 1
|
| 4.2 |
Zimna pułapka |
Typ pompy kompresyjnej, chłodnia, moc chłodzenia 320 KJ/h, dokładność regulacji temperatury 0,1°C, zmiana statyczna 0,1K, samowykonywanie i bezobsługa |
| 4.3 |
Pułapka parowa |
Automatyczne odprowadzanie wody chłodzącej wytwarzanej przez chłodnicę, bez konieczności konserwacji; |
| 4.4 |
Kolumna suszenia |
Używane do suszenia pozostałej pary wodnej w gazie próbkowym, można je szybko rozmontować i zastąpić środkiem suszącym |
| 4.5 |
Pompa próbkowania |
Niemiecka pompa próżniowa KNF, o pojemności próbkowania 16L/min, może ciągle wytwarzać ciśnienie próbkowania 50KPa, z wysoką szczelnością powietrza, niskim hałasem i niskimi wibracjami |
| 4.6 |
Rotacyjnik |
Importowany miernik obrotowy o zakresie 0-1,5 l/min, który może ustabilizować przepływ gazu próbki wyjściowej i zmniejszyć błąd pomiarowy spowodowany fluktuacją przepływu gazu; |
| 3System analizy stężenia gazu |
| 5.1 |
Analizator gazowy (Servomex) |
Importowany analizator O2, analiza stężenia paramagnetycznego O2, zakres pomiarów 0-21%, dokładność 0,01%, czas reakcji nie dłuższy niż 12 s, przepływ analizatora i hałas nie większy niż 100 ppm w ciągu 30 min;
Odchylenie liniowe: ≤ 1% F.S.;
Powtarzalność: ≤ 0,5 F.S.
Zero pływających opadów deszczu: ≤ 1% F.S./7D;
Czas uruchomienia: ≤30 min;
|
| Importowany analizator CO/CO2, analiza stężenia CO/CO2 typu IR, zakres pomiaru CO: 0-1%, dokładność 0,01%, CO2: 0-10%, dokładność 0,01%, czas reakcji nie przekracza 12 s. |
| 3System pozyskiwania danych |
| 6.1 |
Moduł nabywania |
Używając modułu przejęcia Advantech,
Dokładność zbierania stężenia gazu wynosi 100×10-6;
dokładność pobierania temperatury wynosi 0,1°C;
dokładność odbioru różnicy ciśnienia wynosi 0,1 Pa;
dokładność uzyskiwania czasu wynosi 0,1 s;
pozostałe sygnały wynoszą 0,1% wartości wyjściowej pełnej skali;
|
| 6.2 |
zbieranie danych |
System rejestruje i przechowuje następujące dane co najmniej co 3 sekundy:
Różnica ciśnienia sondy dwukierunkowej, Pa;
Temperatura rury, K;
stężenie O2, w %;
stężenie CO, %;
stężenie CO2 w %;
Przepływ masy propanu, mg/s
Czas, s
|
| 7Standardowe oprogramowanie operacyjne |
| Standardowe oprogramowanie operacyjne obejmuje następujące funkcje: |
| 7.1 |
Monitorowanie stanu systemu |
odczytywanie stanu i wartości sygnału każdego czujnika w systemie; |
| 7.2 |
Kalibracja czujników |
Kalibracja czujników dla temperatury, ciśnienia wiatru, ścieżki światła, analizy stężenia itp. |
| 7.3 |
Kalibracja systemu |
16CFR1633 Standardowa procedura kalibracji etapu systemu |
| 7.4 |
Standardowa procedura działania |
16CFR1633 Standardowa procedura działania |
| 7.5 |
Przegląd sprawozdania |
Raport z testu dostępu do surowych danych i eksportu |
| 7. Pozostałe urządzenia pomocnicze |
| 7.1 |
Ramy badań próbkowych |
Spawane żelazem pod kątem 38 mm, rozmiar 1900*990*115 mm |
| 7.2 |
Narzędzia lokalizacyjne 1 |
Używane do potwierdzenia pionowej pozycji materaca i ramy badawczej, materiał jest SS304 |
| 7.3 |
Narzędzia lokalizacyjne 2 |
Wykorzystywane do potwierdzenia odległości między głowicą spalania a materacem, wykonanym z stopów aluminium |
| 7.4 |
VCR |
Wideo z testu wstępnego |
| 7.5 |
Skala siły ciągnięcia |
Używane do potwierdzenia siły wywieranego przez główną głowicę spalania na powierzchni materaca |
| 7.6 |
Komputer stacjonarny |
Komputer przemysłowy AdvanTech i zintegrowany interfejs pozyskiwania danych zwiększają stabilność działania systemu. |
