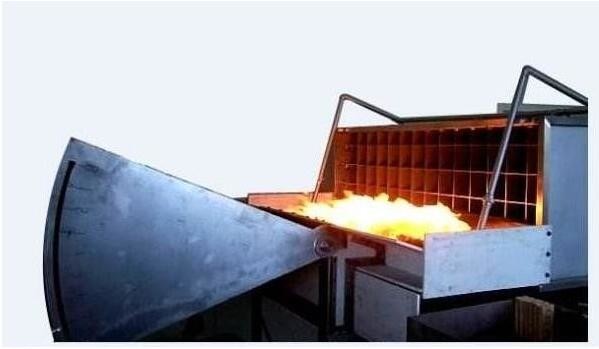

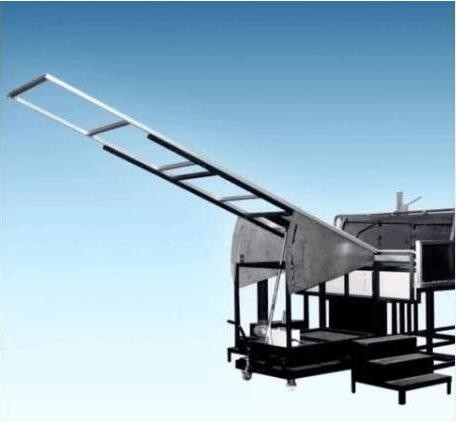

Sprzęt do badania zapalności ogniw słonecznych

Sprzęt do badań łatwopalności ogniw słonecznych spełnia normy UL 1730 ASTM E108

Wprowadzenie produktu

Maszyna do testowania rozprzestrzeniania się płomienia i palenia na ogniwach słonecznych oparta jest na projekcie i opracowaniu UL 1730, IEC 61730-2.Jest to symulacja warunków rzeczywistych w celu oceny wydajności ognioodporności dachu i komponentów przyrządu, w próbkach A1,82 m, b2,4 m i c3,9 m do oceny poziomu A~C. Można również stosować w zakresie odporności na ogień komponentów fotowoltaicznych stosowanych w tym badaniu.

Standardy

UL 1730: wykrywanie dymu w pokojach mieszkalnych dla rodzin wielorodzinnych i hotelowych
monitory: wykrywanie sygnału elektrycznego pyłu domowego;
UL 790: standardowa metoda badań pożarowych materiałów pokrywających dachy;
ASTM E108-04: standardowa metoda badań ogniowych materiałów pokrywających dachy;
NFPA 256: badanie ognia na pokładzie dachu.
IEC 61730-2 Dodatek b: Badania ogniowe modułów fotowoltaicznych.

Charakterystyka urządzenia

Części konstrukcyjne
1Materiały pokrywające dachy ze sklejki, wymiary: 1,300 (w) X1,000 (d) x120 (h), do
zainstalować próbkę testową;
2Płyta badawcza niepalności, zainstalowana na końcu badania, może zatrzymać badanie
paneli hartowanych;
3Płyty sterujące wentylatorami ze stali nierdzewnej, kąt badania można regulować,
wielkość: 1,440 (l) x 940 (h) mm;
4. Używany do wspierania badań głównej oprawy ramy, stali odpornej na korozję, wymiary: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5. niepalna płytka zestaw, zainstalowana przed ramą w celu symulacji
podgrzewacze i kornice, rozciąganie płomienia od palnika do próbki,
wymiary: 330 (w) x 2,130 (d) x 584 (h) mm;
6Prędkość przepływu powietrza do tablicy badawczej: 19 ± 8 km/h (5,5 M/s) i skonfigurować
monitor anemometru;
7. oddzielne rury wentylacyjne, które mogą być wyjmowane z zewnątrz laboratorium;
8. Filtr pęcherzowy jest zainstalowany w kanale wentylacyjnym, zainstalowany w wlewie gazu;
9. przewody wentylacyjne wyposażone w panel regulacji nachylenia do regulacji kierunku przepływu powietrza;
10Rury wentylacyjne przymocowane do przewodnika, mogą zwiększać prędkość, aby zapewnić przepływ powietrza z zewnętrznych zakłóceń, płyty przewodnicze wykonane z stali nierdzewnej,położenie nie zmienia się w zależności od ciśnienia wiatru;
11Materiały przewodowe do stali nierdzewnej, odporne na korozję i ciepło, wielkość: 2,130 (w) x 762 (h) x 3,000 (l) mm;
12. wentylator 220V,50HZ, trójfazowa moc, jest wyposażony w system odwrotny może automatycznie regulować prędkość wiatru, minimalny przepływ na 300m3/min;
13Inwerter o nieskończonej zmienności prędkości, regulowany od 0 do 100%;
14. palniki gazowe (dla przerywanego Shi Huo, rozprzestrzeniania się płomienia i latającego ognia), 1,12m, 60,3mm, poruszające się po stronie badawczej ma szczelinę 12,7mm (w) *0,91m (długą);
15. palnik gazowy może dostarczać 22.000 Btu/min (387 kWh), a zgodnie z a, b, c trzy poziomy spalania, wysokiej precyzji zawór regulacji gazu regulujący przepływ gazu,
16. Termokoupla górnego palnika jest zainstalowana na poziomie 58,7 mm, 888 ± 28 oC;
17. Automatyczny system zapłonu, zapewnić bezpieczeństwo wykonania badań, elektrodę zapłonu 1.8kVp regulator przepływu masy jest minimalne ciśnienie zgodnie z różnymi normami, kontrolę przepływu gazu,Klasy A i B:21,000 ~ 22000 Btu/min (369 ~ 387 kWh) przez 10 minut, klasa C:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4 minuty;
18. System kontroli temperatury - klasa A i B:760±28oC (1400±50oF) -21000 ~ 22000 Btu/min-klasa C:704±28 c (1300±50oF) -18000 ~ 19000 Btu/min
19Wysokiej precyzji mierniki ciśnienia i zawór regulacji ciśnienia kontroluje ciśnienie gazu;
1) - Każde przeniesienie do gazu w palnikach wymaga zastosowania różnych metod badania i kontroli;
2) - LNG: za pomocą MFM można dokładnie zmierzyć przepływ (kontrola zaworu regulacji przepływu);
3) - LPG: przepływ powietrza przy użyciu układu falownika: pokład badawczy przy 19 ± 8 km/h (5,5 M/s);
20Materiały podtrzymujące sieci metalowe, palety mogą być obracane, tak aby pełne spalanie
materiały;

Sekcja badawcza

1System sterowania komputerowego specjalnego oprogramowania sterowania Stanów Zjednoczonych do eksperymentu Labview, integracja 10.2 "LCD scree;
2. systemy pozyskiwania danych, język programowania LabView jest używany do programowania, karty pozyskiwania danych USA NI oferuje
3System pozyskiwania danych składa się z następujących części:
1 16-bitowy moduł wejściowy termoparów
2 Moduł wejściowy 16-bitowej konwersji a/d
3 Moduł wejścia/wyjścia danych
4 12-bitowy moduł wyjściowy konwersji a/d
5 4 i 8-slotowe podłoże
Moduły Laboratoryview
Moduł sieci LabView/Ethernet
4Systemy testowania marki, palniki gazowe, płomień pochłaniający materiał palący, temperaturę palnika gazowego można regulować na 880±10oC.

Standardowe wyniki

1Ogólne normy dotyczące rozprzestrzeniania się płomieni
1 Każda część materiałów pokrywających dach (komponent lub panel) z pokładu testowego w płomieniach lub świecących cząstkach,
2Może prześlizgnąć się przez materiały pokrywające dach, podzielone, zakrzywione, takie jak otwarty pokład dachowy,
3Klasyfikacja bezpieczeństwa przeciwpożarowego A: zakres rozprzestrzeniania się płomienia wynosi 1,82 M,
poziom bezpieczeństwa przeciwpożarowego B: zakres rozprzestrzeniania się płomienia wynosi 2,4 m,
Bezpieczeństwo przeciwpożarowe klasy C: powierzchnia rozprzestrzeniania się ognia wynosi 3,9 m,
Mierzone od krawędzi próbki rozprzestrzeniania się płomienia,

2Ogólne normy dotyczące spalania na dachu
1 Każda część lub komponent panelu z pokładu badawczego w płomieniach, które wybuchają lub spadają,
2 Części dachu lub część paneli w konstrukcji dachu lub element w postaci cząstek świetlnych znikają,
3 Kontynuacja z elementami lub panelami spalinowymi
