Laboratorium do testowania łatwopalności, UL1685 Komora testowa do tac pionowych do kabli Podanie
Zastosuj, aby sprawdzić test ogniowy pionowej tacy w celu określenia wartości propagacji płomienia kabla i dymu, gdy przewody są poddawane działaniu płomieniującego źródła zapłonu. (Nie ma to nic wspólnego z kablami, takimi jak energia elektryczna, telekomunikacja itp.)
Główne składniki, w tym
za. System kontroli źródła zapłonu
b. Wieża rozdzielcza i system kontroli emisji dymu
C. System kontroli ciśnienia i przepływu gazu
D.Smoke system pomiaru transmitancji i temperatury
e.Flame system pomiaru wysokości
parametry techniczne

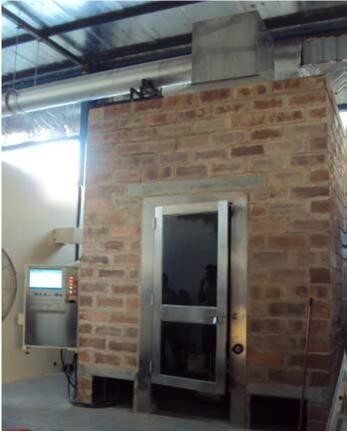

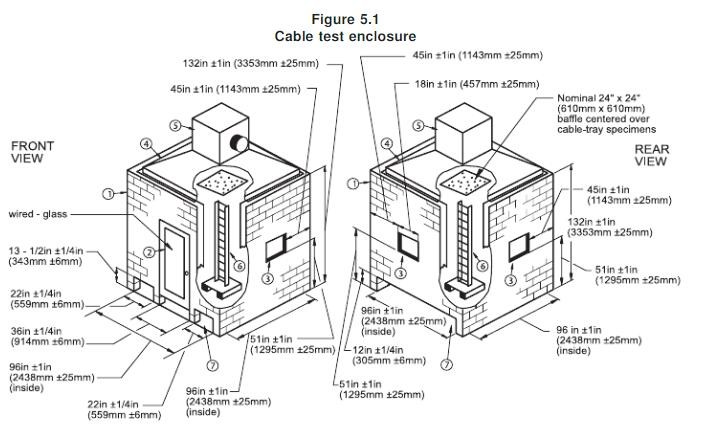

1. Laboratorium: ściana przyjmuje ognioodporną cegłę wysokotemperaturową, powierzchnia wewnętrzna jest pokryta czarną farbą, a wymiar ściany to W2438 x D2438 x H3353mm; namalowany
2. Drzwi laboratoryjne: rama ze stali nierdzewnej 0,9 x H2m, drzwi ze szkła hartowanego;
3. Wieża zbierająca dym: kąt nachylenia 40 stopni, sześcian ma 914 mm; długość filtra wynosi 610 mm;
4. Okno obserwacji: długość boku wynosi 457 mm, odległość od dna do ziemi wynosi 1295 mm, a prawa do ściany 1143 mm.
5. Wlot powietrza: 559 x 343 mm, 914 x 305 mm, 2438 x 343 mm;
6. Rura wydechowa: L9000 * o średnicy 406 mm, zainstalowana w wieży po prawej stronie poziomu gromadzenia kostek;
7. Spalanie drabiny: wysoka 2400 mm, L305 * W25 * D25. Odległość 299 mm między dwoma kwadratami;
8. A: są 242 otwory L341mm * D30mm;
9. Przepływ gazu: 13.2 L / mim, standardowe ciśnienie i temperatura, kontrola przepływu masy;
10. Przepływ powietrza: 76,8L / mim, standardowe ciśnienie i temperatura, kontrola przepływu masy;
11. Wykrywanie przepływu: przepływomierz różnicy ciśnień służy do pomiaru natężenia przepływu rury wydechowej, zapewniając podstawę do kontrolowania prędkości wentylatora.
12. Transmitancja: fotokomórka krzemowa wykrywa gęstość dymu w próbce, gdy próbka jest spalana.
13. Wysokość płomienia: widzialne światło podczerwone w czasie rzeczywistym wskazuje aktualną wysokość płomienia;
14. Specjalne oprogramowanie: potrafi pobierać przepływ rurociągu w czasie rzeczywistym, gęstość dymu, wysokość płomienia i inne dane w celu narysowania krzywej i generować raporty, które można zachować do kontroli lub drukowania;
15. System sterowania: komputer + oprogramowanie sterujące, przepływomierz masowy itp.
Standardy
Zgodnie z klauzulą 9.6 i 9.7 normy UL1685-2007, UL2556-2007
