Komora badawcza płomienia drutu dla kabli elektrycznych w warunkach pożaru Integralność obwodu

Komora badawcza płomienia drutu dla kabli elektrycznych w warunkach pożaru Integralność obwodu

Standardy

IEC 60331-21

Badania przewodów elektrycznych w warunkach pożarowych - Bezpieczeństwo obwodu - Część 21: Procedury i wymagania - Kable o napięciu nominalnym do 0,6/1,0 kV włącznie

Specyfikacja

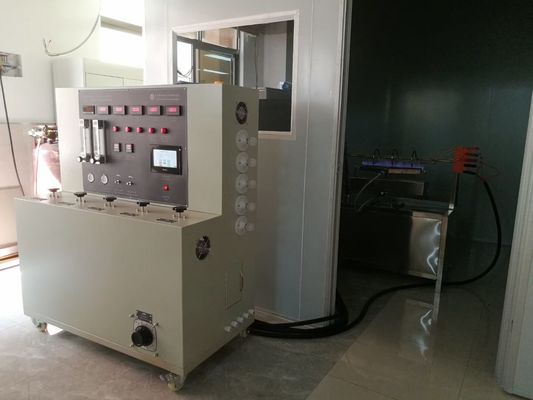

2. Zasada konstrukcji urządzenia do badań integralności kabli i linii kablowych:

Badanie ognia kabli i integralności kabli jest podzielone na trzy części: skrzynkę spalinową, ramę spalinową i skrzynkę sterującą, z których każda jest indywidualnie ruchoma.Każde urządzenie jest wyposażone w koła na dole dla łatwego poruszania się i sanitarne. Urządzenie stosowane w przypadku kabli i przewodów wymagających integralności linii przy użyciu płomienia o temperaturze nie mniejszej niż 750 °C (regulacja mocy cieplnej) do indywidualnego badania ognia

Parametry techniczne maszyny do badania integralności kabli i przewodów kablowych w procesie spalania:

1Konstrukcja komory spalania

Jest przymocowany do kątowego żelaznego uchwytu odpowiednim materiałem do utworzenia całej sześciennej komory spalania.

Komora spalania: wymiary wewnętrzne: 3M x 3M x 3M łącznie 27 metrów sześciennych.

Może być konstrukcja ściana cegły lub konstrukcja stalowej płyty, wybrane przez klientów

2Wzorzec składa się z dwóch lub trzech metalowych pierścieni o średnicy wewnętrznej około 150 mm.

3. Urządzenie palące:

(1) Blowtorch: palnik gazu propanowego o nominalnej długości 500 mm i szerokości 15 mm dla dyszy z mieszarką venturi.

(2) Przepływomierz: przepływomierz powietrza: 80L/min, przepływomierz propanu: 5L/min

(3) Kompozycja układu sterującego płomieniem: zawór regulacyjny ciśnienia, piezoelektryczny zapalnik, urządzenie wyłączające płomień, termopłata regulacyjna temperatury,

Źródło gazu (należące do Państwa firmy), urządzenie zapłonowe, rurociąg gazowy, przepływomierz, mikser venturi,

Wypalnik, zawór kulkowy, przewód powietrza, butelka sprężonego powietrza (w posiadaniu firmy)

(4) Czasomierz: 0~99,99s/m/h można ustawić dowolnie

(5) Urządzenie zapłonu: do zapłonu automatycznego

(6) Regulator temperatury: składa się z dwóch sekcji monitorowania temperatury,

Zakres temperatury: 0~1000°C można ustawić dowolnie.

4Obciążenie linii:

(1) Spróbowany transformator: 3000VA trzy (2) Próbne napięcie: AC1000V

(3) Prąd badawczy: 3A
