IEC60695-11-03 Urządzenia do badań ogniowych Pionowy tester palności pojedynczego kabla

Miejsce pochodzenia Chiny
Nazwa handlowa SKYLINE
Orzecznictwo CE
Numer modelu SL-7603C
Minimalne zamówienie 1 jednostka
Cena negotiated
Szczegóły pakowania Pułapka ze sklejki
Czas dostawy 10 dni roboczych
Zasady płatności T/T, L/C, Western Union,
Możliwość Supply 1 jednostka / miesiąc
Szczegóły produktu
Normy: IEC60332-1-1:2004 Pionowa komora spalania: Szer. 300 x wys. 1200 x gł. 450 mm
Długość okazu: 600±25mm Zakres przepływu gazu: 0,1-1 l/min
Podkreślić:

flammability test apparatus

,

flammability testing labs
Opis produktu

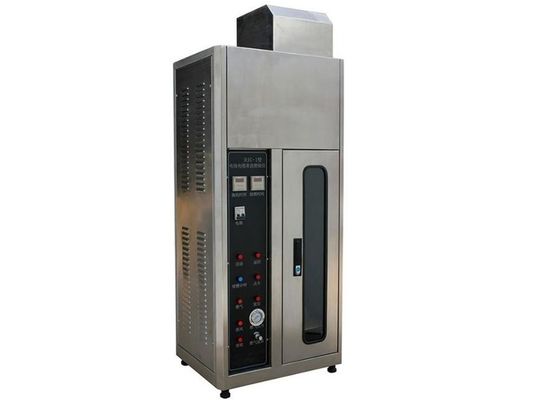

IEC60695-11-03 Tester palności pionowej pojedynczego kabla


Wprowadzenie produktów

Tester spalania pojedynczego kabla jest najczęściej używanym i niższym kosztem sprzętu do testowania odporności ogniowej kabli, który może spełniać normy IEC 60332-1-1:2004 w przepisach dotyczących wskaźników technicznych i wymagań.Tester spalania pojedynczego kabla służy do testowania właściwości zmniejszających palność warstwy izolacyjnej kabla w nietypowych warunkach, takich jak przegrzanie i przetężenie.Może być stosowany w teście rozprzestrzeniania płomienia w kablu pionowym lub światłowodzie, a także może badać stan płonących kropel podczas spalania.


Podanie
Dotyczy sprawdzenia pojedynczego przewodu izolacyjnego i testu pionowego rozprzestrzeniania się kabla, którego całkowita powierzchnia przekroju jest mniejsza niż 0,5 mm2

Normy
Zgodnie z IEC60332-1-1:2004, IEC60332-1-2:2004, IEC60332-1-3:2004, EN50265-1, EN50265-2-1

Główne parametry
Pionowa komora spalania Szer.300xWys.1200xGł.450mm
Gaz Użyj propanu o wysokiej czystości lub gazu płynnego (dostarczone przez użytkownika)
Długość próbki 600±25mm
Powierzchnia okazu Całkowita powierzchnia przekroju mniejsza niż 0,5 mm2
Testowanie temperatury To urządzenie znajduje się w dusznym pomieszczeniu, a temperatura utrzymuje się na poziomie 23 ± 10 ℃ do testowania
Czas palenia ciągłe ustawienie w zakresie 0,1-999,9 S, w czasie wiązania płomień może stale palić próbkę
Funkcja sterowania Przełącznik może być ręczny lub automatyczny, zgodnie z rzeczywistymi potrzebami
Zakres przepływu gazu 0,1-1 l/min
Zakres przepływu powierzchni 0,1-1m3/h
Palnik 500 W dla mocy standardowej, 125 ± 25 mm dla całkowitej wysokości płomienia
System pomiaru temperatury zgodnie z wymaganiami norm GB / T5169.14-2007 i IEC60695-11-03, w tym miedzią temperaturową (10 g), termoparą typu K i średnicą 0,5 mm z osłoną ze stali nierdzewnej, stoperem i termometrem itp.



Automotive Single Wire.pdf

IEC60695-11-03 Urządzenia do badań ogniowych Pionowy tester palności pojedynczego kabla
Co to jest test płomienia pionowego?
Próbkę umieszcza się pionowo nad kontrolowanym płomieniem i wystawia na określony czas.Po ekspozycji źródło płomienia jest usuwane.Pomiary wykonuje się na podstawie czasu, przez jaki próbka nadal płonie, oraz czasu trwania poświaty po usunięciu źródła płomienia.
Co to jest test ekspozycji na płomień dla kabla?
Tabela 1: Normy UL dotyczące kabli sterujących i oprzyrządowania zawierające pionowe testy płomienia Test UL Flame Exposure UL 1685 mierzy rozprzestrzenianie się płomienia w grupach kabli w stalowej drabince.Taca ma 12 cali szerokości, 3 cale głębokości i 96 cali długości.
