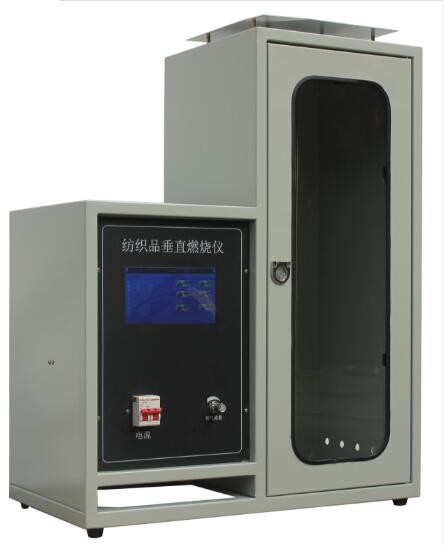

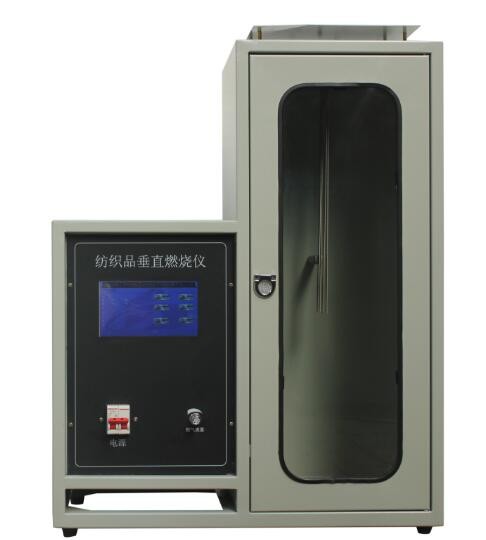

Sprzęt do badań tekstylnych Układ sterujący ekranem dotykowym

Układ sterujący ekranem dotykowym

Zastosowanie

Sprzęt jest odpowiedni do wszystkich rodzajów tkanin i ich wyrobów, takich jak sieci bezpieczeństwa, odzież ochronna, pasy bezpieczeństwa itp.,i wreszcie stosuje się do metody badawczej właściwości spalania pionowej strony materiału włókienniczego określonej w GB5455-2014.

Parametry techniczne

1. Wyświetlacz ekranu dotykowego / sterowanie
2Urządzenie jest podzielone na dwie części: część sterującą i skrzynkę spalinową, której rozmiar wynosi 330*330*765 mm.
3Przednia część komory spalinowej to drzwi obserwacyjne ze szkła hartowanego.
4Górna część pudełka jest równomiernie rozmieszczona z 16 otworami wydechowymi, średnica wewnętrzna wynosi 12,5 mm; po obu stronach pudełka spalinowego znajduje się 6 otworów wydechowych, a średnica wewnętrzna wynosi 12,5 mm.
5. Górna część pudełka jest przymocowana do górnej części
6Górna część pudełka jest wyposażona w uchwyt, a dolna część klipa modelu znajduje się 17 mm nad najwyższym punktem dyszy zapłonowej.
7. Wewnętrzna średnica dyszy zapłonowej wynosi 11 mm, a głowa i linia pionowa są pod kątem 25°. Czas zapłonu: dokładność do 0,05 s
8Źródło gazu: propan, butan lub gaz mieszany z propanem i butanem klasy przemysłowej, przy użyciu gazu metanu o czystości nie mniejszej niż 97% po wstępnej obróbce próbki zgodnie z pkt 7.3
9Wielkość próbki: 300*89 mm, pięć poziomych i pionowych
10. Temperatura otoczenia: -10 ° C ~ 30 ° C
11. napięcie i moc zasilania: 220V±10% 50HZ Moc mniejsza niż 100W
12. Czas płomienia palnika Bunsen 0-99M99S, może być ustawiony dowolnie, dokładność ± 0,01s
13. Yu Yan, czas poświetlenia: najdłuższy 0-99M99S
14Wysokość płomienia niebieskiego palnika Bunsen: 15mm-175mm można swobodnie regulować, ze skalą wysokości płomienia
15. Bunsen palnik automatyczne zapalenie, automatyczne czasowanie, czas zapłonu może być ustawiony dowolnie (może być ustawione z góry)
16. Parametry dotyczące ekranu dotykowego:
a. Rozmiar: 7 cali Efektywny rozmiar ekranu Długość 15,5 cm Szerokość 8,6 cm;
b. Rozdzielczość: 800*480
c. Interfejs komunikacyjny RS232, 3.3V CMOS lub TTL, tryb portów seryjnych
d. Pojemność pamięci masowej: 1G
e. Korzystanie z wyświetlacza sterownika FPGA wyprodukowanego wyłącznie z sprzętu, czas uruchomienia ′′zero′′, uruchomienie na zasilanie
f. Wykorzystując architekturę M3+FPGA, M3 odpowiada za analizę instrukcji, FPGA koncentruje się na wyświetleniu TFT, prędkość i niezawodność prowadzą ten sam schemat
Główny sterownik przyjmuje procesor o niskim zużyciu energii i automatycznie wchodzi w tryb oszczędności energii.

Zalety produktu
Tekstylia pionowa płomienie tekstylia pionowa płomienie pionowe pionowe pionowe płomienie tekstylia pionowa płomienie pionowe pionowe pionowe płomienie
