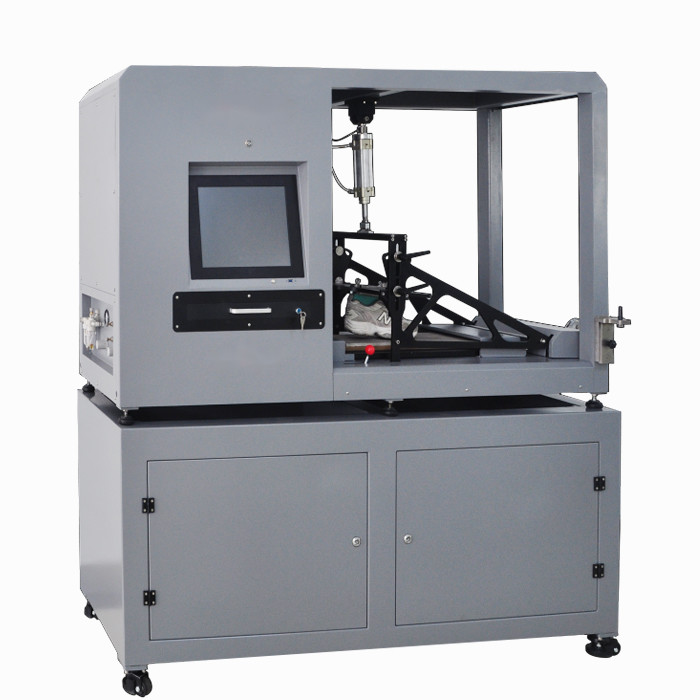

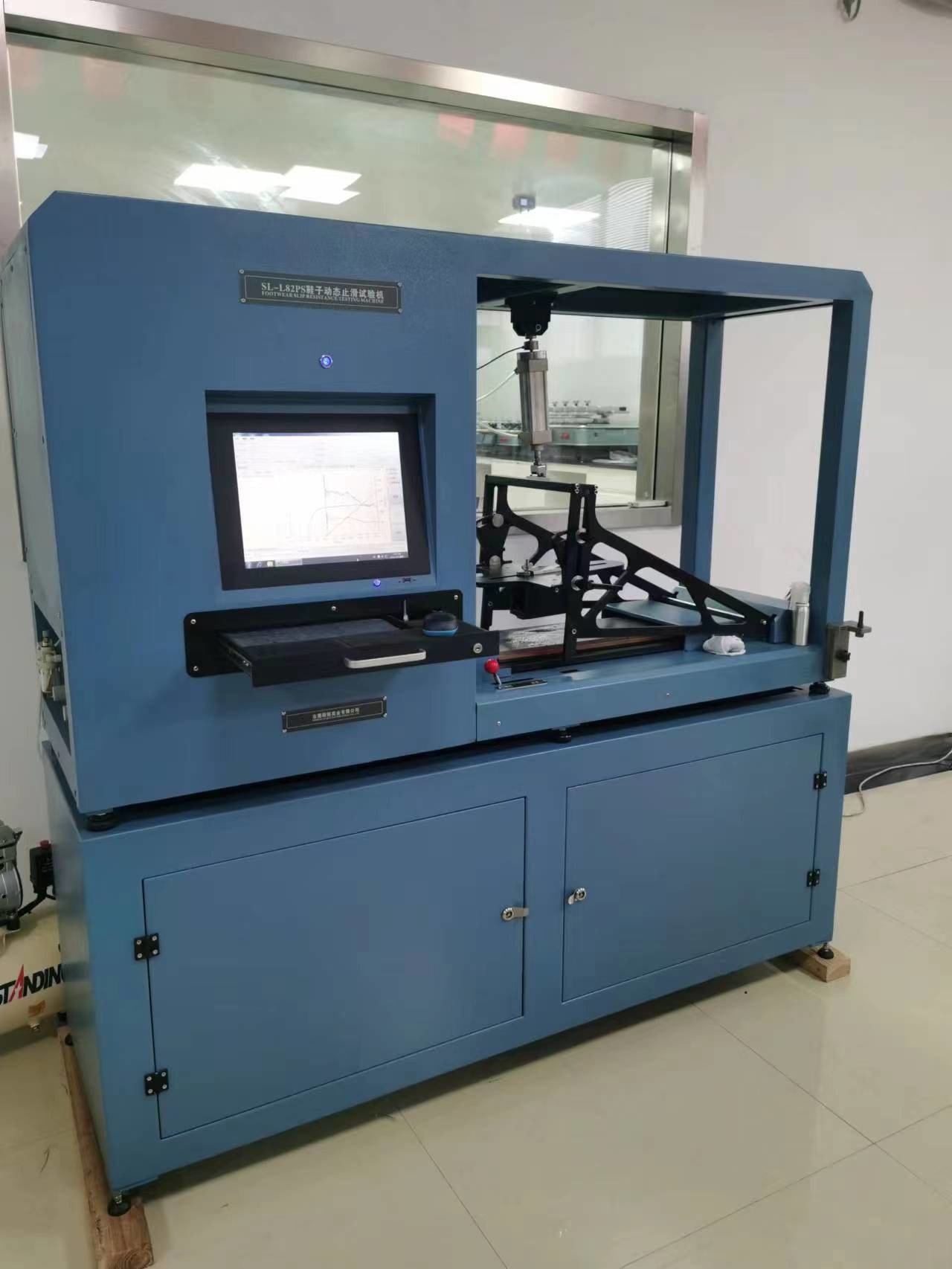

ISO 13287 Wyposażenie do badań dynamicznej odporności na poślizg obuwia
Wykorzystanie
Zastosowanie z góry ustalonego obciążenia przez różne media, takie jak drewno, PVC, płytki ceramiczne lub określone i ustawienie określonych czasów i prędkości tarcia, które mają zmierzyć pojedynczy współczynnik tarcia,a potem ocenić odporność na poślizg butów.
Standardy
ISO 13287, GB/T 28287, ASTM F2913, SATRA TM 144, ISO 24267, ISO 20344,
Zasada
Wykorzystuj określone obciążenie poprzez różne nośniki (płytkę ze stali nierdzewnej, płytkę ceramiczną lub określone).Do pomiaru współczynnika tarcia podeszwy w celu określenia odporności poślizgu butów;
Projekt testowy
Elementy badawcze:Sprzedni poślizg obcasów
Zjeżdżanie przedniej części do tyłu
Z przodu płaski ślizg
Wymogi dotyczące instalacji
1.Zapewnienie zasilania: AC 220V 50Hz 1500W;
2.Środowisko: 23 ± 2 °C, 50% ± 5%;
3. Operacja: piętro;
4Wymagania gazowe: sprężone powietrze
TechnicznepArametry
| Ciśnienie pionowe |
0 ‰ 1000N |
| Napięcie poziome |
0 ‰ 1000N |
| Prędkość badania |
(0 ~ 0,3 ± 0,03) m / s regulowane |
| Aktywny cios płyty |
0 ‰ 200 mm |
| Czas kontaktu statycznego |
0 ‰ 5 |
| Ostatnie urządzenie do mocowania butów |
0 ¢ 30 |
| Weryfikacja |
1KN/1 sztuk |
| czujnik poziomy |
1KN/1 sztuk |
| Dokładność |
± 0,5% |
| Dokładność regulacji ciśnienia pionowego |
± 1% |
| Czas regulacji ciśnienia pionowego |
0 ~ wartość ustawiona, mniej niż 0,2 sekundy |
| Reduktor planetarny |
Wskaźnik redukcji 1:15, biegając niski dźwięk maniakalny |
| stolik roboczy |
600 * 320mm (z stali nierdzewnej) |
| Silnik sterujący |
Serwo silnik marki 750 W |
| System ciśnienia |
dokładna regulacja zaworu proporcjonalnego, ustawienia komputerowe, automatyczne ciśnienie |
| Stawka do pobierania próbek |
z aluminium stopu |
| System sterowania + oprogramowanie |
Skyline opracował szybki system pozyskiwania danych i specjalne oprogramowanie testowe, wbudowane w ISO 13287, SATRM 144, ASTM F2913, GB/T3903.6 i inne metody testowe bezpośrednio powołujące |
| Cylinder siły zastosowania |
Cylinder SMC |
| Urządzenia ochronne |
ochrona przed wyciekiem, ochrona przed przeciążeniem pod ciśnieniem, ochrona przed ograniczeniem przebiegu buforu powietrza |
| Wskaźnik kąta klinia |
7 ° i 5 ° dwóch rodzajów |
| Powietrze sprężone |
minimum 6 bar, z urządzeniem do czyszczenia szlifowania (pneumatyczny pistolet rozpylający) |
| Wymiar |
192*81*175 L*W*H cm |
| Waga |
600 kg |
Standardowe akcesoria
| Buty trwają ((40, 41, 42, 43, 44) |
1 para |
| Szybko ładowane stojaky do składanych ładunków |
1 sztuk |
| 5/7°Widge angle gauge |
2 sztuk |
| Standardowy blok gumowy ISO 13287 (do kalibracji płytek i przyrządów) |
1 sztuk |
| Bloki do szlifowania |
1 sztuk |
| Urządzenie dmuchające do szlifowania (pneumatyczny pistolet rozpylający) |
1 sztuk |
| Bloki do szlifowania |
1 sztuk |
| Papier szlifowy z węglanu krzemu P400 |
1 opakowanie (50 kartek) |
| ISO 13287 podobne płytki (standardowe media dla chodnika SRA) |
1 zestaw |
| Płytka testowa ISO 13287 ze stali nierdzewnej (standardowe nośniki dla chodnika SRB) |
1 sztuk |
| Standardowe płytki ceramiczne (do użytku domowego, SATRA TM 144, ASTM F2913) |
1 sztuk |
| Interfejs marmurowy |
1 sztuk |
| Interfejs podłogi drewnianej |
1 sztuk |
| SATRA TM 144, ASTM F2913 buty z blokami kątowymi instalacji ze skórami |
1 sztuk |
| Siarczan sodu dodecylowego (SRA test płytek preparatu śliskich powierzchni drogowych) |
2 butelki |
| Standardowy roztwór wodny gliceryny, zwykła gliceryna 2 butelki (badanie płytki ze stali nierdzewnej SRB do przygotowania śliskiej powierzchni drogi) |
1 butelka |
| Przywóz silnego kleju (silne przyczepienie, rozdarcie i odkrywanie kleju nie jest zgodne ze standardowym klejem, podeszwami, skórami i innymi testami) |
1 rolka |
Akcesoria opcjonalne
1.ISO 13287 mechaniczne podłogi 1 zestaw (4 / zestaw, dla butów do 250 rozmiarów butów);
2.Wiskometr obrotowy (standardowa modulacja gliceryny);
3.Próbuje szorstkości 1 (wykrywanie płytek, szorstkości płyt ze stali nierdzewnej);
4. Cichy sprężarka powietrza;
