Podkreślić:
Sprzęt optyczny 100 mm x osi
, wyposażenie optyczne osi x i y
Zastosowania i testy

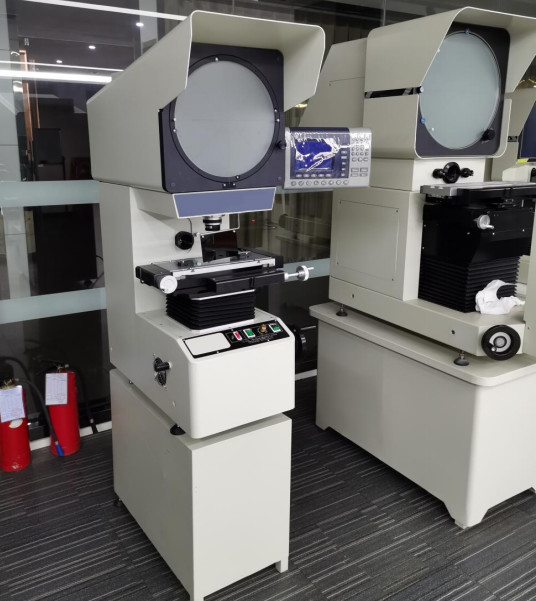

Jakość systemu optycznego tego produktu jest doskonała, obraz obiektywu jest jasny, a powiększenie dokładne.błąd pomiaru konturów jest mniejszy niż 0.08%; błąd wskazania współrzędnych pomiaru może osiągnąć (3+L/200) μM; jest wyposażony w specjalną mikrodrukarkę i przełącznik stopniowy, który jest bardzo wygodny do wyjścia danych i pobierania próbek.Obraz obróbki może być pełnym obrazem pionowym lub obrazem odwróconym. Podnoszenie osi Z tego projektoru przyjmuje metodę przesyłu kolei przewodniczej, co poprawia stabilność i trwałość kadłuba. Projektor ma wyraźne obrazy i dokładne powiększenie.
Zalety
W porównaniu z podobnymi produktami projektor pomiarowy produkowany przez naszą firmę ma następujące cechy:
1Instrument ten może skutecznie wykrywać kontury i kształty powierzchni różnych skomplikowanych części roboczych, takich jak: szablony, części do pieczętowania, kamy, obrót śrubokrętami, przekładnie,maszyny do tworzenia, fresowania i inne narzędzia, noże i części, a także końcówki, zegarki i stalowe kamienie itp.
2Ma szeroki zakres zastosowań. Jest szeroko stosowany w maszynach, formie, licznikach, elektronikach, przemysłu lekkim i innych gałęziach przemysłu.To niezbędny sprzęt weryfikacji pomiarów dla pomiarów i warsztatów produkcyjnych.
3Dokładność pomiaru przyrządu: (3+L/200) μm
4Rozstrzygnięcie cyfrowego wyświetlacza współrzędnych X i Y: 0,0005 mm
5System przetwarzania danych: DP100 wielofunkcyjny system przetwarzania danych, pełny chiński wyświetlacz może wykonywać próbki wielopunktowe, rotację współrzędnych, punkt, linię, odległość,wyjście danych RS-232 wykrywania kąta, może wyświetlać grafiki pomiarowe.
6Przyjmuje turbinę o kącie 45° i pręt wirusowy do podnoszenia.
Parametry techniczne
150*50mm, 200*100mm, 300*150mm można wybrać
| Model |
SL-U300-1 |
| Stolik roboczy |
Przebieg osi X (mm) |
200 |
| Przebieg osi Y (mm) |
100 |
| Rozmiar metalowego stołu (mm) |
350×170 |
| Rozmiar szklanego stołu (mm) |
246×120 |
| Przebieg osi Z (mm) |
100 ((W celu skupienia) |
| Mdokładność pomiaru |
(3+L/200)um |
| Rozdzielczość linijki siatki |
00,0005 mm |
| Ekran projekcyjny |
rozmiar ekranu ((mm): Φ300mm
Przyjąć japońską technologię fotolitografii, wygrawerowaną ryżem.
|
| Zakres obrotowy: 0-360° |
|
Rozdzielczość wyświetlacza kąta obrotu: 1° lub 0,01°
Przyjmij japoński koder obracający się
|
|
Celem
soczewka
|
Zwiększenie |
10X
(Zasadnicze)
|
20X
(nieobowiązkowe)
|
50X
(nieobowiązkowe)
|
100X
(nieobowiązkowe)
|
| widok obiektu ((mm) |
Φ30 |
Φ15 |
Φ6 |
Φ3 |
| Odległość pracy ((mm) |
77.7 |
44.3 |
38.4 |
25.3 |
| System przetwarzania danych |
Wielofunkcyjny system przetwarzania danych, może mierzyć punkt, linię i kąt. |
| Oświetlenie |
Lampy halogenowe 24V/150w
Oświetlenie transmisyjne i odblaskowe wykorzystuje lampy halogenowe o napięciu 24 V i 150 W importowane z firmy Osram w Niemczech.
|
| Zimno. |
Chłodzenie powietrzem przymusowym (3 wentylatory osiowe) |
| Wielkość maszyny |
788*524*1152 mm |
| Władza |
110/220V (AC).50/60Hz,400W |
