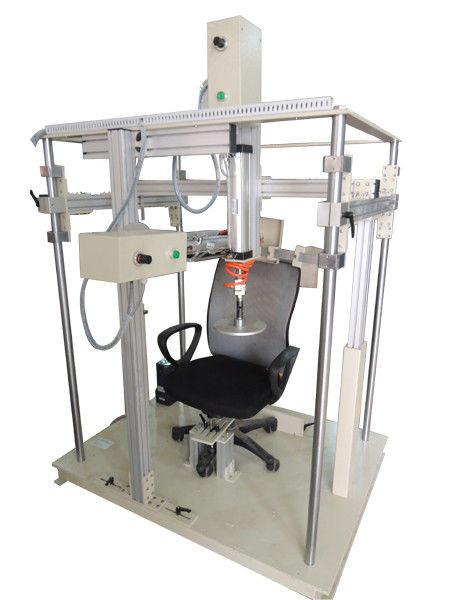

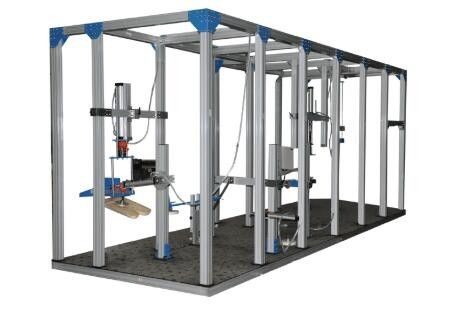

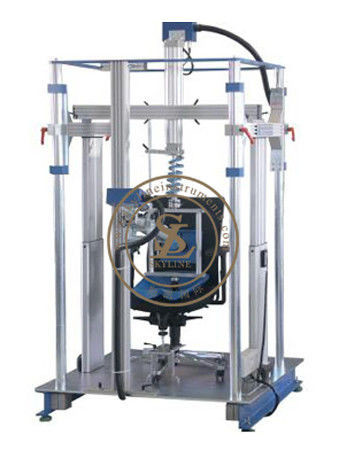

BIFMA 5.1 Sprzęt do testowania mebli Maszyna do testowania trwałości oparcia

BIFMA 5.1 Sprzęt do testowania mebli Maszyna do testowania trwałości oparcia

Niniejsza maszyna jest przeznaczona do oceny zdolności krzeseł do wytrzymania obciążeń związanych z zmęczeniem i zużyciem spowodowanych siłą odwróconą na oparciu krzesła.

Parametry techniczne

i.badanie statyczne/trwałości siedzenia i tyłu,

ii.Próba statyczna przedniej krawędzi siedzenia

iii.próbę statyczną przy oparciu o ramię w górę i w dół,

iv.próbę statyczną ramienia w bok

v.statyczne badanie nogi do przodu/stron

vi. badanie uderzenia z tyłu

VII.Próba uderzenia siedzenia

1. Ukuran ramy maszyny: (((2700×1990×2300) mm, aluminium wytłuszczone

2- Bekalankuasa: jednofazowa, 220V AC

3/Mempunyai6tesenujianiaitu:

I. Badanie statyczności siedziska i tyłu/trwałości oraz statyczności przedniej krawędzi siedzenia

a. Cylinder pneumatyczny o pojemności komórki obciążeniowej 1000 N (horyzontalnie) i 2000 N (wertikalnie)

b. 1 cylinder poziomy i 1 cylinder pionowy

c. Mechanizm - określone obciążenie pionowe nakłada się najpierw na siedzenie, a obciążenie utrzymuje się przy nakładzie obciążenia poziomego. Siła utrzymuje się przez 10 ± 2 s lub 2 ± 1 s (przystosowalna).To oznacza, że na cyklu.

d. Zmiennego kierunku obciążenia (90° w stosunku do oparcia krzesła)

e. regulowana wysokość

f. Podłoga ładowania - przymocowana do cylindru i może swobodnie obracać się

- podłoga ładowania siedzenia - mocowana na pionowym cylindrze (przyp. załącznik)

- tylna podłoga załadunkowa - przymocowana do cylindru poziomego

g. Elektroniczny licznik z góry ustalony (EPC) - 6-cyfrowy licznik do ruchu cylindru do 200 000 cykli

h. Powietrze kompresowe: ±6 kg/m2

i. Dostępne programowanie PLC i kod bezpieczeństwa

j. Jednopasowe prądy prądu przemiennego 220 V

k. Prędkość: regulowana (10-20 cykli/min)

II. Badanie statyczne podnośnik do góry i do dołu

a. Składa się z dwóch cylindrów. Oba cylindry mogą być ustawione na:

- pozycja pionowa z regulowaną odległością poziomą (do 1 m) - do zastosowania pionowej siły w dół (do 900 N) na podłodze i podniesienia krzesła z platformy.

b. Wysokość regulowana do 1 m.

c. Podłoga ładunkowa mocowana do cylindra: zdalna, o średnicy 100 mm, grubości 50 mm, o okrągłych krawędziach o promieniu 12 mm i płaskiej powierzchni.

d. 3 tryb działania:

- Tryb 1: obsługa tylko pierwszego cylindra (dla krzesła z położeniem jednej strony)

- Tryb 2: obsługiwać tylko drugi cylinder (w przypadku krzesła z podłogowym)

- Tryb 3: uruchomione jednocześnie oba cylindry

e. Wymagany cykl: 10 razy

f. Siła jest utrzymywana przez 10 ± 2 s.

III. Badanie obciążenia statycznego oparcia ramiennych w bokach

a. Składają się z poziomego cylindru z dwoma podłogami ładowania (100 mm średnicy) mocowanymi w przeciwnych kierunkach (zob. załącznik).

b. Cylinder jest mocowany na pionowym słupie i regulowany wysokością (500-1000 mm)

c. Zespół cylindra i podłoża ładowania może mieścić się między dwoma podłogami (min. odległość 400 mm), tak aby siła boczna (max.900N) mogła być stosowana jednocześnie do podłogi poprzez podłoże ładowania.

g. Wymagany cykl: 10 razy

h. Siła jest utrzymywana przez 10 ± 2 s.

IV. Badanie statyczne z nogami do przodu/po bokach

a. Składa się z jednego cylindru, który można ustawić w pozycji poziomej i pionowej.

b. Komórka obciążeniowa: pojemność 1000N

c. Wysokość regulowana do 1 m

d. Podkład ładowania mocowany na cylindrze: średnica 100 mm, grubość 50 mm, promienie 12 mm, zaokrąglone krawędzie i płaska powierzchnia.

e. Wykorzystanie siły: 10 razy, utrzymywane przez 10 ± 2 s.

V. Badanie uderzeń pleców/ramion

a. młotek uderzeniowy

- Wisiący i obracający młotek wahadłowy do wolnego upadku

- regulowana wysokość (300-1000 mm)

- Konstrukcja - odnośnik załącznika

b. Skala pomiaru wysokości

- stojące na podłodze i mobilne

- zasięg: 1,5 m

c. poduszka gumowa

- Wielkość: 1,5 × 1,5 × 0,002 m

- Twardość: (85±10) IRHD zgodnie z ISO 7619-2:2010, przetestowane przez akredytowane laboratorium

VI. Badanie uderzeń siedzenia

a. Cylinder pneumatyczny

- utrzymywać, uwalniać i podnosić urządzenie uderzające

- Wysokość: wysokość regulowana do 2 m od podłogi

- Przymocowane do urządzenia uderzającego i pozwalające na swobodny upadek urządzenia uderzającego na powierzchni badanej na wysokości do 300 mm (regulowane)

b. Uderzacz - przymocowanie odniesienia

i. Badanie statyczne/trwałości siedzenia i pleców, (BS EN 1728:2012, pkt 6.4 i 6.17)

ii. Badanie statyczne przedniej krawędzi siedzenia ((BS EN 1728:2012, pkt 6.5)

iii.Próba statyczna oparcia ramienia w górę i w dół (BS EN 1728:2012, pkt 6.11 i 6.13)

iv.Próba statyczna ramienia w bok (BS EN 1728:2012, pkt 6.10)

v.Próba statyczna z nogami do przodu/po boku (BS EN 1728:2012, pkt 6.15 i 6.16)

vi.Próba zderzenia z powrotem (BS EN 1728:2012(punktu 6.25)

vii.Próba uderzenia siedzenia (BS EN 1728:2012, pkt 6.24)

a. grubość zatyczki 12 mm

b. Przenośny tester z ramieniem bocznym - do wielu miejsc siedzących

- dodatkowy cylinder z podłogą ładowania o średnicy 100 mm i 1 oddzieloną podłogą ładowania o średnicy 100 mm

- Obie podłogi ładowania są mocowane na pręcie stalowym (długość 2 m) w przeciwnych kierunkach.

- Odległość między 2 podłogami ładowania jest regulowana wzdłuż pręta.

- Wykonanie siły na oparciu ramienia nie może być utrudnione przez pręt.

c. Mempunyai I/O port na panelu sterowania bagikemudahanintegrasisystem.

d. kod programu PLC, kod zabezpieczeń

Specyfikacja

Standardy badań

• Badanie mechanizmów nachylenia ANSI/BIFMA X5.1-2011 10 - Cykll
• ANSI/BIFMA X5.1-2011 15 Badanie trwałości oparcia - cykliczne - typ I
• ANSI/BIFMA X5.1-2011 16 Badanie trwałości oparcia - cykliczne - typ II i typ III
