Wykrywacz zmęczenia z gięcia widła rowerowego
, Wykrywacz zmęczenia z gięcia widelca rowerowego
Waga: |
160 KG |
Zasilanie: |
AC220V,15A |
Wymiar: |
Stanowisko testowe: 1950*450*900mm |
Mocowanie zmęczeniowe ramy: |
1SET |
Maksymalna częstotliwość maszyny: |
automatyczne sterowanie komputerowe, z przemieszczeniem, siłą, czasem i innymi metodami sterowania |
Pojemność czujnika: |
Czujnik typu tarczowego 5000N*1szt |
Załaduj rozdzielczość elementu: |
1/10000 |
Cylinder elektryczny: |
Sterowanie siłownikiem elektrycznym |
Skok przemieszczenia: |
150 mm (± 75 mm) |
Liczba testów: |
0-999999 ustawione dowolnie |
Metoda kontroli: |
wymusić sterowanie w pełni zamkniętej pętli |
Oprogramowanie sterujące: |
Samodzielnie opracowane specjalne oprogramowanie |
Metoda wyświetlania: |
Sterowanie komputerowe i monitor |
Pozyskiwanie danych: |
Szybka karta akwizycji |
Częstotliwość pozyskiwania siły: |
> 200 kHz |
Przebieg siły: |
Fala sinus |
Automatyczne zatrzymanie: |
Automatyczne zatrzymanie, gdy siła nie osiąga ustawionej siły, automatyczne zatrzymanie, gdy próbka |
Format wydruku raportu: |
Samozapisywanie wyników testów do tworzenia raportów |

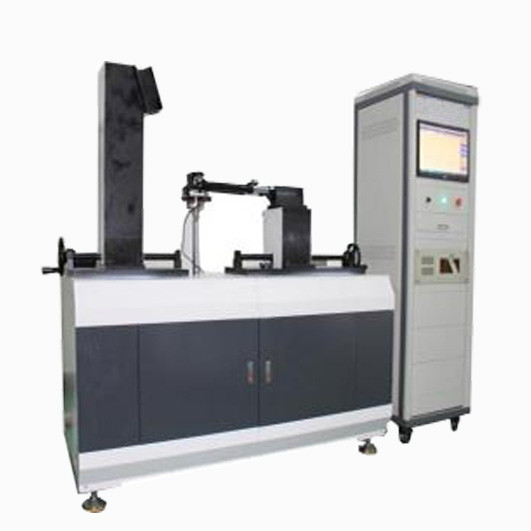

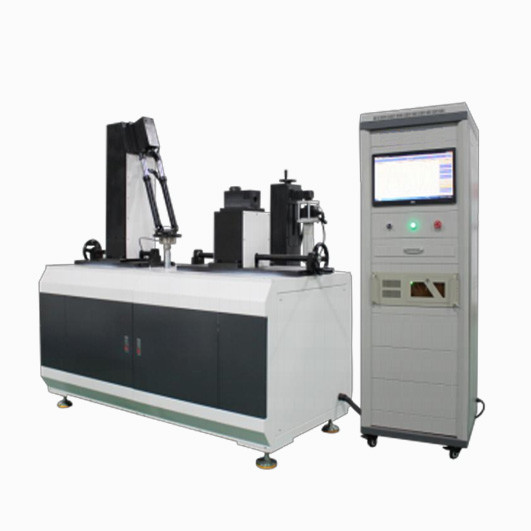

Cykl/Cyklowy wygięcie widelca, sprawdzacz zmęczenia i sprawdzacz uderzeń do tyłu
EN Standardowy urządzenie do testowania zmęczenia z gięcia roweru/widelca roweru i urządzenie do testowania uderzeń do tyłu
Zasady badania
pełne zmienne, cykliczne obciążenie dynamiczne Fo, w płaszczyźnie koła i prostopadłe do osi podnośnika widłowego,został zastosowany do urządzenia przenoszącego ładunek, które obracało się na ośrodku łącznika widelcaCykl badawczy wynosi 100 000 cykli, a wartości siły badawczej przedstawiono w tabeli 9. Maksymalna częstotliwość badań opisana jest w ISO 4210-3:2014, 4.5.
Jeżeli maksymalne przesunięcie w miejscu zastosowania przekracza 20% w przypadku widelców sztywnych (40% w przypadku widelców uderzeniowych), badanie zostaje zakończone (zob. ISO 4210-3:2014, 4.6)
Po 100000 przebiegach należy przerwać badanie i dokładnie sprawdzić próbkę pod kątem szczelin.
Jeżeli po 100000 przebiegach próbka nie jest przemieszczona zgodnie z opisem powyżej, a ponadto w próbce nie występują żadne pęknięcia, należy kontynuować badanie uderzeniowe zgodnie z opisem w pkt 5.4.1 (zob. tabela 7 dotycząca wysokości lądowania) Po zatrzymaniu młotka uderzeniowego na walcu mierzyć deformację przemieszczenia i dokładnie sprawdzić próbkę pod kątem szczelin.
1. Urządzenie siłowe zamontowane na ośrodku
2. sztywne wsparcie z widelcem
Wartość zastosowanej siły
| Rodzaj roweru |
Rowery miejskie |
Rowery dziecięce |
Rowery górskie |
Wyścigi |
| Wartość siły F/N |
± 450 |
± 450 |
±650 |
± 620 |
Parametry techniczne
| Maksymalna częstotliwość maszyny |
0-5Hz |
| Pojemność czujników |
czujnik typu dyskowy 5000N*1 sztuk |
| Rozdzielczość elementu obciążenia |
1/10000 |
| Silnik elektryczny |
Elektryczne sterowanie serwocylindrem |
| Uderzenie przemieszczania |
150 mm ((± 75 mm) |
| Liczba badań |
0-999999 ustawione arbitralnie |
| Metoda kontroli |
silnikowe sterowanie całkowicie zamkniętą pętlą |
| Maksymalna częstotliwość maszyny |
Automatyczne sterowanie komputerowe, z przemieszczeniem, siłą, czasem i innymi metodami sterowania |
| Oprogramowanie sterowania |
Samodzielnie opracowane oprogramowanie specjalne |
| Metoda wyświetlania |
Komputery sterujące i monitorujące |
| Zbieranie danych |
Karta szybkiego nabrania |
| Częstotliwość nabywania siły |
> 200 kHz |
| Forma fali siły |
Fala sinus |
| Automatyczne zatrzymanie |
Automatyczne zatrzymanie, gdy siła nie osiąga ustawienia, automatyczne zatrzymanie, gdy próbka jest uszkodzona |
| Format drukowania sprawozdania |
Wyniki badań samozaoszczędzania do sporządzania sprawozdań |
| Światło oświetlenie do zmęczenia ramy |
1 set |
| Waga |
160 kg |
| Zasilanie |
AC220V,15A |
| Wymiar |
Podstawa badawcza:1950*450*900 mm Sygnał sterujący: 600*600*1830 mm (L*W*H) |
