EN 15194 Tester siły zmęczenia ramy roweru Pionowo Poziomo

Miejsce pochodzenia Chiny
Nazwa handlowa SKYLINE
Orzecznictwo CE , Calibration Certificate
Numer modelu SL-BT92
Minimalne zamówienie 1 jednostka
Cena negotiated
Szczegóły pakowania Pułapka ze sklejki
Zasady płatności L/C, D/P, T/T, Western Union,
Możliwość Supply 10 jednostek / miesiąc
Szczegóły produktu
konstrukcja maszyny: konstrukcja całostalowa, rozstaw regulowany: ok. 300mm, blacha stykowa mocowana na ręczną blokadę śr Cylinder serwa: 2 grupy (uruchamianie poziome * 1 grupa; uruchamianie pionowe * 1 grupa) Działanie poziome siłownika
Pojemność czujnika: Czujnik typu dyskowego 5000N Skok poziomy: ± 75 mm
Pionowy skok: ± 50 mm Częstotliwość testowania: 0-5 Hz
czujnik przemieszczenia: dokładność ±1%, ±0,5% dokładność korekcji (statyczna) Dokładność sterowania dynamicznego czujnika ±5 Format wydruku raportu: Samozapisywanie wyników testów do tworzenia raportów
Wymuś zamkniętą pętlę wartości: w pełni automatyczna regulacja wartości siły 1 kpl Akcesoria: Zestaw sprzętu komputerowego, tylko jeden test.
Zasilanie: 220 V/50 Hz Osprzęt: Zapewnij zestaw uchwytów testowych: test pionowy ramy, test poziomy
Podkreślić:

Tester zmęczenia siły pionowej

,

tester zmęczenia siły poziomej

,

tester zmęczenia EN 15194
Opis produktu

EN 15194 Tester zmęczenia pionowej siły poziomej ramy roweru



Zastosowanie testera zmęczenia pionowej siły poziomej EN 15194 ramy rowerowej



Ta maszyna do ram rowerowych do testów zmęczeniowych.Może przetestować zmęczenie poziome główki ramy roweru, test zmęczenia pionowego ramy EN 15194 rower elektryczny, (ISO4210-6.4.4) (ISO4210-6.4.5) ISO4210-6.4.4 ta specyfikacja testu dla wszystkich stylów ram.

Po trzecie, główne parametry techniczne sprzętu.


Zasady testowania

Zgodnie z normą EN 15194 rower elektryczny, ISO4210, EN14781 roadster, EN14766 rower górski, EN14764 samochód miejski.CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS zaprojektowano normy testowe w dziewięciu krajach.



Parametry techniczne

Struktura maszyny konstrukcja stalowa, rozstaw regulowany: ok. 300mm, płyta stykowa mocowana na ręczną blokadę śrubową.
Cylinder serwa

2 grupy (uruchamianie poziome * 1 grupa; uruchamianie pionowe * 1 grupa)

Poziome działanie siłownika serwo: do ciągnięcia, naciskając działanie dwukierunkowe.
Pojemność czujnika Czujnik typu dyskowego 5000N
Skok poziomy ± 75 mm
Pionowy skok ± 50 mm
Częstotliwość testowania 0-5 Hz
Czujnik przemieszczenia dokładność ±1%, ±0,5% dokładność korekcji (statyczna) Dokładność sterowania dynamicznego czujnika ±5%
Format wydruku raportu Samozapisywanie wyników testów do tworzenia raportów
Wymuś zamkniętą pętlę wartości w pełni automatyczna regulacja wartości siły 1 kpl
Akcesoria Zestaw sprzętu komputerowego, tylko jeden test.
Zasilacz 220V/50Hz
Osprzęt Zapewnij zestaw uchwytów testowych: rama pionowa, test poziomy



Schematy i zdjęcia wyposażenia

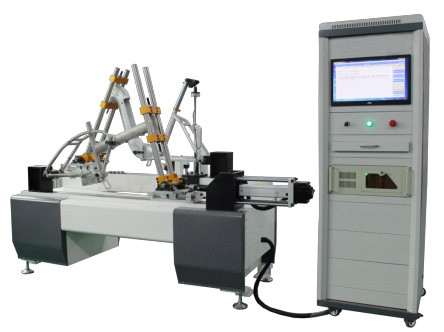

EN 15194 Tester siły zmęczenia ramy roweru Pionowo Poziomo



Notatka:

Włóż stalowy pręt odpowiadający przewyższeniu siodełka w rurze siodełka na głębokość 75 mm.zacisnąć go konwencjonalnymi zaciskami zgodnie z instrukcjami producenta.Zamocuj go za pomocą konwencjonalnych zacisków zgodnie z instrukcjami producenta.

Górna część drążka wyposażona jest w poziomą nadstawkę do tyłu, która posiada punkt mocowania H na drążku oraz wysokość montażu h3.Punkt mocowania H odpowiada

Punkt mocowania H odpowiada środkowi zacisku siodełka, gdy siodełko tej ramy jest ustawione w najwyższej pozycji.

Okresowa, pionowa siła dynamiczna skierowana w dół o wartości F4 jest przykładana w punkcie 70 mm za przecięciem E szacowanego wydłużenia z osią litego pręta stalowego.

50 000 cykli testowych, maksymalna częstotliwość testu 0-5 Hz Test zmęczenia.
