IEC 60247 TESTOR WYTRZĄCZENIA WYTRZĄCZENIA WYTRZĄCZENIA WYTRZĄCZENIA WYTRZĄCZENIA

WprowadzenieWskaźnik utraty i rezystywności oleju izolacyjnego

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsW pełni spełnia normy krajowe GB/T 5654-2007 oraz normę mocy DL/T421.
Standard mocy DL/T421; wewnętrzna integracja kubka oleju z utratą prądu dielektrycznego, kontrolera temperatury, czujnika temperatury, mostu badawczego utraty prądu dielektrycznego, źródła zasilania badawczego AC, standardowego kondensatora,tester wysokiego oporu, itp.
źródło wysokiego napięcia prądu stałego i inne główne komponenty.
Część grzewcza przyjmuje najbardziej zaawansowaną metodę podgrzewania indukcyjnego o wysokiej częstotliwości, która ma zalety niewystępowania kontaktu między kubkiem oleju a ciałem grzewczym, jednolitego ogrzewania,szybka prędkość i wygodne sterowanie.
Praktyczne i inne zalety. zasilacz badawczy prądu AC przyjmuje metodę konwersji AC-DC-AC, skutecznie unikając wahania napięcia i częstotliwości na dielektryku
Nawet jeśli generator wytwarza energię elektryczną, instrument może również działać prawidłowo.
kondensator trójpołowy napełniony gazem, na utratę dielektryczną i pojemność kondensatora nie wpływają temperatura i wilgotność otoczenia,zapewnienie spójności dokładności przyrządu po długim okresie użytkowania.
Dzięki temu dokładność przyrządu pozostaje niezmienna nawet po długim okresie użytkowania.

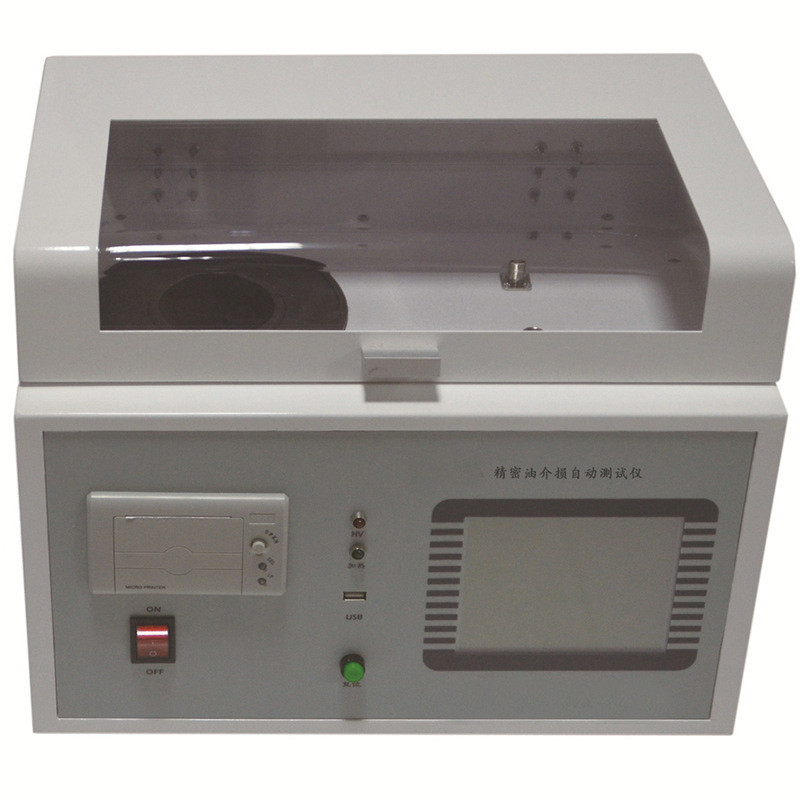

Urządzenie jest wyposażone w duży ekran (320 × 240) z wyświetlaczem dotykowym oraz wewnętrzną technologię cyfrową, wszystkie inteligentne automatyczne pomiary i wiele trybów pomiaru.
(320 × 240) wyświetlacz ekranu dotykowego, pełne menu w języku chińskim, każdy krok ma chińskie polecenie, wyniki badań można wydrukować.
Operator nie potrzebuje specjalistycznego szkolenia, aby umiejętnie z nim korzystać.

Charakterystyka

(1) Kubek olejowy przyjmuje trójelektrodową strukturę zgodną z normą krajową GB/T5654-20077/IEC 60247, z odległością między biegunami 2 mm,który może wyeliminować wpływ przepustowości zagubionej i wycieku biegunki na wyniki badań strat dielektrycznych.
(2) Przyrząd stosuje algorytm podgrzewania indukcyjnego o średniej częstotliwości i sterowania temperaturą PID.jednolite ogrzewanie, szybka prędkość i wygodne sterowanie, dzięki czemu temperatura jest ściśle kontrolowana w ramach ustawionego wstępnie zakresu błędu temperatury.
(3) Wewnętrzny kondensator standardowy jest kondensatorem trójelektrodowym SF6 wypełnionym gazem, jego utrata dielektryczna i pojemność nie podlegają wpływowi temperatury i wilgotności otoczenia,tak, aby dokładność przyrządu była nadal zagwarantowana po długim czasie użytkowania.
(4) Zasilanie badawcze AC przyjmuje metodę konwersji AC-DC-AC, skutecznie unikając wpływu napięcia użyteczności publicznej i wahań częstotliwości na dokładność badań dielektrycznych,nawet jeśli generator wytwarza prąd, przyrząd może również prawidłowo działać.
(5) Doskonała funkcja ochronna: w przypadku przepływu napięcia, prądu i krótkiego obwodu wysokiego napięcia urządzenie może szybko wyłączyć wysokie napięcie i wydać komunikat ostrzegawczy.W przypadku awarii czujnika temperatury lub gdy czujnik nie jest podłączony, komunikat ostrzegawczy jest wysłany.
W piecu indukcyjnym o średniej częstotliwości znajduje się przekaźnik ograniczający temperaturę.
(6) Łatwe ustawianie parametrów badań: zakres ustawień temperatury 0 ̊120°C, zakres ustawień napięcia AC
500 ~ 2200V, zakres ustawień napięcia prądu stałego 300 ~ 500V.
(7) Korzystanie z dużego wyświetlacza LCD z podświetleniem, czysty wyświetlacz. przyjazny interfejs człowiek-maszyna, po prostu podążaj za chińskim menu, wprowadzenie poleceń,przyrząd może automatycznie przeprowadzić badanieI automatycznie przechowywać i drukować wyniki badań.
(8) Z wynikami badań można zapisywać, wyświetlać i drukować zegar w czasie rzeczywistym, datę i godzinę badania.
(9) Funkcja kalibracji kubka elektrody pustej.Zmierzyć pojemność elektryczną i współczynnik strat dielektrycznych pustego kubka elektrody w celu oceny stanu czyszczenia i montażu pustego kubka elektrodyDane kalibracyjne są automatycznie zapisywane w celu ułatwienia dokładnego obliczenia względnej pojemności i rezystywności prądu stałego.

Parametry techniczne

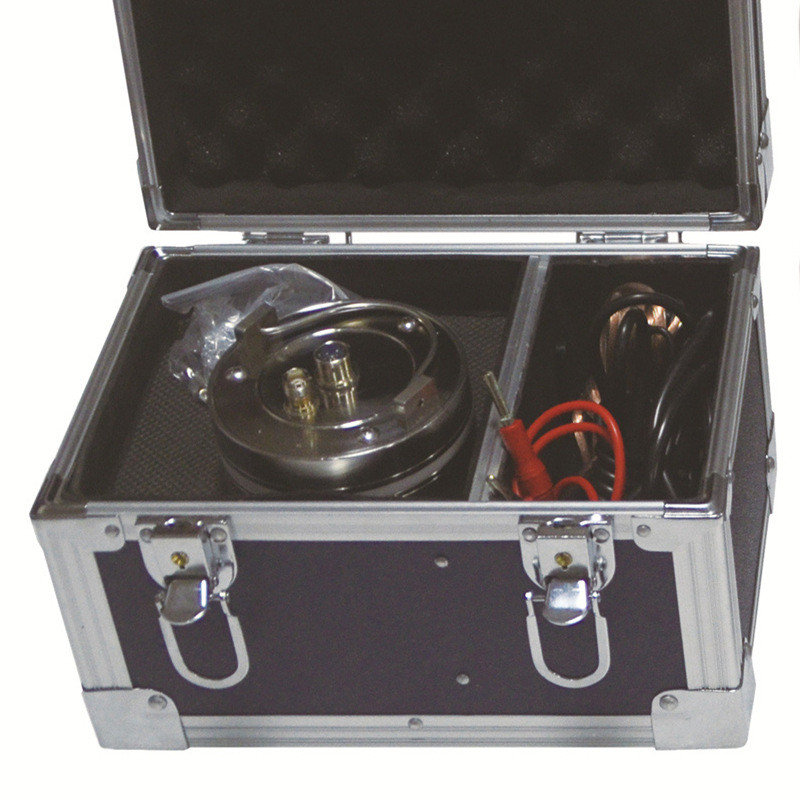

he główne parametry techniczne kubka olejowego

(1) Odległość między wysokim a niskim ciśnieniem 2 mm
(2) Pojemność elektryczna na pustym kubku 60±2PF
(3) Maksymalne napięcie badawcze częstotliwość przemysłowa 2000V
(4) Utrata dielektryczna na pustym kubku tgδ<1×10-4
(5) Pojemność płynu około 40 ml
(6) Materiał elektrody ze stali nierdzewnej
(7) objętość 70 mm ((D) × 120 mm ((H)
