IEC 60247 TESTOR WYTRZĄCZENIA WYTRZĄCZENIA WYTRZĄCZENIA WYTRZĄCZENIA WYTRZĄCZENIA

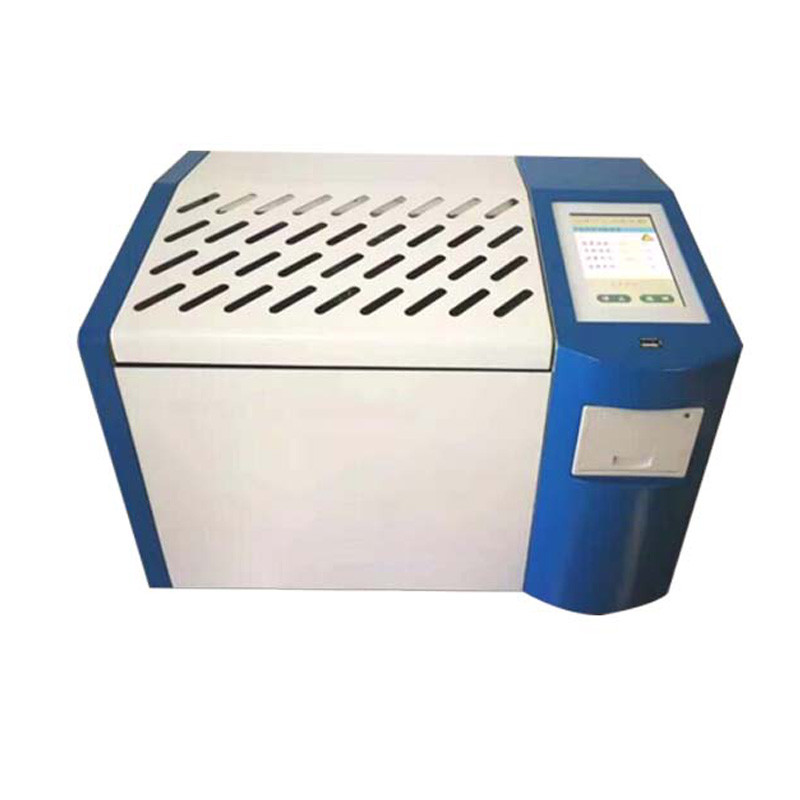

WprowadzenieWskaźnik utraty i rezystywności oleju izolacyjnego

Zmiar próbek strat i rezystywności dielektrycznej oleju izolacyjnego jest zaprojektowany i wyprodukowany zgodnie z GB/T5654-2007/IEC 60247 "Pomiar pojemności względnej,Współczynnik strat dielektrycznych i rezystywność prądu stałego płynnych materiałów izolacyjnych"Używany do pomiaru współczynnika strat dielektrycznych i rezystywności prądu stałego oleju izolacyjnego i innych płynnych środków izolacyjnych.Wewnętrzna integracja głównych komponentów, takich jak kubek oleju z utratą dielektryczną, kontroler temperatury, czujnik temperatury, most testowy straty dielektrycznej, źródło zasilania testowego AC, standardowy kondensator, licznik wysokiego oporu, źródło wysokiego napięcia prądu stałego itp.Instrument wykorzystuje całą technologię cyfrową, wszystkie inteligentne automatyczne pomiary, wyposażone w kolorowy duży ekran LCD, pełne chińskie menu, każdy krok ma chińskie instrukcje, wyniki badań mogą być automatycznie przechowywane i drukowane,operator nie potrzebuje szkolenia zawodowego, może być wykwalifikowany do użytkowania.

Charakterystyka

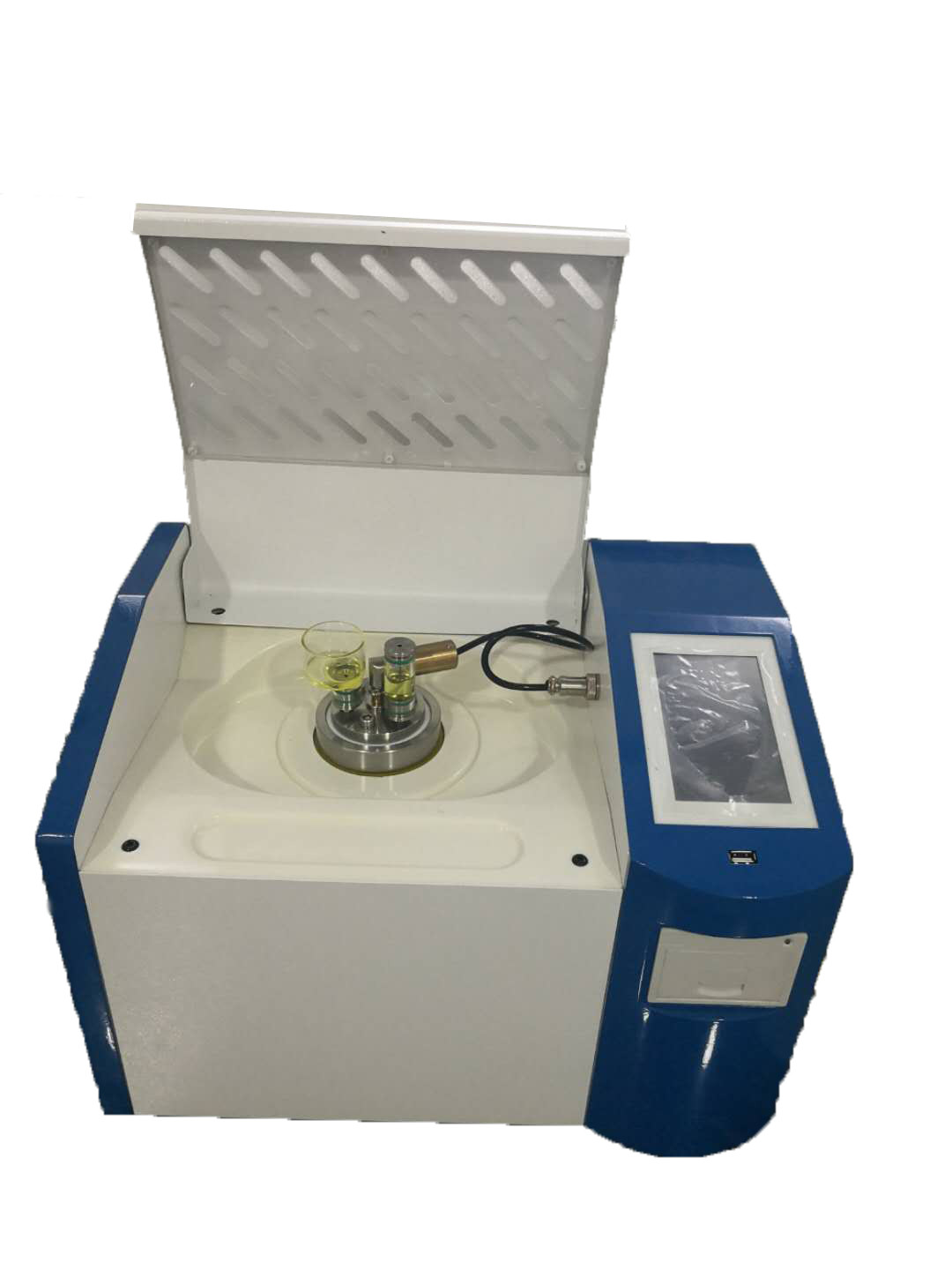

(1) Kubek olejowy przyjmuje trójelektrodową strukturę zgodną z normą krajową GB/T5654-20077/IEC 60247, z odległością między biegunami 2 mm,który może wyeliminować wpływ przepustowości zagubionej i wycieku biegunki na wyniki badań strat dielektrycznych.
(2) Przyrząd stosuje algorytm podgrzewania indukcyjnego o średniej częstotliwości i sterowania temperaturą PID.jednolite ogrzewanie, szybka prędkość i wygodne sterowanie, dzięki czemu temperatura jest ściśle kontrolowana w ramach ustawionego wstępnie zakresu błędu temperatury.
(3) Wewnętrzny kondensator standardowy jest kondensatorem trójelektrodowym SF6 wypełnionym gazem, jego utrata dielektryczna i pojemność nie podlegają wpływowi temperatury i wilgotności otoczenia,tak, aby dokładność przyrządu była nadal zagwarantowana po długim czasie użytkowania.
(4) Zasilanie badawcze AC przyjmuje metodę konwersji AC-DC-AC, skutecznie unikając wpływu napięcia użyteczności publicznej i wahań częstotliwości na dokładność badań dielektrycznych,nawet jeśli generator wytwarza prąd, przyrząd może również prawidłowo działać.
(5) Doskonała funkcja ochronna: w przypadku przepływu napięcia, prądu i krótkiego obwodu wysokiego napięcia urządzenie może szybko wyłączyć wysokie napięcie i wydać komunikat ostrzegawczy.W przypadku awarii czujnika temperatury lub gdy czujnik nie jest podłączony, komunikat ostrzegawczy jest wysłany.
W piecu indukcyjnym o średniej częstotliwości znajduje się przekaźnik ograniczający temperaturę.
(6) Łatwe ustawianie parametrów badań: zakres ustawień temperatury 0 ̊120°C, zakres ustawień napięcia AC
500 ~ 2200V, zakres ustawień napięcia prądu stałego 300 ~ 500V.
(7) Korzystanie z dużego wyświetlacza LCD z podświetleniem, czysty wyświetlacz. przyjazny interfejs człowiek-maszyna, po prostu podążaj za chińskim menu, wprowadzenie poleceń,przyrząd może automatycznie przeprowadzić badanieI automatycznie przechowywać i drukować wyniki badań.
(8) Z wynikami badań można zapisywać, wyświetlać i drukować zegar w czasie rzeczywistym, datę i godzinę badania.
(9) Funkcja kalibracji kubka elektrody pustej.Zmierzyć pojemność elektryczną i współczynnik strat dielektrycznych pustego kubka elektrody w celu oceny stanu czyszczenia i montażu pustego kubka elektrodyDane kalibracyjne są automatycznie zapisywane w celu ułatwienia dokładnego obliczenia względnej pojemności i rezystywności prądu stałego.

Parametry techniczne
