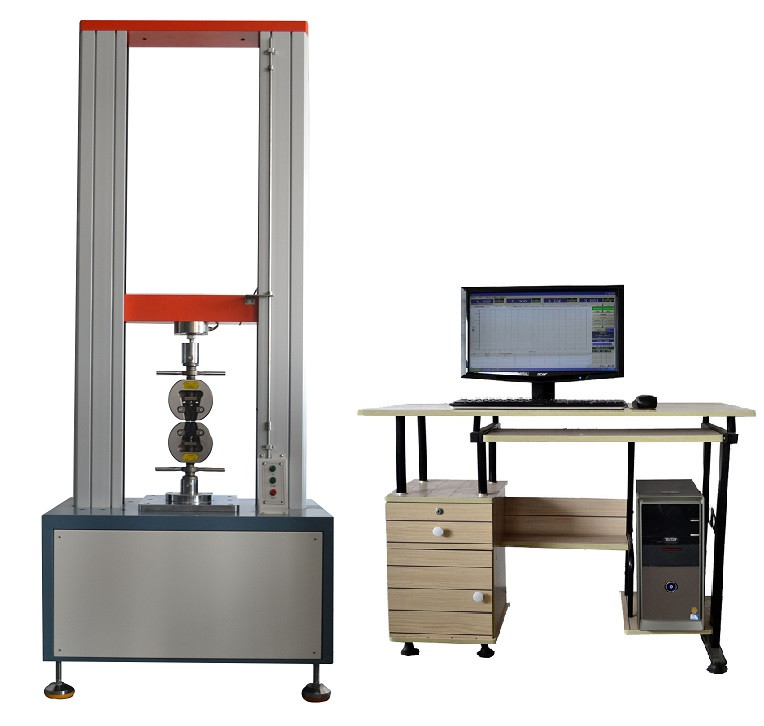

Sprzęt do testowania laboratoryjnego Uniwersalna maszyna do testowania rozciągania materiałów - 5Ton
Główne funkcje sprzętu do badań laboratoryjnych:
Ma zastosowanie głównie do testowania materiałów metalowych i niemetalowych, takich jak guma, plastik, drut i kabel, światłowód i kabel, pas bezpieczeństwa, pas bezpieczeństwa, materiał kompozytowy pasa skórzanego, profil z tworzywa sztucznego, wodoodporny zwinięty materiał, rura stalowa , materiał miedziany, profil, stal sprężynowa, stal łożyskowa, stal nierdzewna (i inna stal o wysokiej twardości), odlewanie, blacha stalowa, taśma stalowa, rozciąganie drutu z metali nieżelaznych, ściskanie, gięcie, ścinanie, ściąganie, rozdzieranie Przedłużanie dwupunktowe ( wymagany jest dodatkowy tensometr) i inne badania
Ta maszyna przyjmuje konstrukcję mechatroniczną i składa się głównie z czujnika siły, nadajnika, mikroprocesora, mechanizmu napędu obciążenia, komputera i kolorowej drukarki atramentowej.Charakteryzuje się szerokim i dokładnym zakresem pomiaru prędkości ładowania i siły oraz wysoką dokładnością i czułością do pomiaru i kontroli obciążenia i przemieszczenia.Może również przeprowadzać automatyczne testy kontrolne obciążenia przy stałej prędkości i przemieszczenia przy stałej prędkości.Modele podłogowe, modelowanie i malowanie w pełni uwzględniły odpowiednie zasady nowoczesnego wzornictwa przemysłowego i ergonomii.
Główne cechy:
Zaimportowany koder fotoelektryczny służy do pomiaru przemieszczenia.Kontroler przyjmuje wbudowaną monolityczną strukturę mikrokomputera, z wbudowanym potężnym oprogramowaniem pomiarowym i kontrolnym, które integruje funkcje pomiarowe, kontrolne, obliczeniowe i przechowywania.Może automatycznie obliczyć naprężenie, wydłużenie (wymagany jest tensometr), wytrzymałość na rozciąganie i moduł sprężystości oraz automatycznie zliczyć wyniki;Automatyczne rejestrowanie wartości siły lub wydłużenia w punkcie maksymalnym, punkcie zerwania i określonym punkcie;Komputer służy do dynamicznego wyświetlania procesu testowego i krzywej testowej oraz do przetwarzania danych.Po teście krzywą można powiększyć za pomocą modułu przetwarzania graficznego w celu ponownej analizy i edycji danych, a raport można wydrukować.Wydajność produktu osiągnęła międzynarodowy poziom zaawansowany.
Parametry techniczne:
| Zakres pomiaru siły efektywnej |
0,4% ~ 100% (klasa 0,5) |
| Dokładność pomiaru siły |
± 0,5% wskazanej wartości |
| Rozdzielczość maszyny testującej |
Maksymalne obciążenie 1/200000, nie jest podzielone na poziomy wewnętrzne i zewnętrzne, a ogólna rozdzielczość pozostaje bez zmian |
| Podstawowa konfiguracja czujnika obciążenia |
Jeden czujnik naprężenia i ściskania (maksymalne obciążenie) |
| Rozszerzona konfiguracja |
Można dodać wiele czujników |
| Efektywna szerokość testowa |
400mm (możliwość poszerzenia zgodnie z wymaganiami klienta) |
| Efektywna przestrzeń rozciągania |
800mm (można zwiększyć zgodnie z wymaganiami klienta) |
|
Zakres prędkości testowej
|
0,01 ~ 500 mm / min |
| Dokładność pomiaru przemieszczeń |
± 0,5% wskazanej wartości |
| Dokładność pomiaru odkształceń |
± 0,5% wskazanej wartości (duże odkształcenie lub małe odkształcenie można wybrać zgodnie z wymaganiami klienta) |
| Urządzenie zabezpieczające stanowisko testowe |
Elektroniczna ochrona limitu |
| Urządzenie do podnoszenia stanowiska testowego |
szybkie/wolne automatyczne sterowanie prędkością, inching |
| Funkcja powrotu stanowiska testowego |
wybór ręczny lub automatyczny, automatyczny lub ręczny powrót do początkowej pozycji badania przy najwyższej prędkości po badaniu |
| Ochrona przed przeładowaniem |
maszyna jest automatycznie zabezpieczana, gdy maksymalne obciążenie przekroczy 10% |
| Konfiguracja urządzenia |
Jeden zestaw uchwytu do rozciągania |
| System zasilania |
silnik serwo i precyzyjna śruba kulowa |
