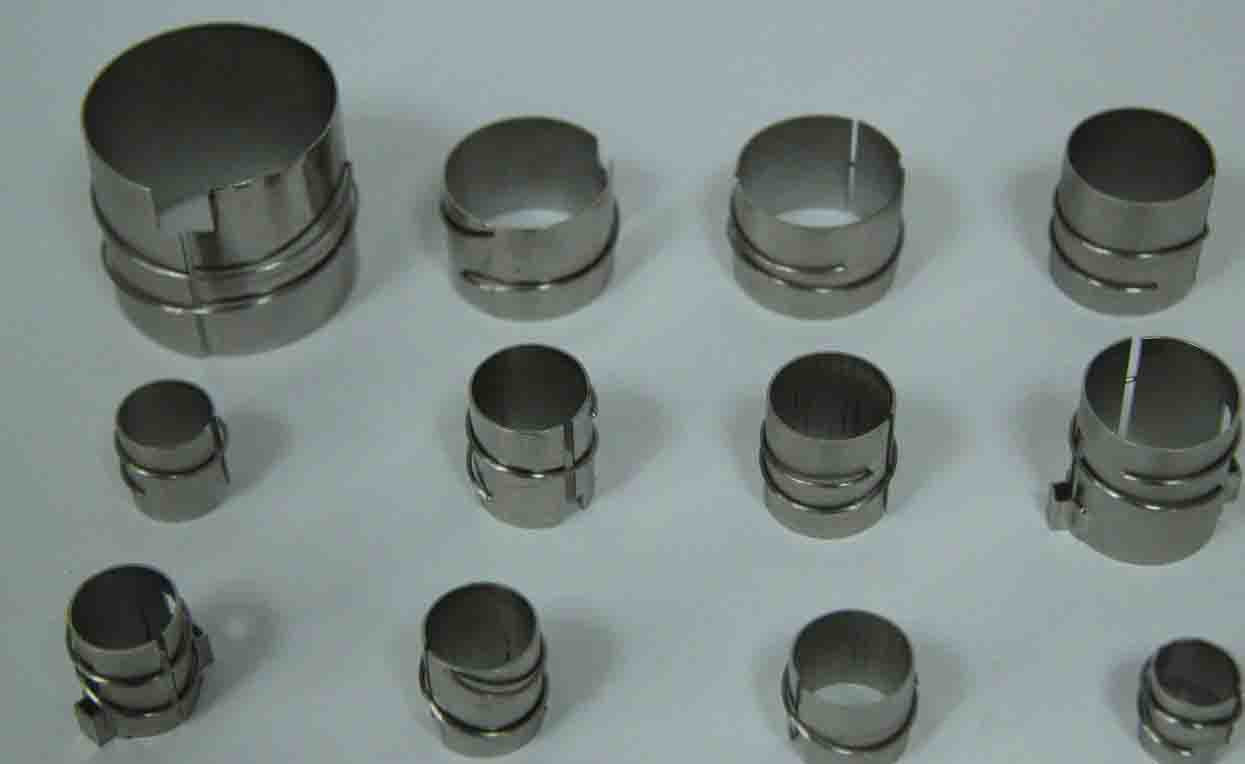

Uchwyt lampy testowej wzrostu temperatury
1. Wymagania materiałowe oprawki do badania wzrostu temperatury oprawki:
(1) Skład: nikiel o czystości ponad 99,5%;
(2) Struktura i właściwości: ziarna materiału powinny być drobne i mieć regularną strukturę, a wielkość ziarna: minimalna wartość to ASTM8 (maksymalna wartość nie przekracza 0,019 mm);Przewodność elektryczna wynosi 22,6% iacs;Rezystywność w 200C to mikroom.cm: 7,63 omów/ok.mil/stopy: 45,9;Przewodność cieplna cal/cm.2sec.0c/cm.at700c: 0.206btu/ft.2/HR/0f/ft.at1580c: 49,9;Współczynnik temperaturowy 200-1000c/0c, 0,0058 200-5000c/0c, 0,0074 200-8000C／0C 0,0060； 0,0060;
(3) Grubość wynosi 0,5 mm ± 0,02 mm;
(4) Twardość Vickersa: HV=135 ± 15;
(5) Jakość i chropowatość: Skład i właściwości materiałów powinny być spójne.Zwiń arkusz niklu w gładki cylinder o gładkiej powierzchni.Rękawy powinny być cięte wzdłużnie, bez zagięć, falistości, wgnieceń, wtrąceń, zatłuszczeń i innych wad.
2. Wymagania materiałowe wiosny
Elastyczny drut stalowy, średnica: ok 0,8 mm, długość: 1 ~ 1,5 obrotu wokół rękawa.
3. Specyfikacje wspólnych oprawek próbników:
| numer seryjny |
nazwać |
Odpowiedni standard |
| 1 |
Uchwyt lampy testowej E14/E20 |
Spełniają wymagania normy IEC60360, ryc.3, a średnica wewnętrzna wynosi 13,5 mm |
| 2 |
Uchwyt lampy testowej E17/E20 |
Spełnij wymagania normy IEC60360, jak pokazano na rysunku 4 |
| 3 |
Uchwyt lampy testowej E26/E27 |
Spełnij wymagania normy IEC60360, jak pokazano na rysunku 5. |
| 4 |
Uchwyt lampy testowej E39/E40 |
Spełnij wymagania normy IEC60360, jak pokazano na rysunku 6. |
| 5 |
Uchwyt lampy testowej E14 |
Zgodność z wymaganiami normy IEC60360, ryc.7, średnica wewnętrzna 15mm. |
| 6 |
Uchwyt lampy testowej E14 |
Spełniają wymagania normy IEC60360, ryc.8, o średnicy wewnętrznej 17mm. |
| 7 |
Oprawka testera B22 |
Spełniają wymagania normy IEC60360, ryc.9, o średnicy wewnętrznej 26mm. |
| 8 |
B15 uchwyt lampy probierczej |
Spełniają wymagania normy IEC60360, ryc.10, o średnicy wewnętrznej 14,5mm .. |
| 9 |
B15 uchwyt lampy probierczej |
Spełnij wymagania normy IEC60360, rysunek 11, o średnicy wewnętrznej 22 mm. |
| 10 |
B15 uchwyt lampy probierczej |
Spełniają wymagania normy IEC60360, ryc.12, o średnicy wewnętrznej 17,5mm.. |
| 11 |
Oprawka testera B22 |
Spełniają wymagania normy IEC60360, ryc.13, o średnicy wewnętrznej 21,5mm .. |
| 12 |
Uchwyt lampy testowej E12 |
Spełnij wymagania normy IEC60360, jak pokazano na rysunku 14 |
Normy:
Spełnia wymagania GB / T 24392-2009 i IEC 60360: 2002 związanych z normami testowania wzrostu temperatury trzonka lampy.
