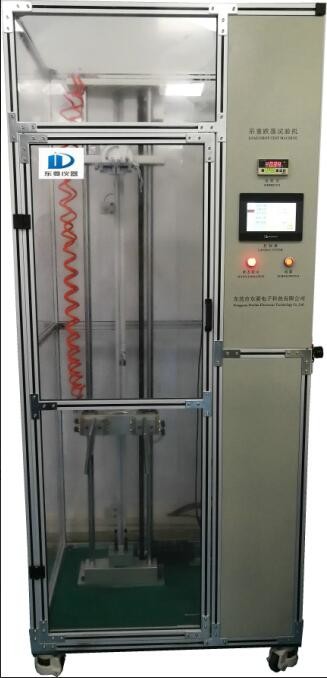

Ekran dotykowy + PLC Sprzęt do badań laboratoryjnych Komputery przenośne

1Zastosowanie produktu

Urządzenie jest stosowane do oceny wpływu produktu na jego działanie, gdy zostanie nieoczekiwanie upuszczone podczas rzeczywistego używania produktu.Jest odpowiedni dla małych produktów elektronicznych, takich jak telefony komórkowe, PAD, książki elektroniczne i słowniki elektroniczne do testowania pod kątem upadku w określonym kierunku lub określonej pozycji.

2Struktura i zasada systemu

Opis zasady: System korzysta z ekranu dotykowego do komunikacji z sterownikiem sterowania sterowaniem, steruje serwomotorem do napędzania zacisku kubka wysysającego na mechanizm upuszczalny do podnoszenia,i współpracuje z działaniem urządzenia odkręcającego i kubka wysysającego, aby zrealizować badanie upadku. 3 różne kierunki wysysające, aby spełnić wymagania użytkownika w zakresie upuszczania krawędzi, narożników i powierzchni produktu.

3. Cechy produktu

3.1 Podwójne kolumnowe kierownictwo łożyska liniowego, serwomotor + podnoszenie napędu pasem zegarowym, może ustawić wysokość badania dowolnie, zewnętrzny koder bezpośrednio wykrywa rzeczywistą pozycję wznoszącą się,Pozycjonowanie jest dokładniejsze.

3.2 Trzy różne kąty odsysów w celu uzyskania wielokątnej próby próbek, automatyczna funkcja adsorpcji indukcyjnej, dwie odsyski pod każdym kątem,unikanie odwrócenia kąta podczas upadku pionowego

3.3 Ekran dotykowy + sterowanie PLC o wysokiej odpowiedzi, a wszystkie części sterowania elektrycznego wykorzystują komplety produktów importowanych, prędkość reakcji jest szybsza, działanie jest bardziej stabilne,i dane takie jak przyspieszenie, można zmierzyć maksymalną prędkość lądowania i czas badania.

3.4 Całkowicie zamknięta ramka obwodowa i zabezpieczone drzwi z zamkiem elektromagnetycznym zapewniają bardziej niezawodną ochronę dla bezpieczeństwa operatora.

3.5 Wybierz generator próżniowy o dużym przepływie w celu większego wchłaniania i sprawdź większe próbki

3.6 Funkcja szybkiej kompensacji próżni w celu zmniejszenia przyczepności próbek do badania i kubków do ssania, a upadek jest dokładniejszy

3.7 Płytka do zrzucania jest umieszczana bezpośrednio na ziemi w celu uniknięcia innych czynników, co przybliża badanie do rzeczywistości.

4Główną funkcję

4.1 Badanie upadku kierunkowego

4.2 Badanie wolnego upadku

4.3 Funkcje automatyczne i ręczne

4.4 Funkcja kompensacji wysokości odniesienia

4.5 Można ustawić wysokość upadku, prędkość końcową i liczbę badań

4.6 Szybka kompensacja próżni

4.7 funkcja pomiaru danych, automatyczne obliczanie przyspieszenia, prędkości lądowania, czasu badania itp.;

4.8 Całkowicie zamknięta funkcja ochrony drzwi bezpieczeństwa (drzwi bezpieczeństwa są otwarte, urządzenia nie uruchamiają się, chronią bezpieczeństwo operatora)

5. Parametry techniczne

5.1 Wysokość upadku: może być ustawiona w zakresie 400-1800 mm, dokładność przesunięcia wynosi ±1 mm, a pełne przyspieszenie podczas upadku: błąd wynosi 0,2 g.Próbkę kontrolowano, aby spadła z wysokości 1 m przez urządzenie, a natychmiastowa prędkość w kontakcie z podłogą była > 4.2 m/s. Odchylenie powierzchni spadku: orientacja produktu i początkowe odchylenie nie przekraczają 5° podczas lądowania. Jeżeli przekracza 5°, oznacza to nieudane badanie spadku;wskaźnik sukcesu kontrolowanego upadku wynosi > 99%.

5.2 Kąt upadku: 0°, 45°, 90°, 2 duże powierzchnie, 4 facety, 8 krawędzi i 4 narożniki prostokątnej próbki, która może zostać upuszczona

5.3 Odpowiednie normy: Produkt spełnia normę IEC68-2-32.

5.4 Specyfikacje i ilość kieliszek wysysających: Ф16mm, 6

5.5 Dane badania: wysokość upadku, przyspieszenie, prędkość końcowa, czas badania, liczba badań itp.

5.6 Masa próbki testowej: maksymalnie dopuszczalna 1000 g

5.7 Wielkość powierzchni upadku: 350*350*50 mm

5.8 Materiał powierzchni kropli: (może być dostosowany)

Biały granitowy granit, powierzchnia jest wypolerowana, bez wyraźnych zadrapań, otworów i wgniecenia; grubość 49 ~ 51 mm; płaskość < 1 mm. Po umieszczeniu na maszynie do zrzucaniastalowa kula o masie 32 g może swobodnie spaść z wysokości 50 cm, a wysokość odbicia wynosi 30-40 cm; wysokość jest swobodnie opuszczana z wysokości 100 cm, a wysokość odbicia waha się od 70 do 80 cm.

Metoda inspekcji: użyj odkurzacza i szmaty, aby usunąć powierzchnię, a następnie dotknij powierzchni dłonią, aby wizualnie poczuć, czy istnieje guz; jeśli możesz poczuć ciernie intuicyjnie,powierzchnia nie jest wykwalifikowana.

Płyty drewniane: płyty drewniane o dużej gęstości o grubości 3 cm. Piłka stalowa o jakości 130 g spada z wysokości 50 cm, wysokość odbicia wynosi 10-15 cm; wysokość spada z 70 cm, a wysokość odbicia wynosi 15 cm-20 cm.

5.9 Nierówność powierzchni kropli: Wartości nierówności płyt marmurowych i cementu wynoszą odpowiednio 0,59 μm i 1,29 μm (dane referencyjne).

6.Wymogi dotyczące środowiska pracy i środowiska przechowywania

6.1 Temperatura i wilgotność pracy: temperatura 18 °C ~ 30 °C, wilgotność 40% ~ 60% (nie kondensacyjna)

6.2 Temperatura i wilgotność przechowywania: temperatura -10 °C ~ 60 °C, wilgotność 40% ~ 60% (nie kondensacyjna)
