| Nazwa produktu |

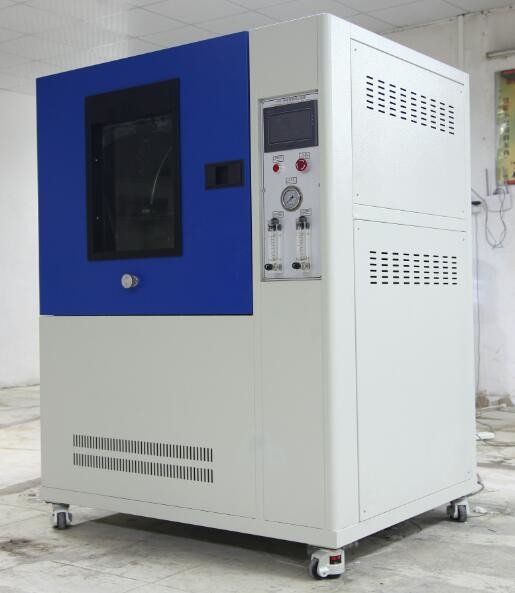

IPX34 - skrzynka testowa dla wałęsającego się deszczu |
| Model produktu |
Zmiany w systemie bezpieczeństwa |
|
Przegląd wyposażenia
|
Temat zastosowania: niszczenie naturalnej wody (wody deszczowej, morskiej, wodnej itp.) przez produkty i materiały, co powoduje nieocenione straty gospodarcze każdego roku.Szkody są głównie spowodowane korozjąW szczególności wyroby elektryczne łatwo wywołują pożar z powodu zwarcia deszczu.Badanie wody ochronnej dla powłoki określonego produktu lub materiału jest niezbędną kluczową procedurą.. |
| Ogólne zastosowania: lampy zewnętrzne, urządzenia gospodarstwa domowego, części samochodowe i inne produkty elektroniczne i elektryczne. |
| Funkcja urządzenia: główna funkcja urządzenia dotyczy produktów elektronicznych i elektrycznych, lamp i latarni, szafek elektrycznych, komponentów elektrycznych, samochodów,motocykle i ich części. Właściwości fizyczne i inne związane z nimi właściwości produktów są testowane w warunkach symulowanego deszczu.w celu ułatwienia projektowania, poprawy, weryfikacji i inspekcji fabryki. |
|
Standardy wykonania
|
Zgodnie z IEC60529:1989 +A1:1999 +A2:2013,, 14.2.3 14.2.4 i rysunek 4, GB7000.19.2.4, 9.2.5 warunki i rysunek 9.4 |
|
Punkt wyposażenia
|
a.W przypadku produktu badania wodoodporności IPX3, IPX4.
b. Muszel jest wykonany z krajowej płyty stali wysokiej jakości, a powierzchnia jest posypana farbą.
c. Wewnątrz pudełka i stołu swirl używane we wszystkich SUS304# płyt ze stali nierdzewnej w celu zapewnienia długotrwałego użytkowania nie będzie rdza.
d. Struktura pudełka: zamknięty zbiornik wody, woda w obiegu, zawór piłkowy pływający na poziomie wody w zbiorniku magazynowym, automatyczne sterowanie wchłanianiem wody i wykrywanie alarmu przy niskim poziomie wody,skutecznie zapobiegając wyschnięciu i uszkodzeniu pompy wodnej.

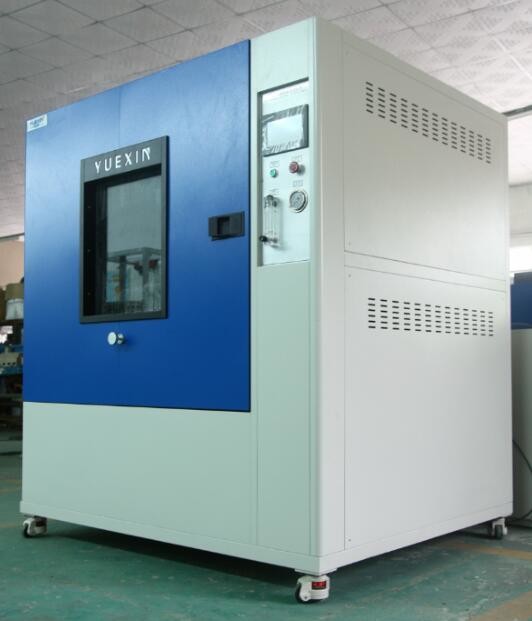

Na drzwiach znajduje się przezroczyste okno obserwacyjne (z twardszego szkła), a w pudełku zainstalowana jest lampa LED, aby ułatwić obserwację badania wewnętrznego.

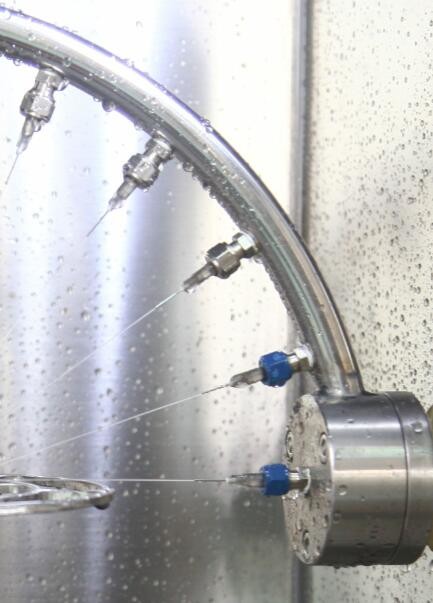

f. Napęd rurociągu huśtawkowego przyjmuje krajowy silnik serwo-krokowy wysokiej jakości, prędkość rurociągu huśtawkowego jest precyzyjna i regulowana, a nie ma problemu z wyłączeniem kroku (wyłączeniem kroku:To spowoduje aberację ruchu huśtawki., i do środka wału gramofonu, powodując uszkodzenie urządzenia)
g. napęd obrotowy: zastosowanie domowego silnika krokowego wysokiej jakości, prędkość i kąt można ustawić na ekranie dotykowym (regulowalny),w standardowym zakresie precyzji bezstopniowej regulowanej i może automatycznie sterować obrotowym do przodu i do tyłu (pozytywne i ujemne: nadaje się do badania mocy próbki w celu zapobiegania uzwojeniu).
h. Pudełko badawcze jest wyposażone w gniazdo zasilania próbki (AC220,10A), a zasilanie próbki można sterować za pomocą programu.Przeklęcie zasilania (0-999min) - 0-999min (zasilanie) - awaria zasilania (0-999min) stosuje się do próbki.
i. Czas badania można ustawić na ekranie dotykowym. Zakres ustawień wynosi: 0-999 min (regulowalny)

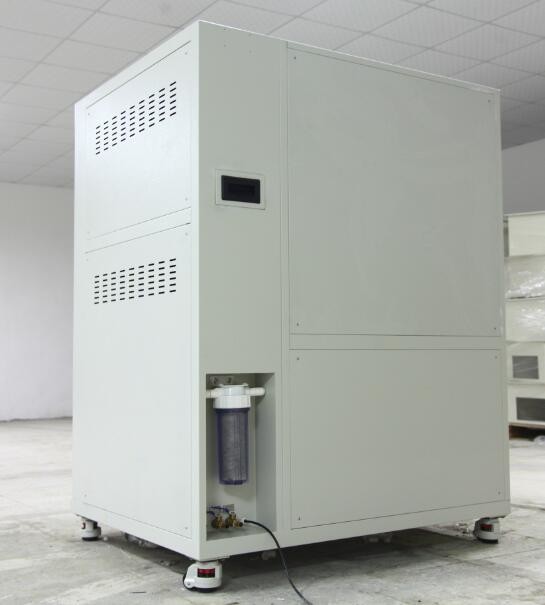

j. Środki filtracyjne: filtr o wysokiej precyzji, który może skutecznie filtrować zanieczyszczenia w wodzie z kranu, a wkład filtracyjny można regularnie wymieniać.
k. Podstawowy system sterowania przyjmuje Taiwan weinview 7 Inch Touch Screen + Panasonic PLC, stosowane komponenty elektryczne takie jak LG, OMRON i inne importowane marki,urządzenia przewodowe spełniają wymagania norm krajowych, o rozsądnym układzie, mocnym i wyraźnie oznaczonym przewodzie.

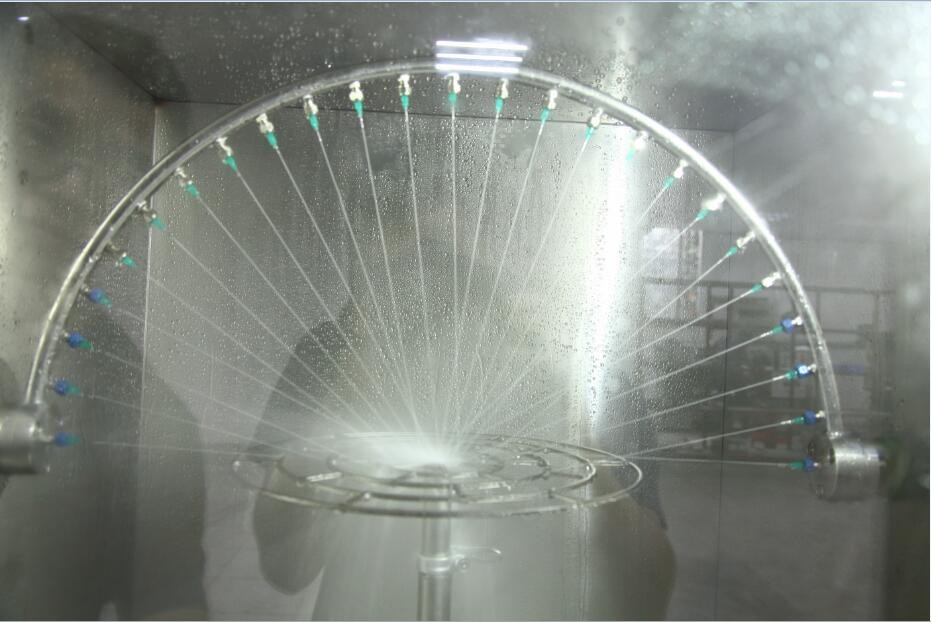

l. Funkcja sterowania dotykowego: badanie "test IPX3" przeprowadza się zgodnie ze standardami w warunkach IPX3;
Badanie "test IPX4" przeprowadza się zgodnie ze standardami w warunkach IPX4;
"przetestowanie na zamówienie: badanie zostało przeprowadzone zgodnie z potrzebami użytkowników, można ustawić czas badania, kąt deszczu, prędkość swing, prędkość obrotowa rury izoparametryczne.
m. Podwozie jest zainstalowane z wbudowaną skrzynką z częściami zamiennymi i wspólnymi częściami zamiennymi (takimi jak sześciokątny śrubokręt, rdzeń filtra,W celu ułatwienia przechowywania i użytkowania.
|
|
Parametry techniczne
|
Parametry strukturalne |

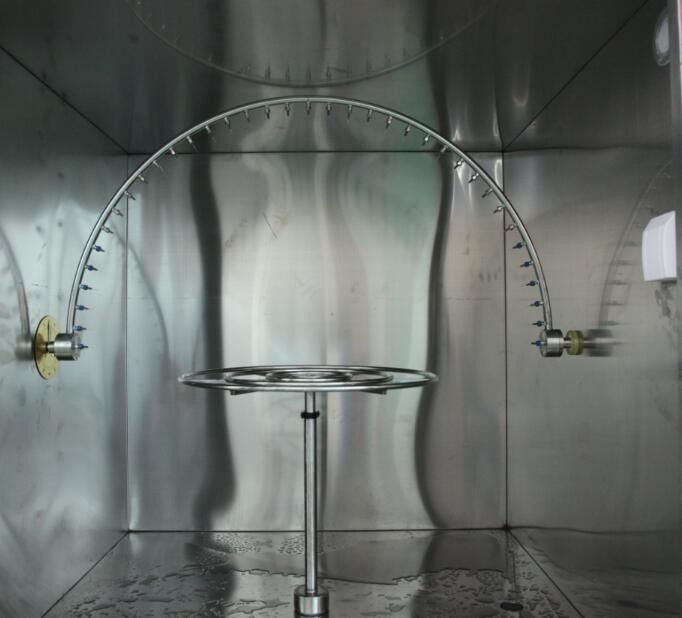

| Rozmiar wahadła |
R400mm (może być dodane z R200mm) |
| Wielkość skrzynki wewnętrznej |
900* 900* 900mm |
| Wielkość zewnętrzna |
1400*1120*1750 mm |
| Wielkość otworu |
średnica 0,4 mm |
| Średnica wewnętrzna wahadłowej rury |
15 mm |

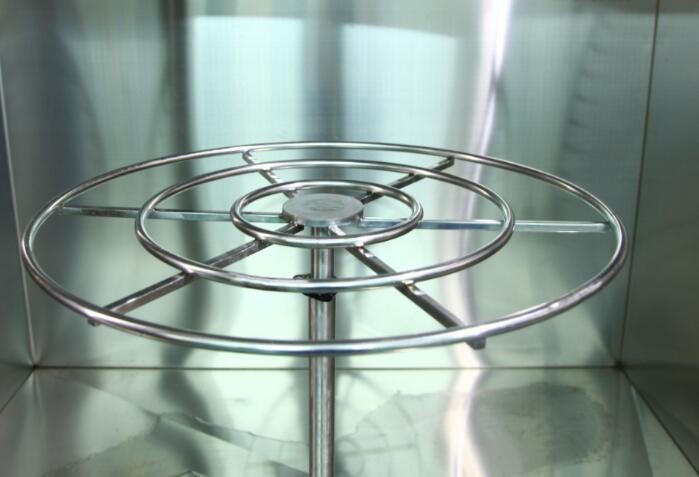

| Średnica obrabiarki próbkowej |
400 mm (może być dodane do 200 tabeli) |
| Parametry funkcjonalne |
| Przepływ |
0-2L/min |
| Obciążenie gramofonu |
20 kg |
| Zakres wysokości gramofonu |
350-600 mm |
| Prędkość obrotu gramofonu |
1-5 r/min (precyzyjnie regulowane) |
| Obrót gramofonu |
Zawsze pozytywny i odwrócony zastąpić |
| kąt ruchu |
120o ((IPX3), 350o ((IPX4) lub indywidualne ustawienia |
| Prędkość kołysania kołysanej rury |
240 stopni do przodu i do tyłu 4S, 720 stopni do przodu i do tyłu 12S (precyzyjne sterowanie) lub na zamówienie |
| Parametry elektryczne |
| Moc urządzenia |
220 V |
| Zasilanie próbki badawczej |
220 V |
| Pojemność zakładu |
1.0kw |
| Funkcja ochrony bezpieczeństwa: |
ochrona przed wyciekiem, ochrona przed niedoborem wody, ochrona przed zwarciem |
|
Główna tabela konfiguracji
|
Nazwa |
Specyfikacje |
ilość |
marka / uwaga |
| Podwozie |
Wewnętrzne pudełko 304#, zewnętrzne pudełko farby sprejowej |
1 |
Yuexin |
| Zbiornik na wodę |
304# ze stali nierdzewnej |
1 |
Yuexin |
| Obrotowy |
304# ze stali nierdzewnej |
1 |
Yuexin |
| Rury swing |
304# ze stali nierdzewnej |
1 |
Yuexin |
| Szpilka |
00,4 mm ze stali nierdzewnej |
1 |
100 zapasowych |
| Plik z igłą |
M5-6 |
1 |
20 zapasowych |
| Pompa wodna |
Pompy wodne ze stali nierdzewnej |
1 |
Lingxiao |
| Przepływomierze |
Ustawienie pasów na szklanych panelach |
1 |
Yuanda |
| Miernik ciśnienia |
Asysmiczna stal nierdzewna /Y-60BFZ |
1 |
Hongqi |
| Z wyłączeniem zestawów z wyłączeniem zestawów o pojemności mniejszej niż 1000 W |
ND15 |
1 |
|
| Filtr |
10-calowy jednoetapowy oczyszczacz wody |
1 |
Rdzeń filtra zapasowego1 |
| Ekran dotykowy |
7-calowy kolor |
1 |
Taiwan weinview |
| Sterownik PLC |
FR-XO L30R |
1 |
Panasonic |
| Silnik kołyskowy |
|
1 |
Zhichuang |
| Reduktor Swing Tube |
|
1 |
Dabang |
| Silnik stopniowy z obrotowego stołu |
57# |
1 |
Jiemeikang |
| Reduktor obrotowy |
|
1 |
Dabang |
| Urządzenia elektryczne niskiego napięcia |
|
1 |
LG |
| Relaj |
|
1 |
OMRON |
| Zasilanie w trybie przełączania |
|
1 |
OMRON |
|
Przypadkowy dodatek
|
1. Jedna kopia instrukcji obsługi;
2. certyfikat kwalifikacji fabryki;
3. kartę gwarancyjną sprzętu;
4. wkłady filtracyjne 1;
5. igły testowe 100
6. głowica szpilki testowej 20
7. trzy rdzenie kablu, 1 (około 3M)
|
| Warunki stosowania |
Użytkownik gwarantuje następujące warunki, a odpowiednie połączenie jest zakończone. |
|
Użyj witryny
|
Podłoga i kanalizacja są gładkie, podłoga i ściana są wodoodporne, a kanalizacja podłogowa lub rowak drenażowy są ustawione.
Pojemność nośna ziemi nie jest mniejsza niż 200 kg/m2
Dobrze wentylowane miejsce
Brak silnych wibracji wokół urządzenia
Wpływ braku silnego pola elektromagnetycznego wokół urządzenia
Brak substancji łatwopalnych, wybuchowych, żrących i pyłu wokół urządzenia
Na zewnątrz urządzenia znajduje się odpowiednia przestrzeń do użytku i konserwacji:
Tył, lewa i prawa strona, górna część wyposażenia: 800 mm
Strona przednia urządzenia: 1200 mm
|
| Stan środowiska |
Temperatura: 5°C-35°C
wilgotność względna: ≤ 85%
Ciśnienie powietrza: 86 kPa ≈ 106 kPa
|
|
Warunek zasilania
|
Napięcie i częstotliwość |
AC220V±10%; 50Hz±10% Linię ogniową + linię zerową + chronioną linię naziemną |
| Moc zainstalowana |
1.0KW |
| Odporność uziemienia żelaza zabezpieczającego |
Mniej niż 4Ω |
|
Władzę
|
1. Require the user to install the electric leakage protection air switch on the installation site for the equipment with the corresponding capacity and the switch must be used independently for the use of the equipment.
2. zakazać używania przełącznika noża lub gniazda
3. Przełącznik ochrony przed wyciekiem powietrza jest nie więcej niż 2 metry od urządzenia
|
|
Stan źródła wody
|
1. wymaga od użytkownika zainstalowania źródła wody dla urządzenia w miejscu instalacji, ciśnienia wody nie mniejszego niż 0,2Mpa oraz zainstalowania kranu 4-punktowego.
2. Pozycja kranu nie jest oddalona od urządzenia o więcej niż 2 metry
|
