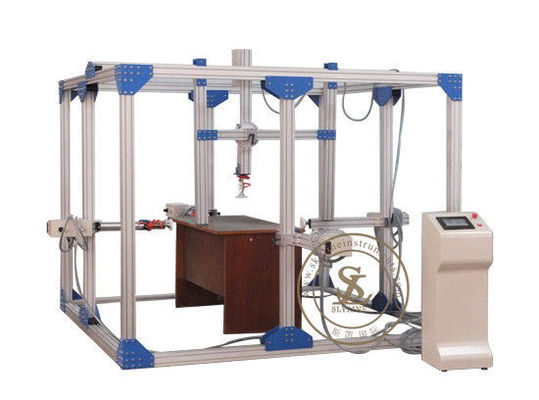

IS5967 Sprzęt do testowania mebli Sprzęt do badania wytrzymałości i stabilności na stoły i wózki funkcje
1 Wyposaża 5 grupowy cylinder pneumatyczny, który jest 1 ustawionym pionowym urządzeniem i 4 zestawem, oddzielnie kalibruje prędkość i nacisk. Skok wynosi 500 mm
2 Hamulec Quadrul pionowego urządzenia może być regulowany z przodu iz tyłu oraz z góry i dołu (100mm ~ 900mm)
3 Hamulec Quadrupl urządzenia poziomego może być regulowany w górę iw dół oraz w lewo i prawo, może współpracować z inną pozycją testową.
4 ma kilka rzędów otworów na śruby w dolnym panelu testera, co jest wygodne do zainstalowania różnych akcesoriów lub ustalonych warunków testowych
5 wyposażono w miejsce szybkiego sprzęgania przed pneumatycznym hamulcem dla każdej grupy, co jest wygodne do zmiany różnych obciążeń lub przyczepności.
6-kolorowy ekran dotykowy i sterownik PLC, łatwy w obsłudze interfejs, wyświetlanie obrazu i bardziej niewygodny dla operatora.
Ta maszyna testowa służy do testowania wytrzymałości i stabilności stołów i wózków. Może wykonać następujące testy
Testy wytrzymałościowe
1. Test pionowego obciążenia statycznego
2. Test ciągłego obciążenia
3. Poziomy test obciążenia statycznego
4. Test pionowego uderzenia
Testowanie stabilności:
1. Test stabilności w pionie
2. Poziomy test uderzeniowy.
Parametr techniczny
a.Frame (Alluminium)
-6 pionowy post - 4 stały. 2 regulowane położenie wzdłuż długości ramy (3m) do utrzymania poziomego cylindra
-5 poziomy drążek poprzeczny -4 stały. 1 regulowana pozycja wzdłuż długości ramy (3m) i wysokości (2m), aby pomieścić pionowy cylinder, regulowana pozycja i wysokość
bRozmiar: 2m × 3m × 2m (H)
c.Pasek załadunkowy (wymóg BS BN) i waga worka 91 kg (wymaganie BIFMA)
d. Rodzaj cylindra: Cylinder dwustronnego działania
e.Maksymalna siła: 2000 niutonów
f.1 walec poziomy jednostkowy
-Aby zastosować siłę poziomą do przechylania i testów na nogi / szybowanie.
-Załączony do systemu kół pasowych (regulowany i zdejmowany
-Regulowana wysokość (500-1800mm) i pozioma pozycja (wzdłuż długości ramy, 3m)
-Długość skoku: 500 mm
g.1 jednostkowy pionowy cylinder
-Aby zastosować siłę pionową do testów oparcia pleców, tabletów i podłokietników
-Regulowana pozycja wzdłuż poprzeczki (2m)
-Długość skoku: 500 mm
h. Regulacja wysokości i położenia, zasilanie
Napięcie: jednofazowe AC 220V 50 / 60HZ
j. spręż powietrza: 6 kg / cm²
k. Przycisk sterowania
-Włącznik / wyłącznik
-Load display
Wyświetlacz cykliczny - 6-cyfrowy
-Force czas trzymania: 1 minuta (test wytrzymałościowy)
l.Stopper - do unieruchamiania podstawy meblowej ze ślizgowej grubości 12 mm.
Specyfikacja
| Podstawowa ramka testowa | 2,5x2,5x2m, wykonane z Alu.material o wymiarach 80x80mm |
| Załadować cylinder powietrza | średnica 50mm, 4 szt., skok 300mm, maksymalna siła obciążenia do 1500N |
| Cylinder udarowy | średnica 50mm, 1szt, skok 400mm |
| Załadować cylinder powietrza | średnica 80mm, 1szt, skok 500mm, maksymalna siła obciążenia do 2500N |
| Czujnik siły | czujnik wysokiej precyzji, pojemność 2KN, 4 szt .; 5KN, 1 szt |
| Sposób sterowania | ekran dotykowy + sterowanie PLC |
| Licznik | 0 ~ 999999 razy (można dostosować) |
| Wymuś dopasowanie | precyzyjne wyposażenie zaworu ciśnieniowego z czujnikiem do wyboru |
| Dopływ powietrza | 7kgf / cm ^ 2 |
| Moc | 1∮ AC 220V 50Hz 5A |
Testowanie standardów
EN 527-3, EN581-3 i BIFMA X5.1, IS5967
EN 1725: 1998 7.3 Test trwałości
EN 1725: 1998 7.5 Trwałość krawędzi łóżka
EN 1725: 1998 7.6 Test obciążenia statycznego w pionie
