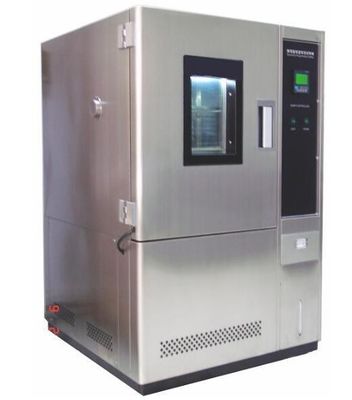

Stała, programowalna komora do testowania temperatury i wilgotności ekranu dotykowego LCD Informacje o produkcie
Komora z kontrolowaną temperaturą jest szeroko stosowana w przemyśle lotniczym, elektrycznym i elektronicznym, przemyśle oprzyrządowania, przemyśle materiałowym, przemyśle sprzętu, przemyśle części i akcesoriów do testowania właściwości materiału w różnych warunkach temperatury i wilgotności, w celu oceny właściwości materiału w szczególnych warunkach .
Struktura
Cała konstrukcja, czyli skrzynka testowa, układ chłodniczy, układ klimatyzacji, elektryczna szafka sterownicza, agregat chłodniczy jako całość, agregat chłodniczy znajduje się w dolnej części skrzynki, część sterująca elektrycznie z boku komory testowej, łatwy w obsłudze.
Pudełko
A) koniec studia w kanale kanałowym, dystrybucja grzejników, parownika chłodniczego, silnika podmuchowego, wentylatora i innych urządzeń;
B) Strona skrzynki testowej z gwintowanym otworem 1 do kabla, rozmiar ф50mm;
C) Komora testowa wykonana jest z płyty ze stali nierdzewnej SUS304 o grubości 1 mm. Obudowa skrzynki wykonana jest z zimnej płyty o grubości 1 mm
E) Studio jest wyposażone w dwie regulowane półki ze stali nierdzewnej;
F) Zbiornik jest wyposażony w odpływ kondensatu.
Drzwi
Pojedyncze drzwi, uszczelki drzwiowe stosuje się silikonową uszczelkę dwuprzewodową;
4, obserwacja, urządzenie oświetleniowe:
Drzwi są wyposażone w wielowarstwowe okno obserwacyjne ze szkła izolacyjnego o wymiarach około: 300 x 275 mm oraz podgrzewane urządzenie zapobiegające zamarzaniu. Na drzwiach komory testowej zainstalowano lampę halogenową (AC12V) o mocy 20 W.
Dane techniczne
| Rozmiary robocze W * D * H (cm) | 50 x 40 x 50 | 50 x 50 x 60 | 60x60x70 | 80x70x90 | 100 x 100 x 100 |
| Objętość komory wewnętrznej (V) | 100L | 150L | 252L | 504L | 1000L |
| Wymiar zewnętrzny W * D * H (cm) | 98x95x160 | 98x105x170 | 108x112x180 | 128x125x200 | 148x155x210 |
| Wielkość opakowania | 113x110x175 | 113x120x185 | 123x127x195 | 133x140x215 | 163x160x225 |
| GW (kg) | 360 | 390 | 450 | 480 | 620 |
| Zakres temperatury | A: -20 ° C-150 ° CB: -40 ° C-150 ° CC: -60 ° C-150 ° CD: -70 ° C-150 ° C |
| Wahania temperatury | ≤ ± 0,5 ° C (standard) / ≤ ≤ 0,2 ° C (opcjonalnie) |
| Równość temperaturowa | ≤ ± 2 ° C |
| Odchylenie temperatury | ≤1 ° C |
| Precyzja | 0,1 ° C, 1,5% wilgotności względnej (standard) / 0,01 ° C 1,5% wilgotności względnej (opcjonalnie) |
| Zakres wilgotności | 20% ~ 98% RH / 10% ~ 98% RH (opcjonalnie) |
| Odchylenie wilgotności | ± 2% RH |
| Prędkość wzrostu temperatury | 1,0 ° C ~ 3,0 ° C / min |
| Prędkość obniżania temperatury | 0,7 ° C ~ 1,2 ° C / min |
| Czas potrzebny na ogrzewanie | RT ° C ~ 150 ° C ≤ 30 min |
| Czas potrzebny na ochłodzenie | RT ° C ~ -40 ° C ≤ 60 min |
| Hałas maszyny | 72 dB (A) |
| Załaduj największy | 100 kg, ≤20 kg / warstwa | 150 kg, ≤26 kg / warstwa | 260 kg, ≤30 kg / warstwa | 260 kg, ≤40 kg / warstwa | 300 kg, ≤ 60 kg / warstwa |
| Moc zainstalowana urządzenia | ~ 3,25 kW | ~ 3,55 kW | ~ 3,95 kW | ~ 5,5 kW | ~ 6,25 kW |
| materiał | Komora wewnętrzna: stal nierdzewna # SUS 304 | Ściana zewnętrzna: płyta ze stali węglowej A3 z plastikowym sprayem / # SUS304 |
System zasilania i kanałów powietrznych
1) Kanał powietrzny w skrzyni przyjmuje układ z pojedynczą cyrkulacją, który składa się z dwóch długich osiowych silników, dwóch wieloskrzydłowych łopatek odśrodkowych ze stali nierdzewnej i kanałów cyrkulacyjnych. Wykorzystując wiatr, następny na wiatr, wymusił cyrkulację powietrza, aby poprawić jednorodność temperatury i lotność skrzynki.
2) wysoka jakość i rozsądna konstrukcja, wszystkie elementy o wysokiej niezawodności.
Urządzenie zabezpieczające
1. Zabezpieczenie komory przed przegrzaniem;
2. Zabezpieczenie przeciwzwarciowe nagrzewnicy;
3. Zabezpieczenie przeciążeniowe wentylatora;
4. Zabezpieczenie nadciśnienia sprężarki;
5. Zabezpieczenie przeciążeniowe sprężarki;
6. Woda / ochrona wody;
7. Ochrona przed wyciekiem;
8. Bezpieczne i niezawodne urządzenie uziemiające;
