Tester palności poziomej/pionowej UL94 dla tworzyw sztucznych
Informacje o produkcie

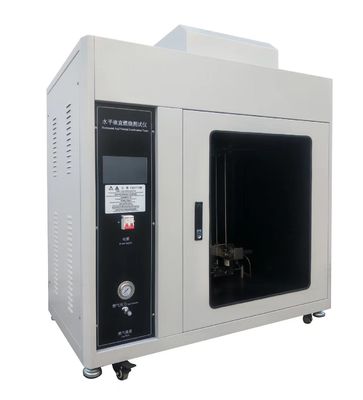

Aparat do badań palności poziomej i pionowej
Komora palności UL 94. Komora palności poziomej, komora palności pionowej
Do badań palności tworzyw sztucznych stosowanych w urządzeniach i sprzęcie AGD. Konstrukcja ze stali nierdzewnej z czarnym wnętrzem i dużym przesuwnym oknem ułatwiającym obserwację. Zawiera w pełni regulowany wspornik próbki i precyzyjne sterowanie przepływem gazu.
Normy badawcze
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94: Badania palności tworzyw sztucznych dla części w urządzeniach i sprzęcie
UL94HB: Pozioma próba palności
V-0,1,2: Pionowa próba palności 20 mm
94-5VA,B: Pionowa próba palności 500W (125 mm)
94VTM-0,1,2: Pionowa próba palności cienkich materiałów
94HBF,94HF-1,2 : Pozioma próba palności materiałów spienionych
IEC 60695-11-10: Badania zagrożenia pożarowego - Część 11-10: Płomienie badawcze - Poziome i pionowe metody badań płomieniowych 50 W
IEC 60695-11-20: Badania zagrożenia pożarowego - Część 11-20: Płomienie badawcze - Metody badań płomieniowych 500 W
IEC 60695-11-4: Badania zagrożenia pożarowego - Część 11-4: Płomienie badawcze - Płomienie 50 W - Aparatura i metoda badań zgodności
IEC 60695-11-3: Badania zagrożenia pożarowego - Część 11-3: Płomienie badawcze - Płomienie 500 W - Aparatura i metoda badań zgodności
Parametry techniczne
| Rodzaje |
500W (klasa 5V) |
50W (klasa HB/V) |
| Płomień badawczy |
500W (próba palności dla klasyfikacji V-0, V-1, V-2) |
50W (próba palności dla klasyfikacji V-0, V-1, V-2) |
| Rurka palnika |
Średnica wewnętrzna: Φ 9,5 mm ± 0,3 mm |
Średnica wewnętrzna: Φ 9,5 mm ± 0,3 mm, |
| Kąt palenia |
0°, 20°, 45° |
0°, 20°, 45° |
| Termopara |
Typ K (Ni/Cr - Ni/Al) |
Typ K (Ni/Cr - Ni/Al) |
| Rozmiar termopary |
0,5 mm |
0,5 mm |
| Standardowy blok miedziany |
9 mm ± 0,01 mm,
waga: 10 g ± 0,05 g przed wierceniem. |
5,5 mm ± 0,01 mm,
waga: 76 g ± 0,01 g przed wierceniem. |
| Czas wzrostu temperatury |
Od 100°C ± 5°C do 700°C ± 3°C; 54 s ± 2 s (ustawiony) |
Od 100°C ± 5°C do 700°C ± 3°C;
44 s ± 2 s (ustawiony) |
| Przepływ gazu |
965 ± 32 ml/min |
105 ± 10 ml/min |
| Zasilanie gazem |
metan, czystość min. 98% |
metan, czystość min. 98% |
| Słup wody |
125 m ± 5 mm |
‹10 mm |
| Czas badania |
54 ± 2 s |
44 ± 2 s |
| Wskaźnik wysokości płomienia |
40 ± 1 mm |
20 ± 1 mm |
| Objętość komory |
> 0,5 m³, czarne wnętrze |
> 0,5 m³, czarne wnętrze |
| Zgodność ze standardem |
UL94, IEC60695-11-3, IEC60695-11-20 |
UL94, IEC60695-11-4, IEC60695-11-10
|
Zastosowania
- Badania palności tworzyw sztucznych stosowanych w urządzeniach elektrycznych i sprzęcie AGD
- Kontrola jakości i badania certyfikacyjne dla producentów komponentów z tworzyw sztucznych
- Laboratoria R&D oceniające nowe formulacje materiałów z tworzyw sztucznych
- Niezależne laboratoria badawcze i jednostki certyfikujące
- Klasyfikacja materiałów według ocen UL94 HB, V-0, V-1, V-2, 5VA, 5VB, VTM, HBF, HF-1, HF-2
- Badania zgodności produktów wymagających certyfikacji IEC 60695
- Pionowe badania palności cienkich materiałów (VTM-0, VTM-1, VTM-2)
- Poziome badania palności materiałów spienionych (HBF, HF-1, HF-2)
Często zadawane pytania
P1: Do czego służy ten sprzęt?
O1: Ten tester ocenia palność tworzyw sztucznych stosowanych w urządzeniach elektrycznych i sprzęcie AGD, klasyfikując je według ocen UL94, takich jak HB, V-0, V-1, V-2, 5VA i 5VB, aby pomóc producentom spełnić wymagania bezpieczeństwa produktu.
P2: Z jakimi normami jest zgodny?
O2: Sprzęt jest zgodny z UL 94-2006, IEC 60695-11-3, IEC 60695-11-4, IEC 60695-11-10 i IEC 60695-11-20, obejmując metody badań płomieniowych 50 W i 500 W.
P3: Jakie materiały można badać?
O3: Tworzywa sztuczne stosowane w częściach urządzeń i sprzętu, w tym tworzywa sztuczne sztywne, cienkie materiały (VTM) i materiały spienione (HBF/HF-1/HF-2).
P4: Jaka jest różnica między badaniami 50W a 500W?
O4: Konfiguracja 50W jest używana do badań klasyfikacji HB i V (V-0, V-1, V-2), podczas gdy konfiguracja 500W jest używana do badań klasyfikacji 5V (5VA, 5VB), które wymagają wyższej energii płomienia.
P5: Jakiego gazu wymaga ten sprzęt?
O5: Tester wymaga gazu metanowego o czystości co najmniej 98%. Szybkości przepływu gazu wynoszą 965 ± 32 ml/min dla badań 500W i 105 ± 10 ml/min dla badań 50W.
P6: Czy wynik badania odzwierciedla rzeczywiste zagrożenia pożarowe?
O6: Nie. Badanie mierzy względną wydajność palności w kontrolowanych warunkach laboratoryjnych i nie odzwierciedla rzeczywistych zagrożeń pożarowych, które mogą wystąpić w rzeczywistych sytuacjach.
P7: Jakie są wymiary i konstrukcja komory?
O7: Komora jest wykonana ze stali nierdzewnej z czarnym wnętrzem i objętością większą niż 0,5 m³. Posiada duże przesuwne okno ułatwiające obserwację podczas badań.
P8: Czy timer jest regulowany?
O8: Tak, cyfrowy timer jest regulowany w zakresie od 0 do 999,9 sekundy z dokładnością ±0,1 s, co zapewnia elastyczność dla różnych procedur badawczych.
Tester palności ASTM D635.pdf
Co to jest tester palności poziomej i pionowej UL94?
Tester palności poziomej i pionowej UL94 jest urządzeniem badawczym które jest wykorzystywane do przeprowadzania badań w i tworzyw , które są używane do części w urządzeniach i sprzęcie AGD Należy zauważyć , że badanienie pokazuje rzeczywistych zagrożeń napotykanych przez w rzeczywistych wypadkach pożarowych.
