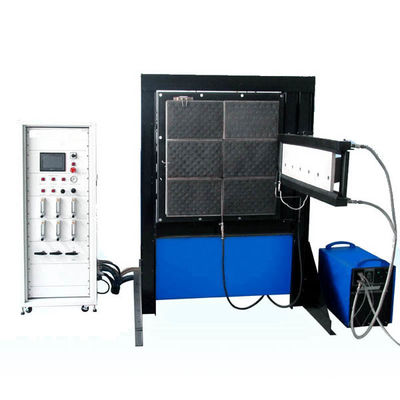

BS 476-7 SuPowierzchnia Rozprzestrzenianie płomieniaTesterdo pomiaru rozciągania płomienia ściany
Wprowadzenie produktu
BS 476 Część 7 określa metodę badania do pomiaru bocznego rozprzestrzeniania się płomienia wzdłuż powierzchni próbki wyrobu w pozycji pionowej w przeciwnych warunkach przepływu,i system klasyfikacji oparty na szybkości i stopniu rozprzestrzeniania się płomieniaZapewnia dane odpowiednie do porównania właściwości użytkowania końcowego materiałów, kompozytów lub zespołów, które są używane głównie jako powierzchnie wystawione na działanie ścian i sufitów.
Parametry produktu
1Powierzchnia panelu promieniowania wynosi 850 mm x 850 mm, a ramy konstrukcyjne są wzmocnione;
2. Właściciel próbki jest prostopadły do panelu promieniującego, a powyżej standardowy znak skali można zmierzyć krytyczny strumień promieniowania cieplnego zgodnie z odległością rozprzestrzeniania się płomienia;
3. wyposażony w urządzenie cyrkulacyjne chłodzące wodą, posiadacz próbki może być chłodzony wodą, aby uniknąć uszkodzeń spowodowanych długotrwałą wysoką temperaturą;
4. wyposażone w urządzenie do zapłonu małym płomieniem, w trybie zapłonu iskry;
5. Panel promieniowania jest wyposażony w urządzenie wykrywające wysoką temperaturę.
6Wyposażony w czujnik strumienia promieniowania cieplnego ocieplonego wodą, wyniki mogą być wyśledzone do NIST Stanów Zjednoczonych;
7. wyposażony w elektryczną skrzynkę sterującą, może regulować przepływ gazu i powietrza i wyświetlać dane o strumieniu promieniowania cieplnego;
8. wyposażony w PLC i interfejs człowiek-maszyna do wyświetlania informacji wymaganych do badania.
Cechy
1Urządzenie to składa się z panelu promieniowania zamontowanego pionowo w otoczeniu i opartego na ramie.
2Panel promieniowania jest zanieczyszczony mieszaniną gazu i powietrza.
3Panel promieniowania ma rozmiar 850 mm kwadratowy dla porowatego bloku palnika typu ogniotrwałego, zaprojektowanego w celu zapewnienia efektywnego spalania mieszaniny powietrze-gaz-powietrze,bez zapłonu na powierzchni panela w warunkach eksploatacyjnych.
4Panel promieniowania i jego otoczenie są oparte na ramie, tak aby środek panelu znajdował się około 1250±100 mm nad poziomem podłogi.
5. uchwyt do próbki i układ płomienia pilota zamontowany po jednej stronie aparatu.
6Uchwyt do próbki składa się z stalowej ramy chłodzonej wodą z płytami powierzchniowymi chłodzonymi wodą.Płyty twarzy pokrywają próbki o 20 ± 2 mm na ich górnej i dolnej krawędzi i nad pionową krawędzią sąsiedniej z panelu promieniowania.
7. Do przyciskania próbki o sprężynowej obciążeniu umieszcza się zacisek na płytkach powierzchni.
8Przenośny zbiornik wody do posiadacza próbki zapewnia, aby maksymalna temperatura nie przekraczała 35°C przy wyjściu z posiadacza próbki.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10. Wysokość uchwytu próbki jest zawieszona tak, aby umożliwić jej poziome kołysanie się od powierzchni tablicy promieniowania między badaniami,z pozycji badawczej do pozycji gotowości i odwrotnie.
11Palnik pilotażowy składa się z stalowej rury.
12Przewody gazowe i powietrzne do panelu promieniowania zawierają przepływomierze, regulatory ciśnienia, zawory sterujące i urządzenia bezpieczeństwa.
13.Miernik przepływu ciepła: zakres: 0 ~ 50 kw/m2; emisywność powierzchniowa:ɛ=0,95±0.05.
14.Funkcjonalna tablica kalibracyjna z uchwytem, kalibrowanym miernikiem strumienia ciepła i mocowaniem.
Szczegóły produktuPowierzchnia płomieniaTester
Urządzenie do badania rozprzestrzeniania się płomienia na powierzchni to szybki tester opóźniacza płomienia ze stali serii BS 6853,który jest odpowiedni do brytyjskich norm badań materiałów budowlanych i szybkiej stali w zakresie tłumienia płomieniStandardem jest BS 476-7. Metoda badawcza jest stosowana do określenia bocznego rozszerzenia powierzchni próbki i opiera się na prędkości.BS 476-7 stosuje się przede wszystkim do pomiaru rozszerzenia płomienia powierzchni wystawionych na działanie na ścianach i sufach.
Metoda badawcza polega na pomiarze krytycznego strumienia promieniowania poprzez zapalenie próbki małym płomieniem, wytrzymując stopniową zmianę energii cieplnej promieniowania.Panel promieniowania cieplnego ma wymiary 850 mm x 850 mmPodtrzymacz próbki testowej jest schłodzony wodą i wyposażony w perforową płytkę kalibracyjną oraz czujnik strumienia promieniowania cieplnego do kalibracji krzywej strumienia promieniowania cieplnego.Instrument badawczy ma wysokie wymagania w laboratorium, a użytkownik potrzebuje dodatkowych środków bezpieczeństwa przed złożeniem przyrządu badawczego.
Standard:BS:BS 476-7
Rozmiar: 120 mm (W) x 550 mm (D) x 1920 mm (H)
Waga: 210 kg
Wymogi dotyczące instalacji
Elektryczne: 230 V 10 Amper nominalnych
Temperatura otoczenia: 10°C-35°C
Zaopatrzenie w gaz: kompresor propanu i powietrza
Pomieszczenie testowe: 400 m3
Wnioski
- tabliczki ścienne i panele dekoracyjne
- płytki sufitowe i systemy sufitowe zawieszone
- Materiały złożone i zespoły stosowane jako powierzchnie otwarte
- wyściółki termoizolacyjne dla ścian i sufitów
- Klasyfikacja bezpieczeństwa przeciwpożarowego zgodnie z BS 476‐7 (klasa 14)
- Klasyfikacja klasy 0 (w połączeniu z wymogami dotyczącymi niepalności)
- Kontrola jakości materiałów budowlanych i badania badawczo-rozwojowe
- zewnętrzne laboratoria badawcze i organy certyfikujące
Częste pytania
P1: Jakiej normy spełnia SL-FL73 i co mierzy?
A1: Jest zgodny z normą BS 476‐7. Badanie mierzy płomień boczny rozprzestrzeniający się wzdłuż pionowej powierzchni materiałów wyściółkowych ścian i sufitów pod wpływem promieniowania cieplnego,W odniesieniu do ekspozycji na ryzyko ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka..
P2: Jakie materiały można testować za pomocą tego sprzętu?
A2: Płyty ścienne, płyty sufitowe, arkusze dekoracyjne, kompozyty i wyściółki termoizolacyjne stosowane jako powierzchnie wystawione na ściany i sufity.,lub zgromadzeń.
P3: Jak działa system klasyfikacji w ramach normy BS 476‐7?
A3: Klasyfikacja opiera się na odległości rozprzestrzeniania się płomienia mierzonej po 1,5 min. i na końcu badania.Klasa 0 to klasyfikacja kompozycji wymagająca klasy 1 plus niepalności.
P4: Jak dokładne i powtarzalne są wyniki badań?
A4: Wysoka dokładność osiągana jest dzięki porowatemu palnikowi ogniotrwałemu, stabilnej kontroli gazu/powietrza oraz kalibracji z wykorzystaniem czujnika strumienia NIST i płyty perforowanej.Podtrzymacz chłodzony wodą utrzymuje stałe warunki termiczne, a zawiasowe ustawienie zapewnia powtarzalne umieszczenie próbki.
P5: Czy urządzenie jest łatwe w obsłudze?
Odpowiedź: Tak. Zapłon z iskry, zaciski sprężynowe oraz interfejs PLC/HMI umożliwiają prosty montaż próbki i zautomatyzowane wykonanie badań.i dane w czasie rzeczywistym, w tym przepływ ciepła, są wyświetlane przez cały okres badania.
P6: Jakie są kluczowe wymagania dotyczące instalacji?
A6: Zainstalować w pomieszczeniu o temperaturze 10 ̊35 °C bez odpływów. Moc: 230 V, 10 A nominalne. Gaz: propan i powietrze sprężone. objętość pomieszczenia badawczego: 400 m3.Zaleca się regularne czyszczenie panelu promieniowania i rutynowe kontrole kalibracji w celu utrzymania.
Tester płomienia rozprzestrzeniającego się na powierzchni.pdf
Co to jest badanie rozprzestrzeniania się płomienia?
Badania rozprzestrzeniania się płomieniama na celu pomiar skłonności płomienia do rozprzestrzeniania się na podłożu i jest bezpośrednio skorelowany z płomieniem powierzchniowymrozprzestrzenianie się w prawdziwym scenariuszu pożaru.
