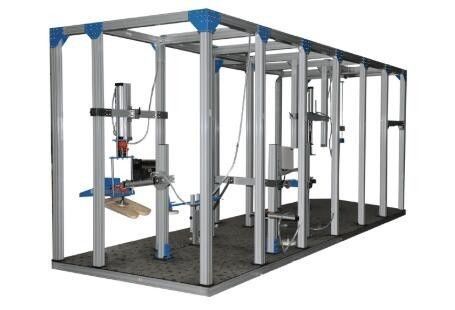

Sprzęt do testowania mebli BIFMA 5.1 Maszyna do badania wytrzymałości oparcia

Ta maszyna służy do oceny zdolności krzeseł do wytrzymywania obciążeń zmęczeniowych i zużycia spowodowanego siłą skierowaną do tyłu na oparcie krzesła.

parametry techniczne

i.seat i test statyczny / wytrzymałościowy,

ii.seat test statyczny przedniej krawędzi

iii) test statyczny w górę iw dół,

iv.arm test boczny statyczny

test statyczny v.legs forward / sideways

test uderzeniowy vi .back

test uderzeniowy vii.seat

1. Płyta z siatką z jedwabiu: (2700 × 1990 × 2300) mm, wytłaczane aluminium

2. Bekalankuasa: jednofazowy, AC220V

3. Mempunyai6stesenujianiaitu:

I. Badanie statyczne / wytrzymałościowe siedziska i oparcia i tester statyczny przedniej krawędzi siedziska

za. Siłownik pneumatyczny o pojemności ogniwa obciążeniowego 1000N (poziomy) i 2000N (pionowy)

b. 1 poziomy cylinder i 1 pionowy cylinder

do. Mechanizm - określone obciążenie pionowe jest przykładane najpierw do siedzenia, a obciążenie jest utrzymywane przy obciążeniu poziomym. Siła powinna być utrzymywana przez 10 ± 2 s lub 2 ± 1 s (opcja adjuastable). To stanowi cykl.

re. Regulowany kierunek obciążenia (90 ° do oparcia fotela)

mi. Regulowana wysokość

fa. Pad ładunkowy - przymocowany do cylindra i może się swobodnie obracać

- Podkładka ładująca siedzenia - przymocowana do pionowego cylindra (patrz załącznik)

- Tylna listwa załadowcza - mocowana do poziomego cylindra (patrz załącznik)

sol. Electconic predetermined counter (EPC) - 6-cyfrowy licznik do przesuwania cylindra do 200 000 cykli

h. Powietrze kompresyjne: ± 6 kg / m²

ja. Programowanie PLC i kod zabezpieczający są dostępne

jot. Jednofazowy AC 220V

k. Prędkość: regulowana (10-20 cykli / minutę)

II. Test statyczny do góry i do dołu

za. Składa się z 2cylinder. Oba cylindry można ustawić na:

- Pozycja pionowa z regulowaną odległością w poziomie (do 1m) - aby zastosować pionową siłę skierowaną w dół (do 900 N) na podłokietnik i unieść krzesło z platformy.

b. Wysokość można regulować do 1m.

do. Wkładka ładunkowa przymocowana do cylindra: zdejmowana, o średnicy 100 mm, grubości 50 mm, zaokrąglonych krawędziach o promieniu 12 mm i płaskiej powierzchni.

re. 3 tryb pracy:

- Tryb 1: obsługa tylko pierwszego cylindra (dla fotela z podłokietnikiem jednostronnym)

- Tryb 2: obsługa tylko drugiego cylindra (dla fotela z podłokietnikiem jednostronnym)

- Tryb 3: obsługiwane jednocześnie oba cylindry

mi. Wymagany cykl: 10 razy

fa. Siła powinna być utrzymywana przez 10 ± 2 s.

III. Test obciążenia statycznego po stronie bocznej podłokietnika

za. Składa się z poziomego cylindra z 2 podkładkami załadowczymi (o średnicy 100 mm) zamocowanymi w przeciwnym kierunku (patrz załącznik).

b. Cylinder jest mocowany na słupku pionowym i regulowany na wysokość (500-1000 mm)

do. Wkładka cylindra i nakładki ładującej może się zmieścić między dwoma podłokietnikami (min.distance 400mm), aby siła boczna (max. 900 N) mogła być przyłożona do podłokietnika jednocześnie przez płytę ładującą.

sol. Wymagany cykl: 10 razy

h. Siła powinna być utrzymywana przez 10 ± 2 s.

IV. Tester statyczny naprzód / na boki

za. Składa się z 1 cylindra, który można ustawić w pozycji poziomej i pionowej.

b. Komora obciążeniowa: pojemność 1000N

do. Wysokość można regulować do 1m

re. Wkładka ładunkowa przymocowana do cylindra: średnica 100 mm, grubość 50 mm, promień zaokrąglenia 12 mm i płaska powierzchnia.

mi. Nakładanie siły: 10 razy, utrzymywane przez 10 ± 2 s.

V. Tester uderzenia wstecznego / ramienia

za. Młot udarowy

- Wiszący i wychylny młot wahadłowy do swobodnego spadania

- Regulacja wysokości (300-1000mm)

- Okładka budowlana

b. Skala pomiaru wysokości

- stojąca i mobilna

- zasięg: 1,5 m

do. Gumowa mata

- Rozmiar: 1,5 × 1,5 × 0,002m

- Twardość: (85 ± 10) IRHD zgodnie z ISO 7619-2: 2010, testowana przez akredytowane laboratorium

VI. Tester uderzenia fotela

za. Siłownik pneumatyczny

- przytrzymywać, zwalniać i podnosić impaktor

- Wysokość: Regulowana wysokość do 2m od podłogi

- Przymocowany do impaktora i pozwolić udarowi swobodnie opaść na powierzchnię testową na wysokości do 300 mm (regulowany)

b. Impactor - patrz załącznik

ja. Badanie statyczności / trwałości siedziska i oparcia (BS EN 1728: 2012, pkt. 6.4 i 6.17)

ii. Badanie statyczne przedniej krawędzi siedziska (BS EN 1728: 2012, pkt. 6.5)

iii. Badanie statyczne w górę i w dół (BS EN 1728: 2012, pkt. 6.11 i 6.13)

iv.Amm test statyczny na boki (BS EN 1728: 2012, pkt. 6.10)

v.Legs test statyczny do przodu / na boki (BS EN 1728: 2012, pkt 6.15 i 6.16)

vi.Back impact test (BS EN 1728: 2012, pkt 6.25)

vii.Seat impact testing (BS EN 1728: 2012, pkt 6.24)

za. Korek o grubości 12 mm

b. Przenośny tester bocznego ramienia - do wielu siedzeń

- dodatkowy cylinder połączony z płytką ładunkową o średnicy 100 mm i 1 oddzielną wkładką ładunkową 100 mm

- Oba obciążniki powinny być zamocowane na stalowym pręcie (długość 2 m) w przeciwnym kierunku.

- Odległość między 2 podkładką ładunkową jest regulowana wzdłuż pręta.

- Przyłożenie siły do ​​podłokietnika nie może być zasłonięte przez drążek.

do. Mempunyai I / O port pada panel sterowania bagikemudahanintegrasisistem.

re. Program sterownika PLC kodbeserta kod bezpieczeństwa dibekalkan

Specyfikacja

Testowanie standardów

• ANSI / BIFMA X5.1-2011 10 Test mechanizmu przechyłu - cykliczny
• ANSI / BIFMA X5.1-2011 15 Test trwałości oparcia - cykliczny - typ I
• ANSI / BIFMA X5.1-2011 16 Test trwałości oparcia - cykliczny - typ II i typ III
