Tester udarności do tyłu roweru / widelca rowerowego Norma EN
| MOQ: | 1 jednostka |
| Cena £: | negotiated |
| standard packaging: | Pułapka ze sklejki |
| payment method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 jednostek / miesiąc |
Wykrywacz zmęczenia z gięcia widła rowerowego
,Wykrywacz zmęczenia z gięcia widelca rowerowego
Cykl/Cyklowy wygięcie widelca, sprawdzacz zmęczenia i sprawdzacz uderzeń do tyłu

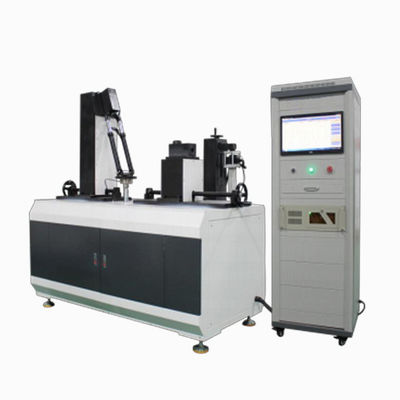

EN Standardowy urządzenie do testowania zmęczenia z gięcia roweru/widelca roweru i urządzenie do testowania uderzeń do tyłu
Zasady badania
pełne zmienne, cykliczne obciążenie dynamiczne Fo, w płaszczyźnie koła i prostopadłe do osi podnośnika widłowego,został zastosowany do urządzenia przenoszącego ładunek, które obracało się na ośrodku łącznika widelcaCykl badawczy wynosi 100 000 cykli, a wartości siły badawczej przedstawiono w tabeli 9. Maksymalna częstotliwość badań opisana jest w ISO 4210-3:2014, 4.5.
Jeżeli maksymalne przesunięcie w miejscu zastosowania przekracza 20% w przypadku widelców sztywnych (40% w przypadku widelców uderzeniowych), badanie zostaje zakończone (zob. ISO 4210-3:2014, 4.6)
Po 100000 przebiegach należy przerwać badanie i dokładnie sprawdzić próbkę pod kątem szczelin.
Jeżeli po 100000 przebiegach próbka nie jest przemieszczona zgodnie z opisem powyżej, a ponadto w próbce nie występują żadne pęknięcia, należy kontynuować badanie uderzeniowe zgodnie z opisem w pkt 5.4.1 (zob. tabela 7 dotycząca wysokości lądowania) Po zatrzymaniu młotka uderzeniowego na walcu mierzyć deformację przemieszczenia i dokładnie sprawdzić próbkę pod kątem szczelin.
1. Urządzenie siłowe zamontowane na ośrodku
2. sztywne wsparcie z widelcem
Wartość zastosowanej siły
| Rodzaj roweru | Rowery miejskie | Rowery dziecięce | Rowery górskie | Wyścigi |
| Wartość siły F/N | ± 450 | ± 450 | ±650 | ± 620 |
Parametry techniczne
| Maksymalna częstotliwość maszyny | 0-5Hz |
| Pojemność czujników | czujnik typu dyskowy 5000N*1 sztuk |
| Rozdzielczość elementu obciążenia | 1/10000 |
| Silnik elektryczny | Elektryczne sterowanie serwocylindrem |
| Uderzenie przemieszczania | 150 mm ((± 75 mm) |
| Liczba badań | 0-999999 ustawione arbitralnie |
| Metoda kontroli | silnikowe sterowanie całkowicie zamkniętą pętlą |
| Maksymalna częstotliwość maszyny | Automatyczne sterowanie komputerowe, z przemieszczeniem, siłą, czasem i innymi metodami sterowania |
| Oprogramowanie sterowania | Samodzielnie opracowane oprogramowanie specjalne |
| Metoda wyświetlania | Komputery sterujące i monitorujące |
| Zbieranie danych | Karta szybkiego nabrania |
| Częstotliwość nabywania siły | > 200 kHz |
| Forma fali siły | Fala sinus |
| Automatyczne zatrzymanie | Automatyczne zatrzymanie, gdy siła nie osiąga ustawienia, automatyczne zatrzymanie, gdy próbka jest uszkodzona |
| Format drukowania sprawozdania | Wyniki badań samozaoszczędzania do sporządzania sprawozdań |
| Światło oświetlenie do zmęczenia ramy | 1 set |
| Waga | 160 kg |
| Zasilanie | AC220V,15A |
| Wymiar | Podstawa badawcza:1950*450*900 mm Sygnał sterujący: 600*600*1830 mm (L*W*H) |
