Tester pionowego spalania w przemyśle motoryzacyjnym

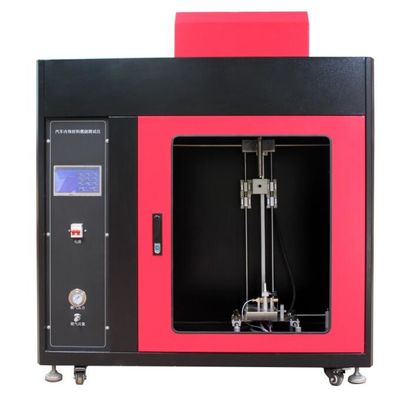

Pionowy tester spalania materiałów samochodowych

Wprowadzenie produktów

Zgodnie ze standardem GB32086-2015 „Wymagania techniczne i metody badań w zakresie charakterystyki spalania pionowego niektórych typów wewnętrznych materiałów samochodowych”, spełnia on w pełni wymagania techniczne określone w normie krajowej GB32086 i ma zastosowanie do zasłon do wnętrz samochodowych M3 przewożących więcej niż 22 pasażerów. Żaluzje przeciwsłoneczne lub inne materiały do ​​zawieszenia wewnętrznego, nie dotyczy autobusów miejskich z pasażerami stojącymi.

Parametry techniczne

1. Sterowanie PLC + z ekranem dotykowym;
2. Palnik Bunsena zapala się automatycznie, płomień można ustawić dowolnie;
3. Czas nagrywania T1 / T2 / T3 9999S;
4. Minimalna rozdzielczość timera: 0.1S;
5. Czas aplikacji płomienia można zaprogramować (czas automatyczny); zakres regulacji: 0,1 s-999,9 s; dokładność pomiaru czasu 0,1 s, po osiągnięciu ustawionego czasu spalania, palnik Bunsena (palnik) powraca automatycznie;
6. Przednia strona uchwytu próbki jest skierowana w stronę okna obserwacji sprzętu, aby ułatwić obserwację i spalanie próbki;
7. Okap wyciągowy : (skrzynka zewnętrzna z natryskiem elektrostatycznym blachy zimnowalcowanej);
8. Palnik Bunsena (palnik) automatycznie przechyla się o 45 °;
9. Wysokość płomienia : 10-100 mm płynnie regulowana;
10. Zasilanie : 220VAC-15% ～ 220VAC + 10% 500W (jednofazowy system trójprzewodowy)
11. Wymiary zacisku próbki : Wysokość ramy wynosi 560 mm i składa się z dwóch równoległych prętów oddalonych od siebie o 150 mm. Stała igła trzyma próbkę na pręcie. Stała średnica igły nie przekracza 2 mm, a długość wynosi co najmniej 27 mm. Aby zamocować preparat na nieruchomej igle i pewną odległość od ramy, w pobliżu nieruchomej igły należy zainstalować kolumnę pozycjonującą o średnicy 2 mm i wysokości co najmniej 20 mm.
12. Płyta dociskowa : płyta w kształcie litery U zapewnia pionową płaskość próbki na uchwycie próbki. Płytka dociskowa w kształcie litery U powinna być płaska i sztywna, wykonana z odpowiedniego materiału, wielkości uchwytu próbki i grubości 1,0 mm ± 0,1 mm. Płytka dociskowa w kształcie litery U powinna być płaska i sztywna, wykonana z odpowiedniego materiału, wielkości uchwytu próbki i grubości 1,0 mm ± 0,1 mm.
13. Lampa gazowa : lampa gazowa znajduje się poniżej próbki, w płaszczyźnie przechodzącej przez pionową linię środkową próbki i powierzchnię próbki. Lampa gazowa jest nachylona osiowo do góry, tworząc kąt 30 ° z płaszczyzną, w której znajduje się próbka. Testowana jest góra lampy gazowej. Dolna krawędź próbki wynosi 20 mm. Gdy lampa gazowa jest umieszczona pionowo, zapalana jest lampa gazowa, a wysokość płomienia jest regulowana do 40 mm ± 2 mm, co jest odległością między ujściem dyszy lampy gazowej a końcówką płomienia. Wewnętrzna średnica dyszy gazowej wynosi 0,18 + 0,03 0
14. Gaz stosowany w lampach gazowych : przemysłowy gaz propan, gaz butanowy lub gaz płynny (dostarczony przez klienta)
15. Oświetlenie : Reflektor LED 20W × 2

16.Dotknij parametrów związanych z ekranem

1. Rozmiar: 7 cali Efektywny rozmiar wyświetlacza Długość 15,4 cm Szerokość 8,59 cm
2. Rozdzielczość: 800 * 480
3. Interfejs komunikacyjny RS232, 3.3V CMOS lub TTL, tryb portu szeregowego
4. Pojemność pamięci: 1G
5. Używaj czystego sterownika sprzętowego sterownika FPGA, „zerowego” czasu uruchamiania, włączania zasilania
6. Używając architektury M3 + FPGA, M3 jest odpowiedzialny za analizowanie instrukcji, FPGA koncentruje się na wyświetlaczu TFT, szybkość i niezawodność prowadzą ten sam program
7. Główny sterownik przyjmuje procesor o niskim zużyciu energii i automatycznie przechodzi w tryb oszczędzania energii
