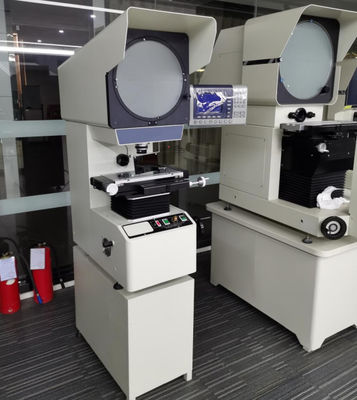

100 mm X osi Sprzęt optyczny Profil projektoru cyfrowego / Urządzenie pomiarowe wideo
| MOQ: | 1 |
| Cena £: | $3000-6000 |
| standard packaging: | Pułapka ze sklejki |
| Delivery period: | 15 dni roboczych |
| payment method: | T/T, L/C, D/A, D/P |
| Supply Capacity: | 20 zestawów miesięcznie |
Sprzęt optyczny 100 mm x osi
,wyposażenie optyczne osi x i y
Zastosowania i testy
Jakość systemu optycznego tego produktu jest doskonała, obraz obiektywu jest jasny, a powiększenie dokładne.błąd pomiaru konturów jest mniejszy niż 0.08%; błąd wskazania współrzędnych pomiaru może osiągnąć (3+L/200) μM; jest wyposażony w specjalną mikrodrukarkę i przełącznik stopniowy, który jest bardzo wygodny do wyjścia danych i pobierania próbek.Obraz obróbki może być pełnym obrazem pionowym lub obrazem odwróconym. Podnoszenie osi Z tego projektoru przyjmuje metodę przesyłu kolei przewodniczej, co poprawia stabilność i trwałość kadłuba. Projektor ma wyraźne obrazy i dokładne powiększenie.
Zalety
W porównaniu z podobnymi produktami projektor pomiarowy produkowany przez naszą firmę ma następujące cechy:
1Instrument ten może skutecznie wykrywać kontury i kształty powierzchni różnych skomplikowanych części roboczych, takich jak: szablony, części do pieczętowania, kamy, obrót śrubokrętami, przekładnie,maszyny do tworzenia, fresowania i inne narzędzia, noże i części, a także końcówki, zegarki i stalowe kamienie itp.
2Ma szeroki zakres zastosowań. Jest szeroko stosowany w maszynach, formie, licznikach, elektronikach, przemysłu lekkim i innych gałęziach przemysłu.To niezbędny sprzęt weryfikacji pomiarów dla pomiarów i warsztatów produkcyjnych.
3Dokładność pomiaru przyrządu: (3+L/200) μm
4Rozstrzygnięcie cyfrowego wyświetlacza współrzędnych X i Y: 0,0005 mm
5System przetwarzania danych: DP100 wielofunkcyjny system przetwarzania danych, pełny chiński wyświetlacz może wykonywać próbki wielopunktowe, rotację współrzędnych, punkt, linię, odległość,wyjście danych RS-232 wykrywania kąta, może wyświetlać grafiki pomiarowe.
6Przyjmuje turbinę o kącie 45° i pręt wirusowy do podnoszenia.
Parametry techniczne
150*50mm, 200*100mm, 300*150mm można wybrać
| Model | SL-U300-1 | ||||
| Stolik roboczy | Przebieg osi X (mm) | 200 | |||
| Przebieg osi Y (mm) | 100 | ||||
| Rozmiar metalowego stołu (mm) | 350×170 | ||||
| Rozmiar szklanego stołu (mm) | 246×120 | ||||
| Przebieg osi Z (mm) | 100 ((W celu skupienia) | ||||
| Mdokładność pomiaru | (3+L/200)um | ||||
| Rozdzielczość linijki siatki | 00,0005 mm | ||||
| Ekran projekcyjny |
rozmiar ekranu ((mm): Φ300mm Przyjąć japońską technologię fotolitografii, wygrawerowaną ryżem. |
||||
| Zakres obrotowy: 0-360° | |||||
|
Rozdzielczość wyświetlacza kąta obrotu: 1° lub 0,01° Przyjmij japoński koder obracający się |
|||||
|
Celem soczewka
|
Zwiększenie |
10X (Zasadnicze) |
20X (nieobowiązkowe) |
50X (nieobowiązkowe) |
100X (nieobowiązkowe) |
| widok obiektu ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
| Odległość pracy ((mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
| System przetwarzania danych | Wielofunkcyjny system przetwarzania danych, może mierzyć punkt, linię i kąt. | ||||
| Oświetlenie |
Lampy halogenowe 24V/150w Oświetlenie transmisyjne i odblaskowe wykorzystuje lampy halogenowe o napięciu 24 V i 150 W importowane z firmy Osram w Niemczech. |
||||
| Zimno. | Chłodzenie powietrzem przymusowym (3 wentylatory osiowe) | ||||
| Wielkość maszyny | 788*524*1152 mm | ||||
| Władza | 110/220V (AC).50/60Hz,400W | ||||
