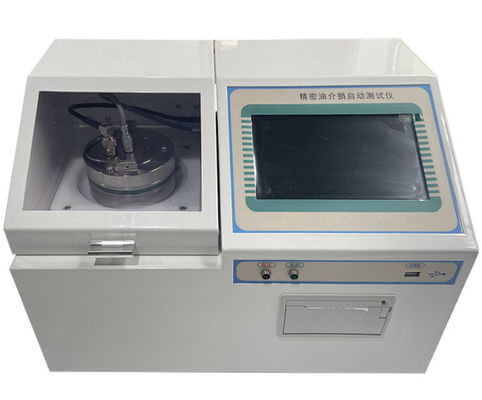

SL-OA28 Tester strat dielektrycznych i rezystywności izolacjiOlej
Opis produktu
TESTER UTRAT DIELEKTRYCZNYCH OLEJU IZOLACYJNEGO jest precyzyjnym przyrządem, który może być stosowany do pomiaru kąta strat dielektrycznych i rezystywności objętościowej oleju izolacyjnego itp. Jest zintegrowany z miseczką olejową do strat dielektrycznych, sprzętem do kontroli temperatury, czujnikiem temperatury, mostkiem testowym do strat dielektrycznych, próbne źródło elektryczne prądu przemiennego, standardowy kondensator, miernik wysokiej rezystancji i wysokie napięcie prądu stałego itp. Najbardziej zaawansowany tryb ogrzewania indukcji wysokiej częstotliwości jest stosowany do części grzewczej tego instrumentu, która ma tę zaletę, że jest bezkontaktowa kubka olejowego i jednostki grzewczej, jednorodne ogrzewanie, szybka prędkość i wygodne sterowanie itp. Tryb konwersji AC-DC-AC jest stosowany do próbnego źródła prądu przemiennego, dzięki czemu można uniknąć problemu prawidłowego pomiaru przy wahaniach napięcia i częstotliwości.Nawet gdy generator elektryczny działa, przyrząd może działać prawidłowo.Wewnętrznym standardowym kondensatorem jest trójbiegunowy kondensator SF6, na którego straty dielektryczne i pojemność nie ma wpływu temperatura otoczenia, wilgotność itp. W ten sposób dokładność przyrządu jest gwarantowana po długim czasie użytkowania.
W instrumencie zastosowano całkowicie cyfrową technologię, z których wszystkie są inteligentnymi i automatycznymi pomiarami oraz różnymi trybami pomiaru.Wyposażony jest w 7-calowy wielkoekranowy, dotykowy, kolorowy wyświetlacz oraz pełne chińskie menu.Każdy krok jest monitowany w języku chińskim, a wyniki testu można wydrukować, aby operatorzy mogli z niego umiejętnie korzystać bez profesjonalnego szkolenia.
Funkcje
1. Przyjęto najbardziej zaawansowaną metodę nagrzewania indukcyjnego o wysokiej częstotliwości, która ma zalety braku kontaktu między kubkiem olejowym a korpusem grzewczym, równomiernym ogrzewaniem, dużą prędkością i wygodną kontrolą.
2. Wewnętrzny instrument przyjmuje w pełni cyfrową technologię, wszystkie inteligentne pomiary automatyczne, różne tryby pomiaru, wyposażone w 7-calowy kolorowy ekran dotykowy z dużym ekranem.
3. Instrument przyjmuje pełną technologię cyfrową, wszystkie inteligentne automatyczne pomiary, wiele trybów pomiaru, wyposażony w 7-calowy duży kolorowy ekran dotykowy, pełne chińskie menu.
parametry techniczne
| 1 |
Warunki użytkowania |
-5 ℃∽40℃ RH <80% |
| 2 |
Źródło prądu |
AC 110 V ± 10% bez ograniczenia częstotliwości |
| 3 |
Wyjście wysokiego napięcia AC |
400V∽2200V ±2% Co 100V 50VA |
| 4 |
Wyjście wysokiego napięcia prądu stałego |
200V∽600V ±2% |
| 5 |
Piec indukcyjny z regulacją temperatury |
Maksymalna moc 500W |
| 6 |
Zakres regulacji temperatury |
<100℃ |
| 7 |
Błąd pomiaru temperatury |
±0,5 ℃ |
| 8 |
Błąd temperatury kontrolnej |
0,1 ℃ |
| 9 |
Kontroluj czas temperatury |
Temperatura pokojowa 100 ℃ <20 min |
| 10 |
Skala |
tgδ Bez ograniczeń |
| |
|
Cx 15PF-300PF |
| |
|
Rx 10M-20TΩm |
| 11 |
Rezolucja
|
tgδ 0,001% |
| |
|
Cx 0,001pF |
| |
|
Rx 0,01 |
| 12 |
Precyzja |
△tgδ:
△ Cx:
△ Rx:
|
±(Odczyt*0,5%+0,020%)
±(Odczyt*0,5%+0,5PF)
±Odczyt * 10%
|
| 13 |
Względna stała strat dielektrycznych |
ε |
Obliczane automatycznie |
| 14 |
Odporność na prąd stały oleju |
Rx |
Obliczane automatycznie |
| 15 |
Przewodzenie prądu stałego oleju |
Gx |
Obliczane automatycznie |
| 16 |
Rezystywność objętościowa |
ρ |
Obliczane automatycznie |
| 17 |
przewodnictwo objętościowe |
σ |
Obliczane automatycznie |
| 18 |
Wymiar |
410 (dł.) × 265 (szer.) × 285 (wys.) mm |
| 19 |
Waga |
18kg |
