Wprowadzenie

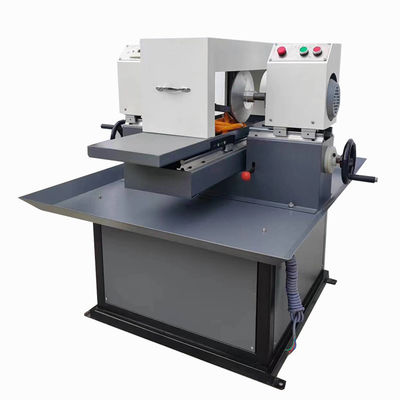

Maszyna do szlifowania podwójnego końca nadaje się do działów ochrony wody i energetyki wodnej, geologii i minerałów, transportu, budownictwa itp. w uczelniach i uniwersytetach.W celu określenia wartości ściernej w celu oceny właściwości przeciwabrycyjnych nie kamienia i sztucznego kruszywa, aby zapewnić podstawę dla konstrukcji pomocniczej różnych wymogów współczynnika tarcia powierzchni drogi.
Kompozycja struktury
Składa się z podstawy maszyny, głowicy silnika szlifowania, układu przesyłowego o zmiennej prędkości, urządzenia sterowania elektrycznego i innych części.Cała maszyna jest łatwa w obsłudze i ma stabilną wydajność automatycznego karmienia.
Parametry techniczne
1 Moc silnika: 0,75 kW Prędkość obrotowa 1400 obr./min
2 Moc głowicy szlifującej: 1,1 KW × 2 zestawy Prędkość obrotowa 2750 obr./min
3 Średnica koła szlifowego: Φ200mmX19mm
4 Specyfikacje próbki szlifowania: (normalna konfiguracja fabryczna do szlifowania 50~100 mm jig)
a: kwadrat: 50 × 50 × 50 ≈ 180 × 180 × 180 mm
b: cylindryczny: 50 ~ 180 mm
5 Dokładność próbki.
a: płaskość: tolerancja zakresu 50 mm ± 0,05 mm
b: Wykończenie: (zgodnie ze standardem grubości obróbki) Ra3.2
6 Automatyczne podawanie do szlifowania: 0,08~1,6 mm regulowane
7 Urządzenie chłodzące: chłodzenie wodą z kranu.
procedury operacyjne
1.Zamknąć blok próbki, zwrócić uwagę na symetrię obu stron, w pobliżu urządzenia.
2.Wciągnij dwie głowice szlifowe, aby próbka nie uderzyła w szlifowe koło podczas ruchu stołu.
3- Zainstaluj osłonę ochronną i włącz włącznik wody.
4- Uruchom główny przełącznik zasilania.
5.Włącz przycisk głowicy szlifującej, aby głowica szlifująca obracała się w kierunku strzały, nie pozwalając na odwrócenie.
6- Naciśnij przycisk stołu.
7.Ręcznie podawać głowicę szlifową do szlifowania, popchnąć uchwyt do pozycji automatycznej, gdy automatyczna jest potrzebna, i szlifować dwie głowice szlifowe oddzielnie.Dobrze szlifować pociągnąć uchwyt do pozycji ręcznej i szlifować kilka razy do przodu i z tyłuUpewnij się, że próbka jest gotowa.
8. Wyjście z głowicy szlifującej po szlifowaniu.
