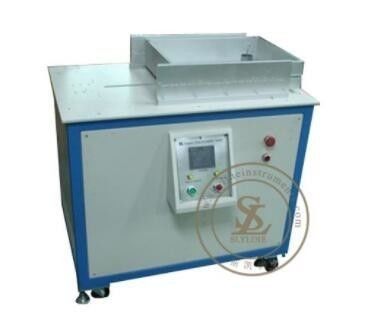

Urządzenie do testowania wytrzymałości prowadnic szuflad sterowane PLC
Informacje o produkcie
Tester wytrzymałości prowadnic szuflad jest przeznaczony do testowania prowadnic szuflad, biurek, stołów, szafek i garderób.
Możliwość sterowania czasem cyklu, stałym zakresem ruchu, częstotliwością, skokiem
Parametry techniczne
a. Sprężone powietrze - 6 kg/cm².
b. Silnik AC - do sterowania wysokością od 250-1000 mm.
c. Cylinder pneumatyczny - cylinder dwustronnego działania z wyłącznikiem magnetycznym i maksymalnym skokiem 600 mm (regulowany). Cylinder powinien posiadać uchwyt do mocowania dowolnego typu uchwytu szuflady, umożliwiający otwieranie/zamykanie szuflady bez wywierania nacisku na system szuflady.
d. Panel sterowania/konsola składa się z:
- Zasilanie: 240 V: 13 A: 50 Hz
- Przycisk włączania/wyłączania
- 6-cyfrowy elektroniczny licznik programowalny (EPC)
- EPC rejestruje każdy cykl pracy cylindra do sześciu cyfr.
- Zatrzyma test po osiągnięciu zaprogramowanej liczby cykli.
- EPC wyświetli liczbę cykli wykonanych podczas testu.
- EPC jest w stanie zapamiętać liczbę cykli w przypadku przerwy w zasilaniu i wyświetlić aktualny odczyt oraz kontynuować zliczanie po wznowieniu pracy.
- Liczba ta powinna być utrzymywana do momentu zresetowania licznika.
Uwaga: Jeden cykl pracy jest liczony jako jeden cykl.
i. Testy cykliczne elementów wysuwanych (ANSI/BIFMA X5.9-2012, klauzula 15)
ii. Testy cykliczne elementów wysuwanych (ANSI/BIFMA X5.5-2014, klauzula 10)
iii. Wytrzymałość elementów wysuwanych (BS EN 16122:2012, klauzula 7.5.3)
Specyfikacje
1. Rozmiar prowadnic: 140-500 mm/
2. Obsługa ręczna/
3. Moc ruchu posuwisto-zwrotnego szuflady: silnik z przekładnią 120 W/
4. System sterowania: sterowanie PLC, wyświetlacz dotykowy. Obliczanie skoku za pomocą enkodera/
5. Prędkość testu: 0,25 m/s (regulowana)/
6. Skok szuflady: zamknięcie-otwarcie 140-500 mm (może być określony przez klienta)
Zastosowania
-
Producenci mebli biurowych – Testowanie prowadnic szuflad w biurkach, szafkach na dokumenty i jednostkach magazynowych
-
Producenci mebli domowych – Ocena szuflad w szafkach kuchennych, garderobach w sypialniach i meblach łazienkowych
-
Laboratoria testowania mebli – Przeprowadzanie testów certyfikacyjnych i kontroli jakości zgodnie ze standardami BIFMA i EN
-
Dostawcy prowadnic szuflad – Walidacja trwałości produktu i żywotności cyklicznej dla klientów OEM
-
Działy kontroli jakości – Inspekcja przychodząca i pobieranie próbek z linii produkcyjnej gotowych zespołów meblowych
-
Zespoły badawczo-rozwojowe – Porównywanie konstrukcji prowadnic, materiałów i systemów smarowania w kontrolowanych warunkach cyklicznych
-
Niezależne agencje inspekcyjne – Przeprowadzanie niezależnych ocen trwałości w celu raportowania zgodności
Najczęściej zadawane pytania
P: Do czego służy to urządzenie?
Ten tester ocenia trwałość i żywotność cykliczną prowadnic szuflad zamontowanych w biurkach, szafkach, garderobach i meblach magazynowych poprzez symulację powtarzalnego otwierania i zamykania w kontrolowanych warunkach.
P: Jak działa proces testowania?
Cylinder pneumatyczny chwyta uchwyt szuflady i automatycznie otwiera i zamyka szufladę z programowalną prędkością i długością skoku. Licznik elektroniczny śledzi każdy cykl i zatrzymuje test po osiągnięciu zaprogramowanej liczby.
P: Z jakimi normami jest zgodne to urządzenie?
Tester obsługuje metody testowania określone w ANSI/BIFMA X5.9-2012 (klauzula 15), ANSI/BIFMA X5.5-2014 (klauzula 10) i BS EN 16122:2012 (klauzula 7.5.3) w zakresie trwałości elementów wysuwanych.
P: Jakie rodzaje szuflad lub prowadnic można testować?
Urządzenie mieści prowadnice o długości skoku od 140 mm do 500 mm i obsługuje różne typy szuflad. Uchwyt jest zaprojektowany do chwytania standardowych uchwytów szuflad bez wywierania nacisku na system szuflady.
P: Co się stanie, jeśli podczas testu nastąpi przerwa w zasilaniu?
Licznik elektroniczny zachowuje liczbę cykli podczas przerw w zasilaniu i wznawia zliczanie od tego samego punktu po przywróceniu zasilania – dzięki czemu nigdy nie tracisz postępu testu.
P: Czy mogę regulować prędkość testu i długość skoku?
Tak. Prędkość testu jest regulowana do 0,25 m/s, a długość skoku można ustawić w zakresie od 140 mm do 500 mm, w zależności od konkretnych wymagań prowadnic.
P: Jakie branże zazwyczaj korzystają z tego sprzętu?
Producenci mebli biurowych, producenci mebli domowych, laboratoria testujące, dostawcy prowadnic szuflad, działy kontroli jakości i niezależne agencje inspekcyjne.
