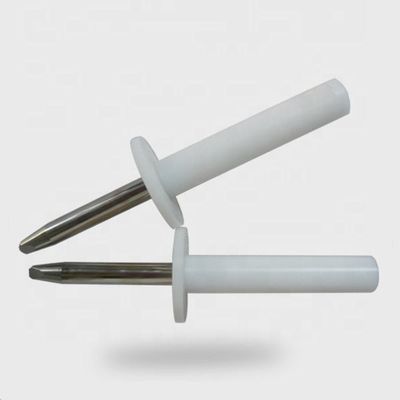

Badanie próby palców z nylonu ze stali nierdzewnej 11 IEC 61032
| MOQ: | 1 |
| Cena £: | negotiable |
| standard packaging: | Opakowania eksportowe |
| Delivery period: | 7 dni roboczych |
| payment method: | T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
badana sonda palca 11
,iec 61032 badana sonda palca
Opis produktu
Rygid Test Finger to precyzyjna sonda testowa wykonana zgodnie z rysunkiem 7 (rys. 7) normy IEC 61032 (test probe 11) i wykorzystywana do symulacji ludzkiego palca.Jest również stosowany w standardach IEC 60335., IRAM 4220-1 oraz w większości przepisów dotyczących weryfikacji dostępności części napędowych.
Wnioski
1.Spojówka próby standardowej nie może dotykać czynnych części ani zbliżać się do niebezpiecznych części, a 50 mm do 20 mm płytka ochronna nie może wejść.
2W badaniu zapobiegania porażeniom prądem elektrycznym potrzebne są przewody, urządzenia zasilania i urządzenia oświetleniowe.
3Obie złącza muszą umożliwiać poruszanie się w tej samej płaszczyźnie i w tym samym kierunku pod kątem 90° z tolerancją od 0° do +10°
Parametry techniczne
|
Węzeł Długość palca |
80 mm |
|
Węzeł średnicy palca |
12 mm |
|
Średnica deski deskowej |
50 mm |
|
Gęstość deski deskowej |
5 mm |
|
Materiał |
Delrin i stal nierdzewna |
UWAGA 1:Korzystanie z roztworu szpilkowo-żółciowego jest tylko jednym z możliwych sposobów ograniczenia kąta gięcia do 90°.wymiary i tolerancje tych szczegółów nie są podane na rysunkuWłaściwy projekt musi zapewniać kąt zginania 90° z tolerancją od 0° do + 10°.
UWAGA 2: Wymiary w nawiasach są wyłącznie informacyjne.
UWAGA 3: Próbny palec pochodzi z normy IEC 60950-1, rysunek 2A. Próbny palec ten opiera się na normie IEC 6103216), rysunek 2, sonda badawcza B. W niektórych przypadkach tolerancje są różne.
